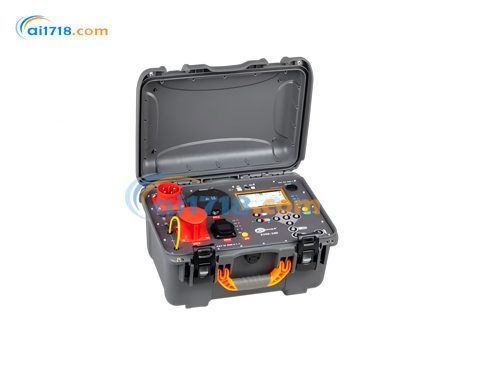

波兰SONEL S.A.（索耐） EVSE-100电动汽车充电站分析仪
波兰SONEL(索耐) EVSE-100电动汽车充电站分析仪由爱仪器仪表网代理，EVSE-100 多功能分析仪是专为电动汽车充电站及电缆诊断设计的仪器。通过单台设备即可完成对这类设备的一系列测试，并生成报告。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
EVSE-100 多功能分析仪是专为电动汽车充电站及电缆诊断设计的仪器。通过单台设备即可完成对这类设备的一系列测试，并生成报告。通过对控制引导回路（CP）和连接确认回路（PP）的*模拟，该仪表能使充电站进入多种工作状态，从而验证控制系统的正确性，并开展电击防护相关测量。通过模拟供电侧（即充电站 / 便携式充电盒 ICCB）和车辆充电侧（控制引导回路 CP）的故障，可完成功能与安全性验证。
该仪表是 Sonel MeasureEffect™ 平台的一部分，这是一个综合系统，支持测量数据的采集、存储与管理，并能对仪器进行多级控制。
EVSE-100电动汽车充电站分析仪适用场景
可对以下设备进行诊断：
配备 2 型插座或固定充电电缆的交流电动汽车充电站（单相和三相）
配备 2 型连接器的便携式交流电动汽车充电站（单相和三相）
充电电缆
设备基本功能
1. 连接确认回路（PP）参数模拟
开路（open circuit）
13A、20A、32A、63A、80A
2. 控制引导回路（CP）通信模拟
A 状态 —— 车辆未连接
B 状态 —— 车辆已连接，未充电
C 状态 —— 车辆已连接，无通风充电
D 状态 —— 车辆已连接，有通风充电
3. 安全测量
短路回路阻抗（Z）测量
剩余电流装置（RCD）参数测量（交流型、A 型、B 型、6mA 直流型）
绝缘电阻（RISO）测量
保护导体连续性（CONT）测量
相序指示
编码电阻（RC）测量
接地电阻（RE）测量
4. 充电站（EVSE）分析 —— 诊断
CP+、CP- 电压
频率（f，PWM 信号）
占空比（D，PWM 信号）
*大充电电流（IMAX）
CP+、CP-、频率、占空比、*大电流的图形显示
断开时间（toff）
接通时间（ton）
5. 充电站（EVSE）分析 —— 故障模拟（ICCB、EVCS）
CPsh—— 控制引导回路（CP）与保护接地（PE）短路
Dsh—— 二极管短路
PEop—— 保护接地（PE）中断
6. 充电站（EVSE）分析 —— 供电回路故障模拟（ICCB）
L1op——L1 相中断
L2op——L2 相中断
L3op——L3 相中断
Nop—— 中性线（N）中断
PEop—— 保护接地（PE）中断
L↔PE—— 相线（L）与保护接地（PE）接线互换
UEXT (PE)—— 保护接地（PE）线上电压
7. 充电站（EVSE）分析 —— 状态转换时间
订购信息
| 附件名称 | 规格 | 数量 | 型号 |
|---|---|---|---|
| AEV-100 适配器 | - | 1 | WAADAAEV100 |
| 测试导线（带香蕉插头） | 1.2 米，蓝 / 黄 / 黑 | 各 1 根 | WAPRZ1X2BUBB / WAPRZ1X2YEBB / WAPRZ1X2BLBB |
| BNC 传输电缆 | - | 1 | WAPRZBNC |
| 针式探头（带香蕉插座） | 1 kV，蓝 / 黄 / 黑 | 各 1 个 | WASONBUOGB1 / WASONYEOGB1 / WASONBLOGB1 |
| 鳄鱼夹 | 1 kV 20 A，黄色 | 1 | WAKROYE20K02 |
| EVCAB 电缆 | 2.2 米，2 型公头 / 2 型母头 | 1 | WAKABEVT2T2 |
| 电网电缆 | 230 V（16 A 5P 插座） | 1 | WAPRZZAS16P |
| L-4 便携箱 | - | 1 | WAFUTL4 |
| USB 电缆 | - | 1 | WAPRZUSB |
| 出厂校准证书 | - | 1 | - |
| 附件名称 | 规格 | 型号 |
|---|---|---|
| 泄漏电流数字钳形表 | CMP-100 | WMGBCMP100 |
| 接地测试探针（探针） | 25 cm | WASONG25 |
| 鳄鱼夹 | 1 kV 20 A，蓝色 | WAKROBU20K02 |
| 鳄鱼夹 | 1 kV 20 A，黑色 | WAKROBL20K01 |
| 测试导线 | 15 米，蓝色（带香蕉插头，H 型线轴） | WAPRZ015BUBBN |
| 测试导线 | 30 米，红色（带香蕉插头，H 型线轴） | WAPRZ030REBBN |
| 三相电网电缆 | 16 A 5P 插座 | WAPRZZAS16P3F |
| 软件 | Sonel Reader | WAPROREADER |
| 软件 | Sonel Reports Plus | WAPROREPORTSPLUS |
| 校准证书 | 带认证 | - |
| 测量功能 | 测量范围 | 显示范围 | 分辨率 | 准确度 ±(% 测量值 + 字数) |
|---|---|---|---|---|
| 电网参数测量 | ||||
| 电压 | 0 V…500 V | 0 V…500 V | 0.1 V 起 | 2% 测量值 + 2 字起 |
| 频率 | 45.0…65.0 Hz | 45.0…65.0 Hz | 0.1 Hz | 0.1% 测量值 + 1 字 |
| 故障回路阻抗 | ||||
| 故障回路 Z L-PE、Z L-N、Z L-L | 0.13 Ω…1999 Ω（符合 EN IEC 61557 标准） | 0.00 Ω…1999 Ω | 0.01 Ω 起 | 5% 测量值 + 3 字 |
| 剩余电流装置（RCD）模式下故障回路 Z L-PE | 0.5 Ω…1999 Ω（符合 EN IEC 61557 标准） | 0.00 Ω…1999 Ω | 0.01 Ω 起 | 6% 测量值 + 5 字 |
| 剩余电流装置（RCD）参数测量 | ||||
| 剩余电流装置（RCD）脱扣测试及脱扣时间测量（测试电流 0.5 IΔn、1 IΔn、2 IΔn、5 IΔn） | ||||
| 普通型及短延时型剩余电流装置（RCD） | 0 ms…300 ms | 0 ms…300 ms | 1 ms | 2% 测量值 + 2 字起 |
| 选择性剩余电流装置（RCD） | 0 ms…500 ms | 0 ms…500 ms | 1 ms | 2% 测量值 + 2 字起 |
| 6 mA 直流电动汽车剩余电流装置（EV RCD）及剩余电流监测器（RCM） | 0 ms…10.0 s | 0 ms…10.0 s | 1 ms 起 | 2% 测量值 + 3 字 |
| 剩余电流装置（RCD）脱扣电流测量（测试电流 0.3 IΔn…2.0 IΔn） | ||||
| 正弦剩余电流（交流型） | 3.0 mA…500 mA | 3.0 mA…500 mA | 0.1 mA 起 | ±5% IΔn |
| 单向剩余电流及带 6 mA 直流偏置的单向剩余电流（A 型） | 3.5 mA…420 mA | 3.5 mA…420 mA | 0.1 mA 起 | ±10% IΔn |
| 直流剩余电流（B 型） | 1.0 mA…600 mA | 1.0 mA…600 mA | 0.1 mA 起 | 6% IΔn 起 |
| 接地电阻 | ||||
| 三极法 | 0.85 Ω…1999 Ω（符合 EN IEC 61557-5 标准） | 0.00 Ω…1999 Ω | 0.01 Ω 起 | 3% 测量值 + 5 字起 |
| 辅助电极电阻 | 0 Ω…1.99 kΩ | 0 Ω…19.9 kΩ | 1 Ω 起 | 5% (RS+RE+RH) + 8 字 |
| 绝缘电阻 | ||||
| 测量电压 50 V | 50 kΩ…49.9 MΩ（符合 EN IEC 61557-2 标准） | 0 kΩ…49.9 MΩ | 1 kΩ 起 | 5% 测量值 + 8 字 |
| 测量电压 100 V | 100 kΩ…99.9 MΩ（符合 EN IEC 61557-2 标准） | 0 kΩ…99.9 MΩ | 1 kΩ 起 | 5% 测量值 + 8 字 |
| 测量电压 250 V | 250 kΩ…199.9 MΩ（符合 EN IEC 61557-2 标准） | 0 kΩ…199.9 MΩ | 1 kΩ 起 | 5% 测量值 + 8 字 |
| 测量电压 500 V | 500 kΩ…599.9 MΩ（符合 EN IEC 61557-2 标准） | 0 kΩ…599.9 MΩ | 1 kΩ 起 | 5% 测量值 + 8 字 |
| 测量电压 1000 V | 1000 kΩ…599.9 MΩ（符合 EN IEC 61557-2 标准） | 0 kΩ…599.9 MΩ | 1 kΩ 起 | 8% 测量值 + 8 字 |
| 保护导体及等电位联结电阻 | ||||
| 200 mA 电流测量保护导体及等电位联结电阻 | 0.12 Ω…400 Ω（符合 EN IEC 61557-4 标准） | 0.00 Ω…400 Ω | 0.01 Ω 起 | 2% 测量值 + 3 字 |
| 电动汽车电缆导线连续性测试（L1、L2、L3、N、PE、CP） | 0.20 Ω…400 Ω（符合 EN IEC 61557-4 标准） | 0.00 Ω…400 Ω | 0.01 Ω 起 | 3% 测量值 + 5 字 |
| 相序指示 | 同向（正确）、反向（错误）；线电压（U L-L）：100 V…440 V（45 Hz…65 Hz） | - | - | - |
| 编码电阻（RC）测量 | ||||
| 电阻值（PP-PE）—— 输入接口 PEop 插座 | 0.32 Ω…6000 Ω（符合 EN IEC 61557-4 标准） | 0.00 Ω…6000 Ω | 0.01 Ω 起 | 3% 测量值 + 8 字 |
| 电阻值（PP-PE）—— 输出接口 PEpp 插座 | 0.32 Ω…6000 Ω（符合 EN IEC 61557-4 标准） | 0.00 Ω…6000 Ω | 0.01 Ω 起 | 3% 测量值 + 8 字 |
| 测量功能 | 测量范围 | 显示范围 | 分辨率 | 准确度 ±(% 测量值 + 字数) |
|---|---|---|---|---|
| 连接确认回路（PP）参数模拟 | ||||
| 开路（NC） | 开路 | 开路 | - | - |
| 13 A | 1500 Ω | 1500 Ω | - | ±2% |
| 20 A | 680 Ω | 680 Ω | - | ±2% |
| 32 A | 220 Ω | 220 Ω | - | ±2% |
| 63 A | 100 Ω | 100 Ω | - | ±2% |
| 80 A | 56 Ω | 56 Ω | - | ±3% |
| 控制引导回路（CP）通信模拟 | ||||
| A 状态 —— 车辆未连接 | 开路 | 开路 | - | - |
| B 状态 —— 车辆已连接，未充电 | 2740 Ω | 2740 Ω | - | ±1% |
| C 状态 —— 车辆已连接，无通风充电 | 882 Ω | 882 Ω | - | ±1% |
| D 状态 —— 车辆已连接，有通风充电 | 246 Ω | 246 Ω | - | ±1% |
| 充电站（EVSE）诊断 | ||||
| 电压（CP+、CP-） | -19.99 V…19.99 V | -19.99 V…19.99 V | 0.01 V | 1% 测量值 + 8 字 |
| 频率（f，PWM 信号） | 950 Hz…1050 Hz | 800 Hz…1200 Hz | 1 Hz | ±1 字 |
| 占空比（D，PWM 信号） | 3%…97% | 1.0%…99.0% | 0.1% | ±3 字 |
| 最大充电电流（IMAX） | 0 A…80 A | 0 A…80 A | 1 A | - |
| 输出故障（ERR OUT）模拟（ICCB、EVCS） | ||||
| CPsh—— 控制引导回路（CP）与保护接地（PE）短路 | 0…3100 ms | 0…3100 ms | 1 ms | 3% 测量值 + 3 字 |
| Dsh—— 二极管短路 | 0…3100 ms | 0…3100 ms | 1 ms | 3% 测量值 + 3 字 |
| PEop—— 保护接地（PE）中断 | 0…1000 ms | 0…1000 ms | 1 ms | 3% 测量值 + 3 字 |
| 输入故障（ERR IN）模拟（ICCB） | ||||
| L/L1op——L/L1 相中断 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| L/L2op——L/L2 相中断 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| L/L3op——L/L3 相中断 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| Nop—— 中性线（N）中断 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| PEop—— 保护接地（PE）中断 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| L1↔PE——L1 相与保护接地（PE）接线互换 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| L2↔PE——L2 相与保护接地（PE）接线互换 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| L3↔PE——L3 相与保护接地（PE）接线互换 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| UEXT (PE)—— 保护接地（PE）线上电压 | 同充电站（EVSE）诊断 | 同充电站（EVSE）诊断 | - | 同充电站（EVSE）诊断 |
| 状态转换时间 | ||||
| A→C、B→C、A→D、B→D | 0…3100 ms | 0…3100 ms | 1 ms | 3% 测量值 + 3 字 |
| C→A、C→B、D→A、D→B | 0…1000 ms | 0…1000 ms | 1 ms | 3% 测量值 + 3 字 |
| 技术参数 | 详情 |
|---|---|
| 显示类型 | 5 英寸 LCD 屏，分辨率 1280×720 像素 |
| 供电电源 | 电网供电：220…240 V / 380…415 V，50…60 Hz；充电电池：锂离子电池 7.2 V 9.8 Ah |
| 安全及工作条件 | |
| 测量类别（符合 EN IEC 61010-2-030 标准） | 海拔 ≤2000 米：CAT III 300V；海拔 ≤3000 米：CAT II 300V |
| 防护等级 | 开盖：IP20；闭盖：IP54 |
| 绝缘类型（符合 EN 61010-1 及 EN IEC 61557 标准） | 双重绝缘 |
| 尺寸 | 429×328×236 mm |
| 重量 | 8.7 kg |
| 工作温度 | -10…+45°C |
| 存储温度 | -20…+70°C |
| 湿度 | 20…90% |
| 标准温度 | +23°C ±2°C |
| 参考湿度 | 40%…60% |
| 存储与通信 | |
| 测量结果存储容量 | 9999 条记录 |
| 数据传输接口 | USB、RJ-45、蓝牙、Wi-Fi |
| 其他信息 | |
| 质量标准（研发、设计与生产） | ISO 9001、ISO 14001、ISO 45001 |
| 电磁兼容性（EMC）要求（工业环境发射）（符合标准） | EN IEC 61326-1、EN IEC 61326-2-2 |
|
