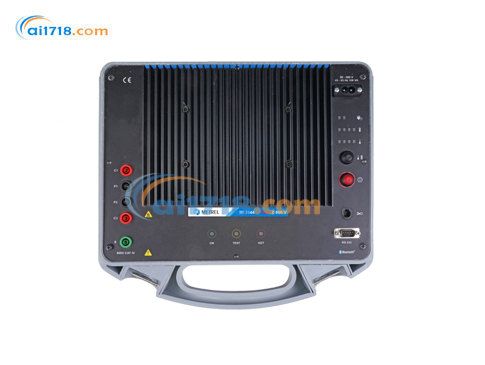

MI3144回路阻抗测试仪

德国美翠METREL MI3144回路阻抗测试仪由爱仪器仪表网代理，MI 3144 Euro Z 800 V 是一款多功能便携式测试仪器，支持锂离子电池供电或市电供电，具备出色的防护等级：外壳关闭时为 IP65，外壳打开时为 IP54。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

MI3144回路阻抗测试仪介绍

MI 3144 Euro Z 800 V 是一款多功能便携式测试仪器，支持锂离子电池供电或市电供电，具备出色的防护等级：外壳关闭时为 IP65，外壳打开时为 IP54。可通过安卓应用程序 aMESM、MI 3152、MI 3152H、MI 3155 或 MI 3325 进行控制。该仪器适用于测量变压器及其他高压设备发生故障时自动跳闸保护的有效性。凭借其在交流和直流电路上的高精度线路与回路阻抗测量功能、用于测试部分电流和部分电压降的 300A 大电流 ΔR 线路及回路测量功能，它成为工业场景测试的理想选择。此外，该仪器还支持接触电压测量、带故障电流注入的漏电继电器（ELR）测试、跳闸时间测量以及直流电源、线路、电池和蓄电池测量。

MI3144回路阻抗测试仪主要特性
高精度 4 线制 300A 线路阻抗（Z Line）和回路阻抗（Z Loop）测试仪；
适用于 800V、16-420Hz 交流网络的宽范围阻抗测量；
适用于 3-260V 直流网络的直流电源及线路电阻测量；
300A 大电流 4 线制部分电压降和电流路径电阻测量（ΔR）；
漏电继电器（ELR）跳闸电流和跳闸时间测试；
支持 AC、A、B 型漏电继电器（ELR）；
包含接触电压、触摸电压和跨步电压的接地故障分析；
用于部分接触测量结果的浮地电压表；
配备柔性和铁质夹具的单钳大电流接地测量方法；
可选择测试负载（16.6% 至 *）；
优化的散热性能；
便携式设计，支持锂离子电池供电或市电供电；
防护等级：外壳关闭时 IP65，外壳打开时 IP54；
安全等级：CAT IV 600V（3000m）；
蓝牙通信功能；
黑盒设计（可通过安卓设备远程控制）。

MI3144回路阻抗测试仪应用场景
运行中电力变压器的高精度 4 线制 300A 线路 / 回路阻抗测试；
部分电压降和部分钳位电流路径电阻测量；
机场 16-420Hz 高频段安装阻抗测试；
直流网络和电源的线路及回路电阻测量；
防雷系统的柔性和铁质单钳 300A 大电流接地电阻（dR）测量；
采用柔性和铁质单钳法的 300A 大电流接地系统完整性测试；
漏电继电器（MRCD）跳闸电流和跳闸时间测试；
通过测量跨步电压、触摸电压和转移电压评估地电位；
当有功负载和保护电源超过 200A 时，对变压器、发电机、涡轮机、接触器、配电盘和开关站故障时的自动跳闸保护进行评估；
电力变压器和电机绕组测量；
高精度电池内阻测试；
通过测量两个接地引出线之间的电阻进行接地网完整性测试；
接触电压测量；
大电流注入接地故障模拟；
单钳接地电阻测试。

遵循标准
电磁兼容性
EN 61326
安全性
EN 61010-1；EN 61010-2-030；EN 61010-031；EN 61010-2-032
功能性
EN 61557；IEEE 81-2012；EN 60909-0；EN 60947-2 附录 M
锂离子电池组
EN 62133-2

支持的仪器
MI 3152 EurotestXC（支持蓝牙、RS-232）
MI 3152H EurotestXC 2.5kV（支持蓝牙、RS-232）
MI 3155 EurotestXD（支持蓝牙、RS-232）
MI 3325 MultiServiserXD（仅支持蓝牙）
A 1522 aMESM（用作测试控制台）
