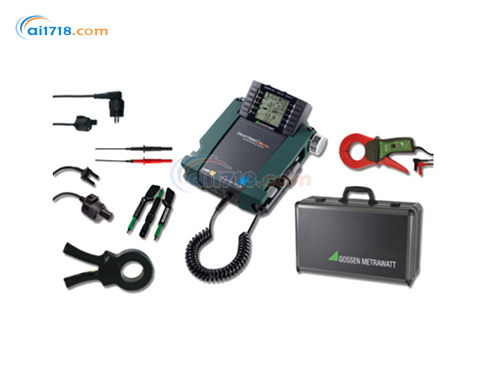

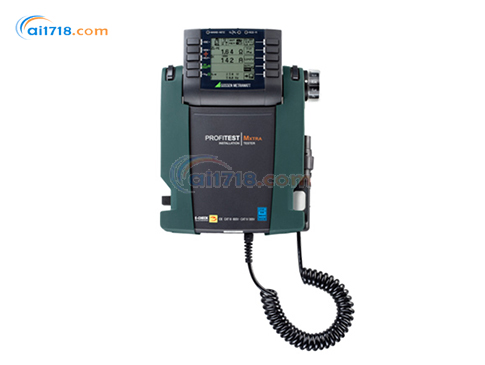

德国GMC-Instruments PROFITEST MXTRA多功能电气安装测试仪
参考条件
线电压
230V ± 0.1%
线频率
50Hz ± 0.1%
被测数量频率
45Hz...65Hz
被测数量波形
正弦（有效值与整流值之间的偏差 ≤ 0.1%）
线路阻抗角
cos φ = 1
探针电阻
≤ 10Ω
电源电压
12V ± 0.5V
环境温度
+23°C ± 2K
相对湿度
40%...60%
手指接触
用于测试到地电位的电位差
站立表面绝缘
纯欧姆
电气安全
防护等级
II
额定电压
230/400V (300/500V)
测试电压
3.7kV, 50Hz
测量类别
CAT II 600V 或 CAT IV 300V
污染等级
2
保险丝
L 和 N 端子
每个 1 保险丝熔丝 FF 3.15A/500V 6.3mm x 32mm
电磁兼容性 (EMC)
产品标准
EN 61326-1
干扰发射
等级
EN 55022
A
抗干扰性
测试值
EN 61000-4-2
接触/空气 - 4kV/8kV
EN 61000-4-3
10V/m
EN 61000-4-4
电源连接 - 2kV
EN 61000-4-5
主电路连接 - 1kV
EN 61000-4-6
主电路连接 - 3V
EN 61000-4-11
0.5周期/100%
环境条件
准确性
0...+40 °C
操作
-5...+50 °C
存储
-20...+60 °C（无电池）
相对湿度
最大 75%，无冷凝
海拔
最大 2000m
电源
（可充电）电池 8 节，每节 AA 1.5V
我们建议使用随附的电池组（仅 2000 mAh；2502H1）
- 对于 RINS，
1 次测量 - 25 秒暂停：
约 1100 次测量
- 对于 RLO，
自动极性反转 / 1Ω
（1 个测量周期）- 25 秒暂停：
约 1000 次测量
电池测试
可充电电池的符号显示
电池电量低
电池节能电路
显示背光可以关闭。
测试仪器在最后一次按键操作后自动关闭。
用户可以选择所需的选项。
安全关机
如果电源电压过低，仪器会关闭，或者无法打开。
充电插座
插入的可充电电池可以通过
直接连接到充电器的充电器进行充电：
2502R 充电器
2502R 充电器：
约 2 小时
使用完全放电的电池时的最长充电时间。
充电器中的计时器限制充电时间不超过 4 小时。
过载能力
RISO 1200V 连续
UL, PE, ULN 600V 连续
RCD, RE, RF 440V 连续
ZL1, ZE, ZN 550V（限制测量
的数量和暂停持续时间。如果发生过载
，仪器将关闭。）
机械设计
显示
带点阵的多重显示
128 x 128 像素
尺寸
W x L x H = 260 x 330 x 90 mm
重量
约 2.7 公斤（带电池）
防护
外壳：IP 40，测试探头：IP 20
符合 EN 60529 标准
数据接口
类型 USB 用于 PC 连接
类型 RS-232 用于条形码和 RFID 读卡器
PROFITEST MXTRA多功能电气安装测试仪规格
