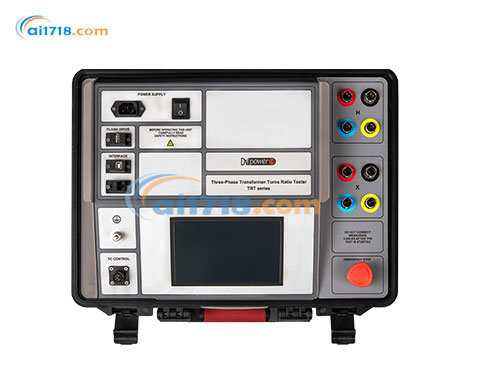

瑞典DV POWER TRT33三相变压器变比测试仪
•DV-WIN软件可设置测试计划
•TRT33仪器是专为电力、配电和互感器的匝数 比、相移和励磁电流测量而设计的三相全自动测 试装置。TRT33通过在高压绕组上施加电压来 确定变压器的匝数比，*地测量无载变压器绕 组上的电压，然后显示这些电压的比值。
•TRT33基于*先进的技术，使用当今*先进的技术。本试验装置可按IEC 60076-1标准要求对单相变压器和三相变压器进行带抽头和不带抽头的试验。
•对于三相测量，测试装置连接到待测变压器的所有三相。如果为不同类型的变压器选择特定的矢 量图，TRT33将对每种变压器类型(即单相，三角型到Y/星型，Y/ 三角,三角到三角, Y到Y/星型， 三角到之字形等)进行特定的测试，而无需切换测 试钩接电缆。
•此外，TRT33可以进行真实三相测试电压的测试，允许测试任何类型的变压器。在测试之后，它显示由单相和/或真实三相测试获得的匝比、相移和励磁电流。
•TRT33可以让用户输入变压器铭牌电压，用于 计算匝数比偏差。该功能消除了任何错误，否则由操作员的手动计算。TRT33还将测试结果与铭牌进行比较，并打印出每次测试的错误百分比。
•运行条件信息或错误信息识别不正确的测试条件 ，不正常的运行条件或变压器问题。在高压电场 中具有很强的抗静电和电磁干扰能力。TRT33是通过非常有效的过滤来实现的。过滤是利用专有的硬件和软件设计解决方案。
TRT33三相变压器变比测试仪与测试对象连接：
三相变压器
TRT33经过编程可自动测试CEI/IEC、IEEE和ANSI 标准定义的电力和配电变压器类型的匝比、相移 和励磁电流。使用两组四根电缆，主、副侧的所 有套管只连接一次。
单相变压器
尽管是三相装置，TRT33也能够测试单相变压器。为了达到这个目的，可以使用一套特殊的电缆或三相电缆。
三相自耦变压器
TRT33还可通过编程自动测试CEI/IEC、IEEE和 ANSI标准定义的自耦变压器的匝比、相移和励磁电流。使用两组四根电缆，主侧和副侧的所有套管只连接一次。
单相自耦变压器
尽管是一个三相装置，TRT33也能够测试单相自耦变压器。特殊的电缆组或三相电缆组均可用于此目 的。
移相变压器
真正的三相测试电压允许TRT33测试任何类型的变压器，甚至是那些不规则矢量组的变压器，包括移相变压器。
电流互感器
TRT33还可用于验证电流互感器(CTs)的匝比和极性 。CTs是一种特殊构造的变压器——它们是只有一 个初级绕组，有时只有两个初级绕组的仪表变压器。CTs的“X”侧(次要侧)转弯次数较多。因此， 在验证CT时，“X”测试电缆必须连接到CT的主回路。如果没有主端子，“X”电缆应滑过CT芯线 并短路。
连接:符合IEC/EN60320-1;UL498, CSA 22.2
交流电源: 90 – 264 V AC, 50/60 Hz或110 – 350 V DC
输入功率: 200 VA保险丝: 2 A / 250 V, F型，不可更换
输出数据
仪器/测试电压
TRT33:1,8,40,100 V AC
测量
匝数比测量范围: 0,8 – 50000
匝数比分辨率: 5 位
典型匝数比精度:
@250 V AC
0.8 – 999: ±0.03%
1 000 – 3 999: ±0.05%
4 000 – 14 999: ±0.05%
15 000 – 19 999: ±0.05%
20 000 – 50 000:±0.1%
@100 & 80 V AC
0.8 – 999: ±0.05%
1 000 – 3 999: ±0.05%
4 000 – 14 999: ±0.1%
15 000 – 19 999: ±0.2%
20 000 – 50 000:±0.25%
@40 V AC
0.8 – 999: ±0.05%
1 000 – 3 999: ±0.1%
4 000 – 14 999: ±0.2%
15 000 – 20 000: ±0.3%
@10 & 8 V AC
0.8 – 999: ±0.05%
1 000 – 3 999: ±0.1%
4 000 – 15 000: ±0.2%
@1 V AC
0.8 – 999: ±0.05%
1 000 – 4 000: ±0.1%
励磁电流范围: 0 – 2 A
激励电流分辨率：
0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA
典型励磁电流精度:±(0,25% rdg + 0.5 mA)
相角范围: 0 – 360º
相角分辨率: 0,01º
典型相角精度: ±0,05º
显示
液晶屏20个字符乘4行;
带背光的LCD显示屏，在明亮的阳光下可见
接口
USB (标准)
RS232 (可选的)
数据储存
TRT33可存储多达10000个测试结果
环境条件
工作温度:
-10 ºC – +55 ºC / 14 ºF – +131 ºF
储存和运输:
-40 ºC – +70ºC / -40 ºF – +158 ºF
湿度: 5% – 95% 相对湿度，无凝结
尺寸及重量
尺寸 (W x H x D):478 x 194 x 390 mm
重量: 9 kg
打印机 (可选)
内置热敏打印机
纸张宽度112 mm
打印机工作温度:0 ºC – +50 ºC
在此范围内保证打印机密度:
5 ºC – +40 ºC /20 – 85% 相对湿度，无凝结
三相变压器匝数比测试仪 TRT33A， TRT33AX-N-01
三相变压器匝数比测试仪 TRT33B ， TRT33BX-N-01
三相变压器匝数比测试仪 TRT33C ， TRT33CX-N-01
附件包括运输箱
推荐配件
H 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列)，HC-10-4FMCWC
X 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列)，XC-10-4FFCWC
电缆塑料箱 - 大尺寸，CABLE-CAS-03
可选配件
H 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列)，HC-05-4FMCWC
X 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列)，XC-05-4FFCWC
H 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列)，HC-15-4FMCWC
X 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列)，XC-15-4FFCWC
H 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列)，HC-20-4FMCWC
X 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列)，XC-20-4FFCWC
H 绕线延长线, 4 x 5 m (兼容TWA和TRT系列)，HE-05-4FMCFC
X 绕线延长线, 4 x 5 m (兼容TWA和TRT系列)，XE-05-4FFCMC
H 绕线延长线, 4 x 10 m(兼容TWA和TRT系列)，HE-10-4FMCFC
X 绕线延长线, 4 x 10 m(兼容TWA和TRT系列)，XE-10-4FFCMC
H 绕线延长线, 4 x 15 m(兼容TWA和TRT系列)，HE-15-4FMCFC
X 绕线延长线, 4 x 15 m(兼容TWA和TRT系列)，XE-15-4FFCMCH 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),HC-05-4TRTMW
X 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),XC-05-4TRTFW
H 绕组测试引线组, 4 x 10 m,带TTA夹具(仅与TRT系列兼容),HC-10-4TRTMW
X 绕组测试引线组, 4 x 10m,带TTA夹具(仅与TRT系列兼容),XC-10-4TRTFWH 绕组测试引线组, 4 x 15 m,带TTA夹具(仅与TRT系列兼容),HC-15-4TRTMW
X 绕组测试引线组, 4 x 15m,带TTA夹具(仅与TRT系列兼容),XC-15-4TRTFWH 绕组测试引线组, 4 x 20 m,带TTA夹具(仅与TRT系列兼容),HC-20-4TRTMW
X 绕组测试引线组, 4 x 20m,带TTA夹具(仅与TRT系列兼容),XC-20-4TRTFWH 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容)，HE-05-4TRTMF
X 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容)，XE-05-4TRTFM
H 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容)，HE-10-4TRTMF
X 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容)，XE-10-4TRTFMH 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容)，HE-15-4TRTMF
X 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容)，XE-15-4TRTFM电缆塑料箱 –小尺寸 ，CABLE-CAS-01
电缆塑料箱 –中等尺寸 ， CABLE-CAS-02
带轮子电缆塑料箱 – 中等尺寸 ，CABLE-CAS-W2
带轮子电缆塑料箱 – 大尺寸 ，CABLE-CAS-W3
运输箱 ，HARD-CASE-LC
塑料运输箱 ，HARD-CASE-PC
带轮子塑料运输箱 ， HARD-CASE-PW
内置热敏打印机 112 mm ，PRINT-112-00
热敏纸卷 112 mm ， PRINT-112-RO
蓝牙通讯模块 ，BLUET-MOD-01
逆变器 12 V DC至 230 V AC, 50 Hz ，IN650-12-230
验证校准器 TRTC ，TRTC-05-4800
H 绕组测试引线, 4 x 1 m,带香蕉插头，HC-01-4LMCBP
X 绕组测试引线, 4 x 1 m,带香蕉插头，XC-01-4LFCBP
电缆包 ，CABLE-BAG-00
TWA-TRT带接地线的安全开关盒 ，SWTCH-BOX-00 H
仪表与开关箱之间的连接, 4 x 0,8 m ，HE-08-4LMCMC
X 仪表与开关箱之间的连接, 4 x 0,8 m ，XE-08-4LFCFC
