美国MEGGER TTRU3三相变压器变比测试仪

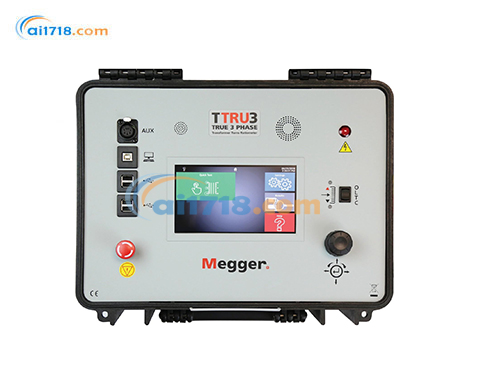

•TTRU3是确定变压器机械状况的重要工具。 所有比率测试都是在一台仪器中进行的，只有一根3Ø导线组连接。 TTRU3利用*新的7英寸（180毫米）彩色触摸屏以及可选的打印机，因此您永远不 会丢失结果。 这与可以从您的PC上进行操作的远程控制以及将结 果下载到USB存储设备的能力相辅相成。
TTRU3三相变压器变比仪可发现的问题：
•连接松动•自动矢量检测/识别
•测试电压-快速测试所有变压器
•3Ø升压测试
•确认预期的铭牌矢量配置
•能够测量实际相移与预期相移
•独特的开尔文夹具，可调节3英寸钳口
•香蕉插头输入，用于连接到端子块
•匝数比％误差，对比铭牌是否通过
•通过USB的PC接口用于远程控制操作和下载测试结果
简化的升压变比测试
根据 IEEE C57.152-2013 标准中关于变比测量的要求，该标准指出：尽管这类仪器并未实际测量变比，但 “变压器变比（TTR）仪” 仍是描述它们的常用术语。
如今，使用 TTRU3-BASIC 即可按照标准要求测量 “变压器变比”。无需使用更高电压、更笨重、价格更昂贵且操作复杂的仪器 ——TTRU3-BASIC 会自动选择*佳测试电压，确保*测试*能获得准确的变比结果！全程仅需一台仪器和一套三相引线连接！
本文所含信息如有变更，恕不另行通知
升压变比测试
TTRU3-BASIC 的核心技术基于升压比测试。与传统的单相降压测试仪器相比，TTRU3-BASIC 消除了测试电压带来的测量误差。操作人员无需再为获取 “有效” 测试结果而费心确定 “合适” 的测试电压，这极大简化了测试流程，无需再为找到合适电压而重复进行测试。
升压测试安全性
安全是梅格（Megger）的首要考量，因此 TTRU3-BASIC 已通过 CE 认证，符合 IEC 61010（测量、控制和实验室用电气设备安全要求）标准。在测试过程中，仪器软件会在施加全测试电压前进行安全检查。此外，TTRU3-BASIC 采用先进的硬件设计，可在发生故障时保护操作人员的安全。
TTRU3订购信息
| 产品名称（Item） | 产品型号（Cat. No.） |
|---|---|
| 三相变压器变比测试设备（3Ø Transformer Turns Ratio Test Set） | TTRU3-EXP、TTRU3-PRO、TTRU3-ADV |
| 类别 | 产品描述 | 型号 |
|---|---|---|
| 标配附件 | 交流适配器和电源线 ——2.5 米（8 英尺） | 2009-874 |
| 有载分接开关（OLTC）电缆 ——9 米（30 英尺） | 1011-622 | |
| 电缆包 —— 双肩包 | 2012-180 | |
| 接地线 ——5 米（16 英尺） | 1011-352 | |
| 三功能笔 | 2011-538 | |
| 可选硬件附件 | 安全指示灯 ——18 米（60 英尺） | 1004-639 |
| （仪器）运输箱 | 2012-236 | |
| TRS1 + 校准标准件 | TRS1PLUS | |
| 校准证书 | CERT-NIST | |
| USB 打印机纸（48 卷） | 90029-573、90029-573-P | |
| 有载分接开关（OLTC）电缆适配器 | 1011-622-A | |
| 软件选项 | 自动有载分接开关软件 | SW-AUTOOLTC |
| 磁平衡软件 | SW-MAGNETICBAL | |
| 三相通用屏蔽测试引线组（兼容 MTO3XX、MWA3XX、TTRU3 仪器，*大电流 10A，配有彩色编码开尔文夹） | 5 米（15 英尺）H 端和 X 端套装 | 2008-15KIT2 |
| 9 米（30 英尺）H 端和 X 端套装 | 2008-30KIT2 | |
| 18 米（60 英尺）H 端和 X 端套装 | 2008-60KIT2 | |
| 30 米（100 英尺）H 端和 X 端套装 | 2008-100KIT2 | |
| 30 米（100 英尺）H 端和 18 米（60 英尺）X 端套装 | 2008-300-15 | |
| 5 米（15 英尺）H 端 | - | |
| 5 米（15 英尺）X 端 | 2008-301-15 | |
| 9 米（30 英尺）H 端 | 2008-300-30 | |
| 9 米（30 英尺）X 端 | 2008-301-30 | |
| 18 米（60 英尺）H 端 | 2008-300-60 | |
| 18 米（60 英尺）X 端 | 2008-301-60 | |
| 30 米（100 英尺）H 端 | 2008-300-100 | |
| 可选引线附件 | 9 米（30 英尺）H 端延长线 | 2008-300-30X |
| 9 米（30 英尺）X 端延长线 | 2008-301-30X | |
| 9 米（30 英尺）H 端和 9 米（30 英尺）X 端延长线套装 | 2008-30XKIT2 |
|
输入功率 |
90-264V AC，47-63Hz，最大250VA |
|
输出 |
电压：3Ø，1-48V AC，主电源可达250V |
|
频率：50-480Hz |
|
|
电流：0.1mA-1A，最大1A@48V |
|
|
匝比测量方法 |
3Ø增加；3Ø逐步减低；1Ø增加；1Ø逐步减低； |
|
回转比范围和精度(-20℃到+50℃时保证精度) |
|
|
逐步减低激励 |
25-48V：±0.05% 0.8-1000；±0.10% 1001-2000；±0.30% 2001-15000；±1% 15001–50000 |
|
1-24V：±0.10% 0.8-1000；±0.20% 1001-2000；±0.60% 2001-15000 |
|
|
加强测量 |
25-250V：±0.05% 0.8-200(最大电力Tx) |
|
1-24V：±0.10% 0.8-200 |
|
|
5位数分辨率 |
|
|
励磁电流测量 |
分辨率：0.1mA 0.1mA-100mA；1mA 101-1000mA |
|
精度：±1%±0.1mA |
|
|
频率测量 |
分辨率：0.1 Hz |
|
精度：±0.1%±0.1Hz |
|
|
变压器相位测量 |
范围： 0-360度 |
|
精度：±0.05度 |
|
|
重量 |
6.5kg(14lbs) |
|
尺寸 |
406×304×254mm(16×12×8in) |
|
操作温度 |
-20℃ to +50℃(-4℉ to +122℉) |
|
存储温度 |
-30℃ to +70℃(-22℉ to +158℉) |
|
相对湿度 |
0-90%无冷凝 |
|
安全 |
IEC 61010-1:2010+AMD1:2016 |
|
EMI/EMC |
IEC 61326-1:2012 |
|
RoHS2 |
EN50581 |
|
振动/下降/冲击 |
MIL-STD-810G |
|
触摸屏 |
180毫米(7in)，800×480分辨率，1100NITS |
|
变压器测试标准 |
IEEE C57.152-2013；IEC 60076-1:2011；AS/NZS 6076 1:2014；CIGRE 445 2011 |
|
外壳 |
坚固的外壳下折叠脚，用于导线和配件的帆布手提袋 |
|
内部/外部数据存储 |
多达2000组3阶段结果的内部存储，可通过USB 2.0/3.0 U盘转移 |
|
通信/控制软件 |
180mm(7英寸)内置运行自定义GUI显示，USB接口用于PC控制运行自定义GUI |
|
打印输出 |
51毫米热敏打印机，打印GUI上显示的所有测量数据 |
|
|
MEGGER TTRU3三相变压器变比测试仪文档 |
3Ø通用引线套件简化了与任何变压器的连接。 耐用的开尔文夹具可 延伸至3英寸，可连接任何尺寸的套管。 引线跨度范围从5m（15ft） 到30m（100ft），确保您可以连接和测试任何变压器配置。 所有的导线都可以在一个梯子爬升中连接，从而降低了跌落伤害的风险。 开尔文线夹也可以接受安全的香蕉插头，从而可以轻松地将3Ø引线组连接 到CT接线端子。 电击和电位标记清晰地显示在夹具上，告知操作员如何安全连接。
TTRU3引线组可与大多数现有的MTO，MWA和TTR一起使用。
■ 2008-009 - H leadbreakout
■ 2008-010 - X lead breakout
您甚至可以将旧的导线组与TTRU3一起使用！
■ 2008-001-XX
■ 2008-005-XX
■ 2008-002-XX
■ 2008-006-XX
■ 2008-003-XX
■ 2008-007-XX
■ 2008-004-XX
■ 2008-008-XX
