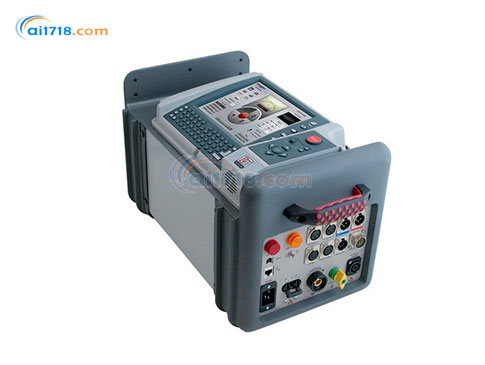

美国MEGGER DELTA4310 12KV变压器介质损耗测试系统
美国megger delta4310 12kv变压器介质损耗测试系统由爱仪器仪表网代理，DELTA4310是一个全自动12kv绝缘功率因素/介质损耗测试设备，可用来评估电气绝缘材料的性质和质量，和与制造工艺有关的污染、 裂缝、穿孔和其他绝缘老化等缺陷。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
·新的delta4310是一个全自动12kv绝缘功率因素/介质损耗测试设备，设计用来评估高压设备如变压器，套管，断路器，电缆，避雷器和旋转电机的绝缘状况。本仪器除了能进行介质损耗测试，还能测试变压器绕组的励磁电流，并能完成自动损失角增量测试和高压匝数比测试（需要额外的附件）
·仪器本身提供了综合的ac绝缘状况诊断试验。可变的输入频率使测试信号异于工频，而在硬件上使用*先进的技术来过滤响应信号中的干扰信号。这样，delta4310*提供了一个非常可靠的测试结果和*短时间内的稳定的读数，并且读数的*度非常高。仪器可在765kv以下的变电站现场测量
·delta4310系列可以用powerdb软件来自动测试和报告，或者用delta控制软件来进行实时手动测试。
·测量参数包括：电压、电流、功率（损耗）、功率因数和电容。测量结果能自动存储在电脑中，但是可以通过usb存储器或打打印机来下载。
·匝数比（需要可选附件）
delta4310 12kv变压器介质损耗测试系统设置和操作
·自动和手动操作—delta4110进行介质损耗和自动损失角增量测试。测试会自动按照设置的程序进行测试，并自动保存测试结果。也用delta控制软件来进行实时手动测试，这里使用者需要手动设置测试参量。
delta4310 内嵌电脑系统的绝缘诊断系统
(delta4300控制单元和delta4010高压单元)
DELTA4000订购信息
| 产品 / 附件（数量） | 产品目录编号 |
|---|---|
| DELTA4110 绝缘诊断系统（含 DELTA4100 控制单元和 DELTA4010 高压单元） | DELTA4110 |
| DELTA4310 绝缘诊断系统（含内置计算机，含 DELTA4300 控制单元和 DELTA4010 高压单元） | DELTA4310 |
| 标配附件 - 高压引线：21 米（70 英尺），双重屏蔽 | 30012-11 |
| 标配附件 - 测量引线，红色标识 | 25572-1 |
| 标配附件 - 测量引线，蓝色标识 | 25572-2 |
| 标配附件 - 接地线：9 米（30 英尺） | 2002-131 |
| 标配附件 - 输入电源线 25A（欧盟标准） | 17032-23 |
| 标配附件 - 输入电源线 16A（美国标准） | 17032-20 |
| 标配附件 - 输入电源线 16A（英国标准） | 17032-21 |
| 标配附件 - 输入电源线 16A（无插头） | 17032-22 |
| 标配附件 - 安全手动开关，联锁装置 #1：18 米（60 英尺） | 1001-850 |
| 标配附件 - 安全手动开关，联锁装置 #2：2.5 米（8 英尺） | 1001-851 |
| 标配附件 - 高压单元电源线，1 米（3 英尺） | 2002-132 |
| 标配附件 - 高压单元控制线，1 米（3 英尺） | 2002-133 |
| 标配附件 - 接地线，1 米（3 英尺） | 2002-134 |
| 标配附件 - USB 电缆，2 米（7 英尺） | CA-USB |
| 标配附件 - 以太网电缆，CAT 5 类，2 米（7 英尺） | 36798 |
| 标配附件 - 控制单元软质缓冲便携箱（1 个） | 2001-766 |
| 标配附件 - 高压单元软质缓冲便携箱（1 个） | 2001-766 |
| 标配附件 - 高压电缆软质收纳箱 | 2001-507 |
| 标配附件 - 其他电缆 / 附件软质收纳箱 | 2001-506 |
| 标配附件 - 用户手册 | 81331 |
| 标配附件 - 应用指南 | 81332 |
| 标配附件 - 保修（1 年） | - |
| 标配附件 - PowerDB *版软件 | - |
| 可选软件 - PowerDB 版软件（USB 加密狗版） | DB1001S-A |
| 可选软件 - PowerDB 版软件（软密钥版） | DB1001-A |
| 延长保修与年度支持服务 - 优先访问年度支持计划 | D4K-P-ACCESS |
| 延长保修与年度支持服务 - 产品保修 | Y12-WARRANTY |
| 延长保修与年度支持服务 - 培训服务 | D4K-TRAINING |
| 延长保修与年度支持服务 - PowerDB 软件维护与升级服务 | D4K-SOFTWARE |
| 延长保修与年度支持服务 - 24/7 技术支持服务 | D4K-TECHSUPPORT |
| 延长保修与年度支持服务 - 工程咨询与结果分析服务 | D4K-ENGCONSULT |
| 延长保修与年度支持服务 - 备用设备与附件服务 | D4K-LOANER |
| 可选附件 - 安全脚踏开关 | 1001-852 |
| 可选附件 - 外部闪光灯 | Y37181 |
| 可选附件 - 外部闪光灯延长电缆，18 米（60 英尺） | 1001-853 |
| 可选附件 - 两件式运输箱套件（含控制单元及附件箱 2001-746、高压单元及附件箱 2001-746） | 1001-932 |
| 可选附件 - 三件式运输箱套件（含控制单元箱 2001-791、高压单元箱 2001-791、附件箱 2001-792） | 1001-933 |
| 可选附件 - 运输推车 / CAL4000 校准箱组 | 1001-530、2002-137 |
| 可选附件 - 校准标准件运输箱 | 670635 |
| 可选附件 - 高压变比测试电容，单相（10nF，10kV） | 36610 |
| 可选附件 - 高压基准电容（100pF，10kV） | 36610-1 |
| 可选附件 - 高压基准电容（1000pF，10kV） | 36610-2 |
| 可选附件 - 电容器便携箱 | 36610-CC |
| 可选附件 - 电容器套件（含变比测试电容、2 个基准电容、便携箱） | 36610-KIT2 |
| 可选附件 - 谐振电感 | 670600-1 |
| 可选附件 - 热敏 Pentax® 打印机，120V | 36493-1 |
| 可选附件 - 热敏 Pentax® 打印机，240V | 36494-1-KIT |
| 可选附件 - 打印机用热敏纸（8.5 英寸 ×11 英寸） | 36809-1 |
| 可选附件 - 打印机用热敏纸（A4 规格） | 36809-2 |
| 可选附件 - 油测试槽 | 670511 |
| 可选附件 - 热套带（3 条） | 670505 |
| 可选附件 - 套管抽头连接器（2 个） | 670506 |
| 可选附件 - 外部温湿度探头 | 2002-138 |
| 可选附件 - USB 条形码扫描枪及软件 | 36528 |
| 可选附件 - 附件套件（含热套带 3 条、外部温湿度计、0.75 英寸套管抽头连接器 1 个、1 英寸套管抽头连接器 1 个、迷你套管抽头连接器 2 个、“J” 型探头套管抽头连接器 1 个、1 米非绝缘短路引线 3 条、2 米非绝缘短路引线 3 条） | 670501 |
| 可选附件 - 特殊长度电缆（可按需定制，详情请咨询工厂） | - |
| 其他变压器测试产品 - 泄漏电抗测试设备 | MLR |
| 其他变压器测试产品 - 三相变比测试设备 | TTR |
| 其他变压器测试产品 - 绕组电阻测试设备 | MTO |
| 其他变压器测试产品 - 扫频响应分析（SFRA）设备 | FRAX |
| 其他变压器测试产品 - 介损频率响应（DFR）与湿度评估设备 | IDAX |
| 其他变压器测试产品 - 直流绝缘测试设备 | MIT/S1 |
| 其他变压器测试产品 - 电流互感器测试设备 | MCT |
|
供电电源： |
100-240 V ± 10 %, 50/60 Hz, 16 A max |
| 输出电源： | 0 to 12 kV, 连续可调 |
| 测试频率范围： | 45-70 Hz (12 kV) |
| 15-400 Hz (4 kV) | |
| 1-500 Hz (250V) | |
| 输出功率： | 3.6 kVA |
| 输出电流： | 300 mA (4 分钟) |
| 100mA (连续) | |
| 如果使用可选的 Resonating Inductor, 编号 670600，电流输出能达到4A。 | |
| 测量范围 | |
| 电压： | 25 V 到 12 kV, 1 V 分辨率 |
| 电流： | 0 到 5 Amps, 0.1 μA 分辨率. 可测2.5KV，10KV等效电流 |
| 电容： | 0 到100 μF, 0.01 pF 最大分辨率 |
| 电感： | 6H 到 10MH, 0.1 mH 分辨率 |
| 功率因素： | 0 到 100% |
| 介损角： | 0 到 100% |
| 功耗： | 0—2kw |
| 有效功率： | 0—100KW 当等效于10KV，最大分辨率 0.1mW，测量值可等效成为2.5KV或10KV的值 |
| 独特的温度校准： | 从 5°C 到 50°C （标准为 20°C时测试值） |
| 精确度 | |
| 电压： | ±（读数的1%＋1位） |
| 电流： | ±（读数的1%＋1位） |
| 电容： | ±（读数的0.5%＋1pf） |
| 电感： | ±（读数的0.5%＋1mH) |
| 功率因素： | ±（读数的0.5%＋ 0.02%) |
| 介损角： | ±（读数的0.5%＋ + 0.02%) |
| 功耗： | ±（读数的1% 1mW) |
| 测试 | |
| 测试模式： | UST: 测试不接地设备（正接法） |
| UST-R: UST: 红色测量, 蓝色接地 | |
| UST-B: UST:蓝色测量,红色接地 | |
| UST-RB: UST: 红色和蓝色测量 | |
| GST: 测试接地设备（反接法） | |
| GST-GND: GST: 红色和蓝色接地 | |
| GSTg-R: GST: 红色悬空, 蓝色接地 | |
| GSTg-B: GST: 蓝色悬空, 红色接地 | |
| GSTg-RB GST: 蓝色和红色悬空 | |
| 抗干扰性 | |
| 静电: | 能抑制高达15mA的干扰电流，甚至是信号和噪音之间的比率高达1：20 |
| 电磁: | 500 μT, @ 50 Hz 在任何方向 |
| 电脑接口： | 以太网 和 USB |
| PC Requirements | |
| DELTA4110 | 操作系统: Windows XP/Vista/7 |
| 处理器: 最低 Pentium 1 GHz | |
| 内存: 最低 1024 Mb RAM | |
| 硬盘: 最低 1 Gb | |
| 接口: 以太网 和USB | |
| DELTA4310 | 内置PC 带8.4’’彩色 VGA显示屏, 全 QWERTY 键, |
| 方向键和操作杆操作 (也可以外接鼠标) | |
| 通讯/控制/数据管理软件：PowerDB 和 DELTA 控制软件 | |
| 安全标准： | IEC / ANSI 61010-1 |
| 环境 | |
| 温度 | 操作: -20 — +55°C |
| 储存: -50 — +70°C | |
| 相对湿度 | 操作: 0 — 95% 非凝结 |
| 储存: 0 — 95%非凝结 | |
| 抗震标准： | ASTM D999.75 |
| EMC： | EN 61326 |
| 尺寸： | 控制部分: 290 x 290 x 460 mm |
| 高压输出部分: 290 x 290 x 460 mm | |
| 重量 | DELTA4100 控制部分: 14 kg |
|
|
DELTA4300控制部分: 15 kg |
|
|
DELTA4010 高压输出部分:22kg |
|
|
电缆: 15 kg |
|
