美国MEGGER MAGNUS升压变压器
美国MEGGER MAGNUS升压变压器由爱仪器仪表网代理，MAGNUS当电力系统投入运行或发生故障时，需对互感器进行检查，以确保其能为测试仪器和继电保护设备提供准确的输出信号。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
MAGNUS升压变压器产品说明
当电力系统投入运行或发生故障时，需对互感器进行检查，以确保其能为测试仪器和继电保护设备提供准确的输出信号。

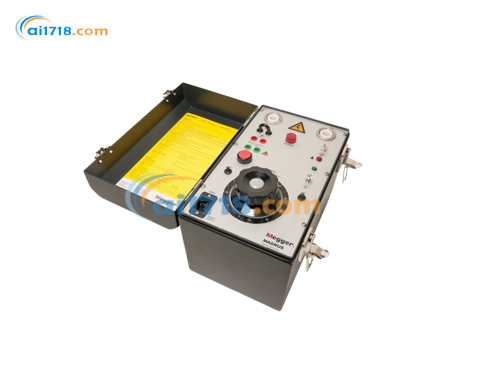

MAGNUS™可让您快速、便捷地绘制互感器的励磁曲线。此外，MAGNUS 还可用于电流互感器铁芯消磁以及电压互感器变比测试。该设备仅重 16 千克（35 磅），能提供 1 安（A）的电流和 2.2 千伏（kV）的电压。双手控制功能可提升人员操作安全性。MAGNUS 标准配置包含专用高压电缆和坚固的运输箱。
MAGNUS升压变压器特点
快速便捷地绘制互感器励磁曲线
对电流互感器铁芯进行消磁
对电压互感器进行变比测试
双手控制功能提升人员操作安全性
MAGNUS升压变压器应用示例
重要提示
使用本仪器前，请先阅读《用户手册》。
绘制励磁曲线步骤
将 MAGNUS 连接至被测试电流互感器的二次侧，同时连接电流表和电压表。
通过旋钮逐步升高电压。
记录电压（U）和电流（I）的数值。
重复步骤 2 和步骤 3，直至电流（I）急剧上升而电压（U）无明显升高。
缓慢将电压（U）降至零以完成测试，此过程同时实现消磁。
订购信息
| 产品项 | 型号 |
|---|---|
| MAGNUS（含以下附件） | — |
| - 测试电缆 GA-00090（2 根 ×10 米） | — |
| - 接地线 GA-00200 | — |
| - 运输箱 GD-00182 | — |
| 115 伏电源电压版本 | BT-11190 |
| 230 伏电源电压版本 | BT-12390 |
| 项目 | 具体参数 |
|---|---|
| 应用领域 | 适用于高压变电站及工业环境 |
| 工作温度 | 0°C 至 + 50°C（32°F 至 + 122°F） |
| 储存与运输温度 | -40°C 至 + 70°C（-40°F 至 + 158°F） |
| 湿度 | 5%–95% 相对湿度，无冷凝 |
| CE 认证 |
低电压指令（LVD）：2014/35/EU
|
| 项目 | 具体参数 |
|---|---|
| 电源电压 | 115/230 伏交流（V AC），50/60 赫兹（Hz） |
| 功耗 | 最大 2300 伏安（VA） |
| 保护装置 |
熔断器：F1、F2、F3（6 安）
|
| 尺寸 |
仪器本体：356×203×241 毫米（14 英寸 ×8 英寸 ×9.5 英寸）
|
| 重量 |
仪器本体：16.3 千克（35.9 磅）
|
| 高压电缆 | 2 根 ×10 米（33 英尺）/1.5 平方毫米，耐压 5 千伏 |
| 测量类型 | 规格参数 |
|---|---|
| 电压 | 100:1（最大负载 1 兆欧） |
| 电压测量误差 | ±1.5% |
| 电流 | 10:1 |
| 电流测量误差 |
输出电流为 2 安时，±1.5%
|
| 输出类型 | 规格参数 |
|---|---|
| 交流电压输出 |
230 伏电源电压
|
| 电压 | 电流 | 最大负载时间 | 休息时间 |
|---|---|---|---|
| 2200 伏交流 | 1 安 | 30 秒 ² | 10 分钟 ² |
| 250 伏交流 | 6 安 ³ | 连续运行 | — |
| 输出类型 | 规格参数 |
|---|---|
| 交流电压输出 |
115 伏电源电压
|
| 电压 | 电流 | 最大负载时间 | 休息时间 |
|---|---|---|---|
| 2000 伏交流 | 1 安 | 30 秒 ² | 10 分钟 ² |
| 110 伏交流 | 10 安 | 连续运行 | — |
