美国PHENIX 4200-5便携式直流高压绝缘测试仪由爱仪器仪表网代理，本产品具备众多先进功能的 40-200 千伏便携式直流高压发生器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

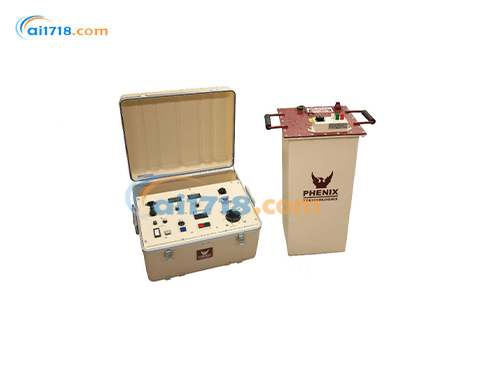

PHENIX 4200-5便携式直流高压绝缘测试仪产品概述
便携式直流高压发生器 40-200 千伏
菲尼克斯技术公司推出一系列具备众多先进功能的 40-200 千伏便携式直流高压发生器。
高压由经滤波的高压倍压电路产生，该电路专为高压测试的苛刻要求而设计。
菲尼克斯技术公司内置的高压放电电路可在测试后安全地对负载进行放电。所有高压元件均封装在充油的铝制密封外壳中，确保操作人员安全。带屏蔽的高压输出引线允许操作人员将高压连接到测试对象。高毫安充电电流是所有菲尼克斯直流高压发生器的标准配置，使操作人员能够快速高效地对大型容性负载充电。
在标准系列中，精密仪表通过高压输出端测量，直观显示输出电压和泄漏电流；此外，还配备了模拟表用于读取充电电流。
“B” 系列配备了具有自动量程功能的全彩触摸屏显示器，还有许多其他附加功能。“B” 系列包括一个独立的有源内部保护模式，并持续计算绝缘电阻。
额外的安全功能包括对操作人员和测试对象的瞬时和热过载保护。
经实践验证的坚固设计，结合精密仪表和易用性，使菲尼克斯直流高压发生器成为理想之选。

PHENIX 4200-5便携式直流高压绝缘测试仪产品特点
标准系列 - 设计与安全特性
主电源电路断路器开关
用于安全装置（如闪光灯）的外部报*电路装置
带指示灯的高压通 / 断按钮
输出电压手动控制
零位启动（带指示灯）
外部互锁装置
过载跳闸点可在额定电流的 10% 至 110% 之间调节
带复位按钮的输出过载指示灯
所有仪表和继电器均具备慢速和快速瞬态保护
内置放电电路
满负荷输出时纹波 < 2% RMS
3½ 位多量程仪表
模拟充电电流表
用于*电流测量的保护模式
热复位过载保护，保护高压变压器一次侧

“B” 型机型 - 设计与安全特性

主电源电路断路器开关
用于安全装置（如闪光灯）的外部报*电路装置
带指示灯的高压通 / 断按钮（带锁定功能）
紧急断电控制（带锁定）
自动电压控制器或通过前面板拨号盘手动控制电压
通过 USB 驱动器进行数据采集的 USB 接口
来自 PC 的 WiFi 控制（需要可选软件）
自动量程
用于总电流和试样电流的自动量程仪表
带锁定功能的返回测试安全装置
带屏蔽的高压安全 retention 引线
内置放电电路
满负荷输出时纹波 < 2% RMS
7” 全彩触摸屏显示器

人机界面（HMI）显示、各类控制及系统测量

多种系统消息
*大值记忆电压表
达到的击穿电压记忆电压表
持续时间和 dwell 计时器
零位启动开关
电压上升率可调（伏 / 秒）
可调过载跳闸点
带复位按钮的输出过载指示
绝缘电阻计算
正极性输出
定制电缆长度
校准数据

接地和放电棒：

型号 GS100-2（100 kV）或 GS160-2（160 kV）接地棒，两件式设计，配有 25 英尺（7 米）接地引线
型号 GS30（30 kV）接地棒，单件式设计，配有 25 英尺（7 米）接地引线
型号 DS100-2 放电棒（100 kV，100 kΩ，50 kJ），两件式设计，配有 25 英尺（7 米）接地引线
型号 GSDS-30（30 kV）组合式接地 / 放电棒，配有 25 英尺（7 米）接地引线
带 10 英尺（3 米）引线的安全手动开关
带 20 英尺（6 米）引线的安全脚踏开关

仅适用于 “B” 型机型

用于连接个人计算机的 Windows 软件
闪光灯，固定式或独立式
闪光灯，固定式，伸缩杆
带安全电路的闪光灯，磁性底座
红 / 绿灯，折叠底座，安全电路，急停按钮，20 英尺（6 米）电缆
环境工作条件
10-40℃，晴好天气下室内 / 室外使用
湿度＜95% 无凝露
海拔＜3300 英尺（1000 米）

PHENIX 4200-5便携式直流高压绝缘测试仪标准附件
用户指南
校准证书
线缆
输入电源 7'（2 米）
高压 20'（6 米）
接地 20'（6 米）
返回 20'（6 米）
电源互连 25'（8 米），适用于 4120-10、4160-5、4200-5 型号

美国PHENIX 4200-5便携式直流高压绝缘测试仪产品规格

输入	型号	440-20 & 440-20B	475-20 & 475-20B	4100-10 & 4100-10B	4120-10 & 4120-10B	4160-5 & 4160-5B	4200-5 & 4200-5B
	电压/电流	110-120 V, 5 A 220-240 V, 3A	110-120 V, 10 A 220-240 V, 5 A	110-120 V, 10 A 220-240 V, 5 A	110-120 V, 10 A 220-240 V, 5 A	110-120 V, 10 A 220-240 V, 5 A	110-120 V, 10 A 220-240 V, 5 A
	频率	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
直流输出	电压/电流	0-40 kV, 20 mA	0-75 kV, 20 mA	0-100 kV, 10 mA	0-120 kV, 10 mA	0-160 kV, 5 mA	0-200 kV, 5 mA
	纹波			<2%	<2%
	极性			负输出，正接地	负输出，正接地
占空比	连续电容充电	20 mA	20 mA	10 mA	10 mA	5 mA	5 mA
内部放电装置		3 kJ	6 kJ	6 kJ	12 kJ	12 kJ	12 kJ
计量	型号	440-20		475-20		Oct-00
	类型	multicolumn="6"		数字式，LCD，3½位，精度为满量程的0.5%
	电压表	0-19.99/0-40 kV		0-19.99/0-75 kV		0-19.99/0-100 kV
	电流表	multicolumn="6"		0-19.99 μA/ 199.9 μA / 1.999 mA / 19.99 mA
	输出充电指示器	multicolumn="6"		1.5″ 模拟式 所选量程的0-100%指示
	型号	440-20B		475-20B		4100-10B
	类型	multicolumn="6"		HMI 显示，精度 +/- (读数的0.8% + 量程的0.2%)
	电压表，峰值√2	0-40 kV		0-75 kV		0-100 kV
	总电流表，真有效值	multicolumn="6"		0-2 mA, 20 mA
	试样电流表，峰值√2	multicolumn="6"		0-20 μA, 200 μA, 2 mA, 20 mA
尺寸与重量（近似值）	型号	440-20		475-20		Oct-00
	控制装置	18.5 L x 10.5 W x 21.5″ H (470 x 267 x 546 mm)		22.5 L x21 W x16.5″H (572 x 533 x 420)		multicolumn="4"
		50 lbs (23 kgs)		59 lbs (27 kgs)		98 lbs (44 kgs)
	高压罐	multicolumn="3"		整体式设计		17.5 L x12 W x22″ H (440 x 205 x 560 mm)
	运输尺寸	22 L x 14 W x 24″ H (558 x 356 x 610 mm)		27 L x 26 W x 21″ H (686 x 660 x 533 mm)		48 L x 30 W x 41″ H (1219 x 762 x 787 mm)
		56 lbs (25 kgs)		69 lbs (31 kgs)		115 lbs (52 kgs)
	型号	440-20B		475-20B		4100-10B
	控制装置	22 L x 13 W x 24″ (559 x 330 x 609 mm)		同左		咨询工厂
		71 lbs (32 kgs)		77 lbs (35 kgs)
	高压罐	multicolumn="4"		整体式设计		multicolumn="2"
	运输尺寸	24 L x 21 W x 30″ H (610 x 533 x 762 mm)		同左		multicolumn="4"
		95 lbs (43 kgs)		112 lbs (51 kgs)
