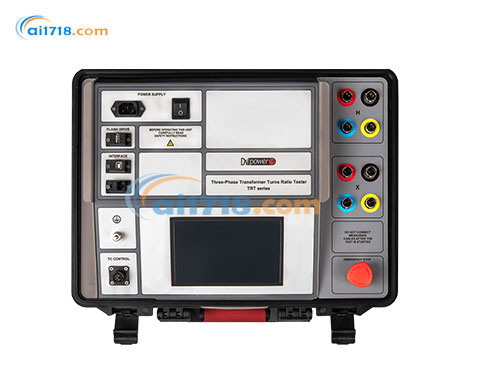

瑞典DVPower TRT03三相变压器变比测试仪

瑞典DVPower TRT03三相变压器变比测试仪由爱仪器仪表网代理，本产品是真实三相，全自动测试设备，特别设计用来测试变比，相位移和励磁电流。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TRT03三相变压器变比测试仪简介：
•TRT03 是一款三相全自动测试装置，专为电源，配电和仪表变压器的匝数比，相移和励磁电流测量而设计。TRT03 通过在高压绕组上施加电压，*测量无负载变压器绕组上的电压，然后显示这些电压的比率来确定变压器匝数比。
•TRT03基于*先进的技术，采用当今*先进的技术。根据 IEC 60076-1标准的要求，该测试装置可用于测试单相和三相变压器，有和没有分接头。

•对于三相测量，测试装置连接到待测变压器的所有三相。如果为不同类型的变压器选择特定的矢量图，TRT03将对每种变压器类型进行特定测试（即单相，三角形到星形/星形，星形到星形到三角形，三角形到三角形，星形到星形到星形，三角形到锯齿形等，无需切换测试连接电缆。在测试之后，它显示匝数比，相移和激励电流。

•TRT03允许用户输入变压器的铭牌电压，用于匝数比偏差计算。此功能可消除操作员手动计算引起的任何错误。

•TRT03还将测试结果与铭牌比率进行比较，并打印出每个测试的误差百分比。
•操作条件消息或错误消息标识不正确的测试条件，异常操作条件或变压器问题。TRT03具有很高的抵消高压电场静电和电磁干扰的能力。它通过非常有效的过滤实现。使用专有的硬件和软件设计解决方案进行过滤。

TRT03三相变压器变比测试仪特点：
•测试电压为8至100V AC
•匝数比率范围0.8 - 50000
•*佳匝数比精度为0.05％
•单相测试电压
•自动矢量组检测
•内置分接开关控制单元
•使用DV-Win软件详细分析测试结果

•可互换测试引线，带三相绕组欧姆分析仪和分接开关分析仪TWA

TRT03三相变压器变比测试仪应用：

•匝数比测量
•转动比率偏差计算
•励磁电流测量
•相角测量

•自动矢量组检测
•验证退磁过程
• 磁平衡测试
TRT03三相变压器变比测试仪优点：

准确性
对于所有三个测量参数匝数比，激励电流和相角，TRT03具有市场上的*高精度使潜在的变压器不规则性和故障更加明显。
解析度
激励电流测量对于确定变压器磁芯中的问题很重要。TRT03的高测量分辨率可以更好地跟踪所有分接位置的当前趋势。

带TWA的可互换电缆
TRT03使用与三相绕组欧姆表和分接开关分析仪TWA相同的电缆组。这使得一次性电缆设置能够执行六个测试：匝数比，激励电流，相位角，绕组电阻，有载分接开关 DVtest和退磁，从而使TRT03和TWA成为一个测量系统。

自动矢量组检测
TRT03能够自动检测三相变压器和自耦变压器的矢量组。无论是否使用PC软件都可以实现这一点。

DV-Win软件
DV-Win软件包含在购买价格中,所有更新都是免费的.该软件允许从PC完全控制TRT03功能,并从仪器的内部存储器下载测试结果.所有结果均以数字和图形方式显示,便于分析.测试结果可以直接导出到excel文档.自定义测试报告可以生成,编辑,保存为多种文件格式,包括pdf和打印。

磁平衡测试

该测试有助于检测变压器磁芯中可能存在的问题。TRT03进行该测试是完全自动的，与匝数比测试相比，不需要更改电缆设置。结果以数字和图形方式呈现。

存储
TRT03中有足够的内存来存储200条测试记录。每条记录包含 50个测试读数。
USB 闪存盘
TRT03的测试结果也可以通过集成的USB闪存驱动器导出到USB存储器。
分接开关控制单元
TRT03具有内置分接开关控制单元，可以进行远程有载分接开关操作。单个操作员可以非常快速地执行完整测试。

内置打印机
TRT03内置热敏打印机，112毫米(4.4英寸)宽，是可选配件。可以在热敏纸上打印单个测量，测量范围或整个存储器。

将TRT03三相变压器变比测试仪连接到测试对象：

三相变压器

TRT03编程为自动测试CEI / IEC，IEEE和ANSI标准定义的电源和配电变压器类型的匝数比，相移和励磁电流。使用两组四根电缆，主侧和次级侧的所有套管仅连接一次。

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

单相变压器

虽然是三相装置，但TRT03能够测试单相变压器。可以使用特殊电缆组或三相电缆组来实现此目的。

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

三相自耦变压器
TRT03还可编程为自动测试由CEI / IEC，IEEE和ANSI标准定义的自耦变压器类型的匝数比，相移和激励电流。使用两组四根电缆，主侧和次级侧的所有套管仅连接一次。

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

单相自耦变压器
虽然是三相器件，但TRT03能够测试单相自耦变压器。可以使用特殊电缆组或三相电缆组来实现此目的。

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

电流互感器

TRT03还可用于验证电流互感器(CT)的匝数比和极性。 CT是特殊构造的变压器 ,它们是仅具有一个或偶尔两个初级匝数的仪表变压器。CT的“X”(次级)侧有更大的匝数。因此，在验证CT时，必须将“X”测试电缆连接到 CT的主电源。如果没有主端子，则应将“X”电缆滑过 CT芯并短路。

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

电源

连接:符合IEC/EN60320-1;UL498, CSA 22.2

交流电源: 90 – 264 V AC, 50/60 Hz或110 – 350 V DC

输入功率: 200 VA

保险丝: 2 A / 250 V, F型，不可更换

输出数据

仪器/测试电压
TRT03A： 8, 40, 100 V AC
TRT03B ：10, 40, 100 V AC
TRT03C： 8, 40, 80 V AC

测量
匝数比测量范围: 0,8 – 50000
匝数比分辨率: 5 位
典型匝数比精度:
@80 or 100 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,05%
4 000 – 14 999: ±0,1%

15 000 – 19 999: ±0,2%

20 000 – 50 000:±0,25%

@40 V AC

0,8 – 999: ±0,05%

1 000 – 3 999: ±0,1%

4 000 – 14 999: ±0,2%

15 000 – 20 000: ±0,3%

@8 or 10 V AC
0,8 – 999: ±0,05%
1 000 – 3 999: ±0,1%

4 000 – 15 000: ±0,2%

励磁电流范围: 0 – 2 A

激励电流分辨率：
0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA

典型励磁电流精度:±(0,25% rdg +

相角范围: 0 – 360º
相角分辨率: 0,01º
典型相角精度: ±0,05º

显示
液晶屏20个字符乘4行;
带背光的LCD显示屏，在明亮的阳光下可见

接口

USB (标准)
RS232 (可选的)

数据储存

TRT03可存储多达10000个测试结果

环境条件

工作温度:
-10 ºC – +55 ºC / 14 ºF – +131 ºF
储存和运输:
-40 ºC – +70ºC / -40 ºF – +158 ºF
湿度: 5% – 95% 相对湿度，无凝结

尺寸及重量

尺寸 (W x H x D):480 x 190 x 385 mm
重量: 8 kg

打印机 (可选)
内置热敏打印机
纸张宽度112 mm
打印机工作温度:0 ºC – +50 ºC
在此范围内保证打印机密度:
5 ºC – +40 ºC /20 – 85% 相对湿度，无凝结

订货信息

三相变压器匝数比测试仪 TRT03A， TRT03AX-N-01

三相变压器匝数比测试仪 TRT03B ， TRT03BX-N-01

三相变压器匝数比测试仪 TRT03C ， TRT03CX-N-01

附件包括
基于Windows的DVR在PC软件中包括USB线
分接开关控制电缆 5 m
电源线
地线 (PE) 电缆

运输箱

推荐配件

H 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列)，HC-10-4FMCWC

X 绕组测试引线套件,4 x 10 m,带TTA夹具(兼容TWA和TRT系列)，XC-10-4FFCWC

电缆塑料箱 - 大尺寸，CABLE-CAS-03

TRT03,TRT03三相变压器变比测试仪,瑞典DVPower TRT03三相变压器变比测试仪

可选配件

H 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列)，HC-05-4FMCWC

X 绕组测试引线套件, 4 x 5 m,带TTA夹具(兼容TWA和TRT系列)，XC-05-4FFCWC

H 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列)，HC-15-4FMCWC

X 绕组测试引线套件, 4 x15 m,带TTA夹具 (兼容TWA和TRT系列)，XC-15-4FFCWC

H 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列)，HC-20-4FMCWC

X 绕组测试引线套件, 4 x 20 m,带TTA夹具(兼容TWA和TRT系列)，XC-20-4FFCWC

H 绕线延长线, 4 x 5 m (兼容TWA和TRT系列)，HE-05-4FMCFC

X 绕线延长线, 4 x 5 m (兼容TWA和TRT系列)，XE-05-4FFCMC

H 绕线延长线, 4 x 10 m(兼容TWA和TRT系列)，HE-10-4FMCFC

X 绕线延长线, 4 x 10 m(兼容TWA和TRT系列)，XE-10-4FFCMC

H 绕线延长线, 4 x 15 m(兼容TWA和TRT系列)，HE-15-4FMCFC

X 绕线延长线, 4 x 15 m(兼容TWA和TRT系列)，XE-15-4FFCMC

H 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),HC-05-4TRTMW

X 绕组测试引线组, 4 x 5 m,带TTA夹具(仅与TRT系列兼容),XC-05-4TRTFW

H 绕组测试引线组, 4 x 10 m,带TTA夹具(仅与TRT系列兼容),HC-10-4TRTMW

X 绕组测试引线组, 4 x 10m,带TTA夹具(仅与TRT系列兼容),XC-10-4TRTFW

H 绕组测试引线组, 4 x 15 m,带TTA夹具(仅与TRT系列兼容),HC-15-4TRTMW

X 绕组测试引线组, 4 x 15m,带TTA夹具(仅与TRT系列兼容),XC-15-4TRTFW

H 绕组测试引线组, 4 x 20 m,带TTA夹具(仅与TRT系列兼容),HC-20-4TRTMW

X 绕组测试引线组, 4 x 20m,带TTA夹具(仅与TRT系列兼容),XC-20-4TRTFW

H 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容)，HE-05-4TRTMF

X 绕组电缆延长装置, 4 x 5 m,(仅与TRT系列兼容)，XE-05-4TRTFM

H 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容)，HE-10-4TRTMF

X 绕组电缆延长装置, 4 x 10 m,(仅与TRT系列兼容)，XE-10-4TRTFM

H 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容)，HE-15-4TRTMF

X 绕组电缆延长装置, 4 x 15 m,(仅与TRT系列兼容)，XE-15-4TRTFM

电缆塑料箱 –小尺寸，CABLE-CAS-01

电缆塑料箱 –中等尺寸， CABLE-CAS-02

带轮子电缆塑料箱 – 中等尺寸，CABLE-CAS-W2

带轮子电缆塑料箱 – 大尺寸，CABLE-CAS-W3

运输箱，HARD-CASE-LC
塑料运输箱，HARD-CASE-PC

带轮子塑料运输箱， HARD-CASE-PW

内置热敏打印机 112 mm ，PRINT-112-00
热敏纸卷 112 mm ， PRINT-112-RO
蓝牙通讯模块，BLUET-MOD-01

逆变器 12 V DC至 230 V AC, 50 Hz ，IN650-12-230
验证校准器 TRTC ，TRTC-05-4800

H 绕组测试引线, 4 x 1 m,带香蕉插头，HC-01-4LMCBP

X 绕组测试引线, 4 x 1 m,带香蕉插头，XC-01-4LFCBP
电缆包，CABLE-BAG-00

TWA-TRT带接地线的安全开关盒，SWTCH-BOX-00 H

仪表与开关箱之间的连接, 4 x 0,8 m ，HE-08-4LMCMC

X 仪表与开关箱之间的连接, 4 x 0,8 m ，XE-08-4LFCFC
