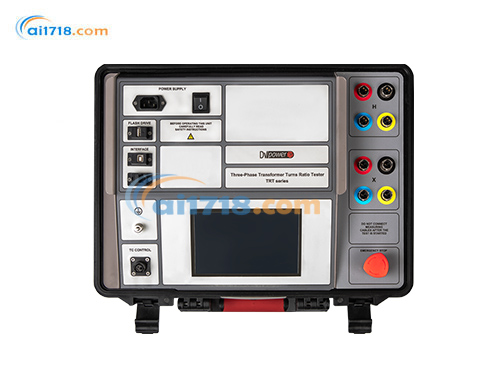

瑞典DVPower TRT400真三相变压器匝数比测试仪

瑞典DVPower TRT400真三相变压器匝数比测试仪由爱仪器仪表网代理，本产品是一款真三相全自动测试装置，专为变压器的匝数比，相移和励磁电流测量而设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TRT400真三相变压器匝数比测试仪简介：
•TRT400是一款真三相全自动测试装置，专为变压器的匝数比，相移和励磁电流测量而设计。
•TRT400通过在高压绕组上施加电压，*测量无负载的变压器绕组上的电压，然后利用这些电压的比率来确定变压器匝数比。
•TRT400采用先进的技术。根据IEC 60076-1标准的要求，该测试装置可用于测试任何带有或不带分接头的单相和三相变压器。
•对于三相测量，直接测试装置连接到待测变压器的所有三相。
•TRT400为不同类型的变压器选择特定方案，即将针对每种变压器类型运行特定测试（即，单相，三角形到星形，星形到三角形，三角形到三角形，星形到星形，三角形到锯齿形等），而且无需切换测试连接电缆。
•此外，它可以使用真三相测试电压执行测试，允许测试任何变压器类型。在测试之后，它显示了使用单相和/或真三相测试电压获得的匝数比，相移和励磁电流。
•TRT400可以通过输入变压器的铭牌电压，用于匝数比偏差计算。此功能可消除操作员手动计算引起的任何错误。
•TRT400还将测试结果与铭牌比率进行比较，并打印出每次测试的误差百分比。
•如有不正确的测试条件，异常操作条件或特殊变压器问题，仪器将会提示操作条件消息或错误消息。
•TRT400具有很强的抵消高压电场静电和电磁干扰的能力，这是通过使用硬件和软件设计解决方案即非常有效的屏蔽来实现的。

TRT400真三相变压器匝数比测试仪特点：
•单相测试电压高达430 V AC
•真三相测试电压高达 3x250√3V AC
•匝比范围为0.8 - 50 000
•更佳匝数比精度为0.03％
•超大7“图形触摸屏显示
•自动矢量组检测
•内置分接开关控制单元
•与三相绕组电阻分析仪和分接开关分析仪TWA系列接线一致，一次接线两种测量。

TRT400真三相变压器匝数比测试仪应用：
•匝比测量
•匝比偏差计算
•励磁电流测量
•相角测量
•自动矢量关系检测
•验证退磁
•磁平衡测试

TRT400连接指南
•三相变压器
•三相自耦变压器
•单相变压器
•单相自耦变压器
•相移变压器
•电流互感器

主电源

符合

IEC/EN60320-1; UL498, CSA 22.2

主电源:

90 – 264 V AC, 50/60 Hz

功率:

250 VA

保险丝:

2 A / 250 V, type F

测试电压

1, 8, 10, 40, 80, 100, 170, 250, 430 V AC

测量内容

匝比测量范围:

0.8 – 50 000

匝比测量分辨率:

5 位小数

典型匝比测量精度：

@430 & 250 V AC	0,8 – 999: ±0,03% 1 000 – 3 999: ±0,05% 4 000 – 14 999: ±0,05% 15 000 – 19 999: ±0,05% 20 000 – 50 000:±0,1%
@170, 100 & 80 V AC	0,8 – 999: ±0,05% 1 000 – 3 999: ±0,05% 4 000 – 14 999: ±0,1% 15 000 – 19 999: ±0,2% 20 000 – 50 000:±0,25%
@40 V AC	0,8 – 999: ±0,05% 1 000 – 3 999: ±0,1% 4 000 – 14 999: ±0,2% 15 000 – 20 000: ±0,3%
@10 & 8 V AC	0,8 – 999: ±0,05% 1 000 – 3 999: ±0,1% 4 000 – 15 000: ±0,2%
@1 V AC	0,8 – 999: ±0,05% 1 000 – 4 000: ±0,1%

励磁电流测量范围:

0 – 2 A

励磁电流测量分辨率:

0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA

励磁电流测量的典型精度:

±(0,25% rdg + 500 μA)

相角测量范围:

0 – 360º

相角测量分辨率:

0.01º

相角测量典型精度:

±0.05º

显示

7” 寸全彩触摸屏

接口

以太网
USB

内置存储

SD卡8 GB

环境要求

工作温度:

-10 ºC – +55 ºC / 14 ºF – +131 ºF

存储运输温度:

-40 ºC – +70ºC / -40 ºF – +158 ºF

湿度:

5% – 95% 无冷凝

尺寸重量

尺寸(W x H x D):

478 x 194 x 390 mm / 18.82 x 7.64 x 15.35 in

重量:

9 kg / 19.8 lbs

打印机（选配）

内置热敏打印机
纸宽112毫米/4.4英寸
打印机工作温度: 0ºC – +50 ºC / 32ºF – +122 ºF
在此范围内保证打印机密度：5ºC - +40ºC/41ºF - +104ºF相对湿度20-85％，无冷凝
