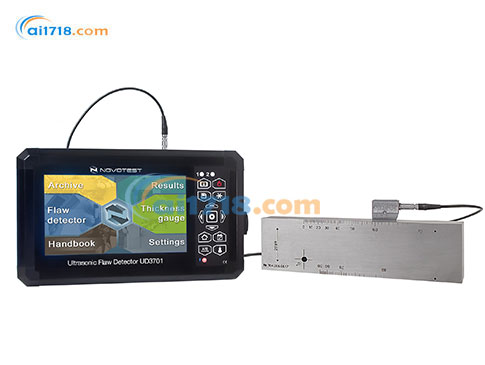

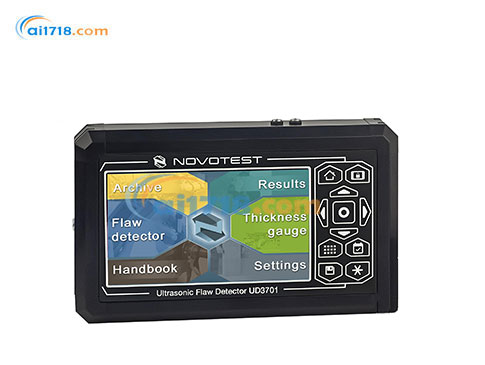

乌克兰NOVOTEST UD3701超声波探伤仪
| 范围 |
极小值: 0 - 6 μs 极大值: 0 - 1000 μs 步长 - 25 ns |
| 显示位移（延迟） |
从0μs到1000μs 步长 - 25 ns |
| 被测材料的更大长度 | 高达6000毫米（回声模式）的钢材 |
| 速度范围 | 1000 - 9999 m/s |
| 角柱延迟 |
0 - 100 μs 步长 - 25 ns |
| 减震 | 50 欧姆 |
| 输入阻抗 | 50 欧姆/ 600 欧姆 |
| 脉冲V模式 | 幅度为100,200或300V的RF脉冲，可变范围从25到500ns，步长为25ns |
| 脉冲重复频率PRF | 从10到100Hz自动优化 |
| 模拟带宽 | 带宽0.4-20 MHz（-6 dB） |
| 增益控制范围 | 125 dB，步长-0.5 dB |
| 时间控制增益（TCG） |
范围高达70 dB，12 dB /μs 通过16个参考点构建曲线，手动输入或由控制反射器输入 |
| 振幅 - 距离曲线(DAC) | 通过16点绘制，高度可调 |
| 区域控制（门） |
两个独立区域，起始点和宽度均在所有扫描范围内变化; 显示高度的范围从0到100％。 度独立检测缺陷。 |
| 检测模式 | 正或负半波，完全覆盖，无线电信号（在所有扫描范围内），B扫描 |
| 截止 | 补偿，屏幕高度的0 - 90％ |
| 检测缺陷自动报警 | 声光报警，均为独立系统，为每个检测区域单独设立缺陷检查 |
| 时间间隔测量 | 从0到区域中的第一信号或区域中的信号到第一个信号或极大信号 |
| 幅度测量 |
以dB为单位展示区域中的阈值水平; 以dB为单位展示参考信号; 以dB为单位展示幅度 - 距离曲线 |
| 显示 | 7” 触摸屏, 155x85 mm |
| 存储 | 取决于SD卡容量 |
| 接口 | USB, 蓝牙 (可选) |
| 探头连接器 | 2 Lemo接口 |
| 电池 | 锂电池12 a/h |
| 电池寿命 | 长达10个小时 |
| 外部电源 | 220V, 50Hz AC |
| 电源电压 | 5V |
| 工作温度范围 | 从-30 °C 到+ 55 °C |
| 尺寸(H x W x L) | 50x150x250 mm |
| 重量 | 1.1 kg |
