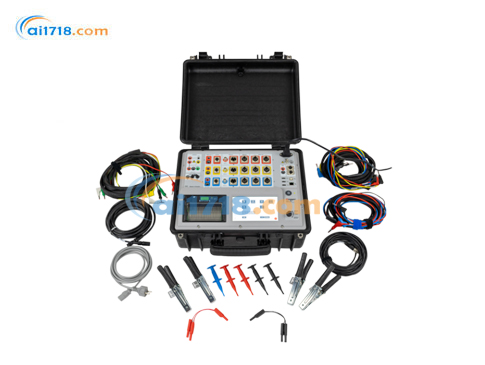

美国MEGGER EGIL200/211/213/223/241/EGIL243断路器分析仪
美国MEGGER EGIL200/211/213/223/241/EGIL243断路器分析仪由爱仪器仪表网代理，EGIL200/211/213/223/241/EGIL243断路器分析仪 开发的重点是易用性，确保将设置测量所花费的时间保持在*低限度。因此，使用 EGIL200，您可以快速获得测试结果。备受用户欢迎！现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
EGIL200/211/213/223/241/EGIL243断路器分析仪描述
EGIL200系列 是 Megger 新系列断路器分析仪中的*款产品。它是与全球行业参考团体密切合作设计的，借鉴了市场*且非常成功的 Megger TM 系列断路器分析仪的经验。
EGIL200 开发的重点是易用性，确保将设置测量所花费的时间保持在*低限度。 因此，使用 EGIL200，您可以快速获得测试结果。
与测试对象的连接也得到了简化，只需一次连接，*可以进行以下所有操作或测量：
1. 主触点和 PIR 触点的时序
2. 分闸、合闸 1 和 2 线圈的线圈电流分析
3. 站电压测量
4.动作测量
5. 电机电流测量
6. 合闸、分闸 1 和分闸 2 的*小启动电压测试
EGIL200 的主要仪器和配件专为*苛刻的现场条件而设计，是您进行日常、轻松的断路器状态评估的完整工具箱。
EGIL200优点
EGIL200 提供 IEEE C37 和 IEC 62271 标准的所有标准测
量，并将 TM 系列的高端功能带入经济实惠的中端市场：
■ 提供基于国际标准的所有标准测量
■ 直观且用户友好的操作——从仪器通电到记录测量结果所需的用户干预*少
■ 仪器安装在坚固耐用的 IP67 防护箱中，附件装在易于携带的背包中
■ 专为中高压断路器设计
■ 一键生成 pdf 报告或在可选的集成打印机上打印
■ 用于分闸线圈 2 的专用控制输出
■ 多功能控制通道，只需一个连接即可管理控制脉冲，并可测量站电压和线圈电流
■ 电绝缘和极性独立的辅助触点定时通道，自动适应干触点和湿触点
■ 得益于获得专利的有源干扰抑制技术，可准确测量插入前电阻器（PIR）的接触时间和电阻值
特点和优点
1. CONTROL
断路器控制（合闸、分闸 1 和分闸 2）站电压和线圈电流测量
2. PARKING SPACE
用于安全断开线圈电路
3. TIMING AUX
3个辅助触点计时通道
4. DIGITAL
3 个数字输入，用于增量运动传感器（编码器）
5. 1-3 BNC INPUTS
1-3 个 BNC 输入，专用于电流钳
6. MULTI-PURPOSE CHANNELS
1-3个多功能模拟通道
7. TIMING M/R, DRM/VDS
主触点和电阻触点的时序、DRM、SRM 和 VDS 时序（每相 1个断点）
8. TIMING M/R
每相*多 4 个断口的主触点和电阻触点计时
9. DCM 双端接地™ 和 DRM 以备将来使用双端接地™ 计时输入（可选附件）和 DRM 控制输出（可选
附件）
10. USB 和以太网端口
3 × USB A, 1 × USB B 和 1 x RJ45
11. LCD SCREEN
7” 高可见度触摸屏
12. 动作 / 测量旋转开关
13. 图像
对比度丰富的图像可获得*佳可见性和理解
14. 用户界面
基于工作流程（铭牌、测试设置、连接、结果、报告）
15. 打印机
可选 4 英寸热敏打印机
16. 彩色编码连接器和引线
便于验证连接
CM-21300
CM-22100
CM-22300
CM-24100
CM-24300
订购信息
项目
货号
EGIL 211
1 断口/相,1个模拟通道, 无附件
CM-21100
1 断口/相,1个模拟通道, 打印机, 无附件
CM-21101
1 断口/相,1个模拟通道, 高压引线套件
CM-21180
1 断口/相,1个模拟通道, 打印机,高压引线套件
CM-21181
1 断口/相,1个模拟通道, 中压引线套件
CM-21190
1 断口/相,1个模拟通道, 打印机, 中压引线套件
CM-21191
EGIL 213
1 断口/相,3个模拟通道, 无附件
1 断口/相,3个模拟通道, 打印机, 无附件
CM-21301
1 断口/相,3个模拟通道, 高压引线套件
CM-21380
1 断口/相,3个模拟通道, 打印机,高压引线套件
CM-21381
1 断口/相,3个模拟通道, 中压引线套件
CM-21390
1 断口/相,3个模拟通道, 打印机, 中压引线套件
CM-21391
EGIL 221
2 断口/相,1个模拟通道, 无附件
2 断口/相,1个模拟通道, 打印机, 无附件
CM-22101
2 断口/相,1个模拟通道, 高压引线套件
CM-22190
2 断口/相,1个模拟通道, 打印机,高压引线套件
CM-22191
EGIL 223
2 断口/相,3个模拟通道, 无附件
2 断口/相,3个模拟通道, 打印机, 无附件
CM-22301
2 断口/相,3个模拟通道, 高压引线套件
CM-22390
2 断口/相,3个模拟通道, 打印机,高压引线套件
CM-22391
EGIL 241
4 断口/相,1个模拟通道, 无附件
4 断口/相,1个模拟通道, 打印机, 无附件
CM-24101
4 断口/相,1个模拟通道, 高压引线套件
CM-24190
4 断口/相,1个模拟通道, 打印机,高压引线套件
CM-24191
EGIL 243
4 断口/相,3个模拟通道, 无附件
4 断口/相,3个模拟通道, 打印机, 无附件
CM-24301
4 断口/相,3个模拟通道, 高压引线套件
CM-24390
4 断口/相,3个模拟通道, 打印机,高压引线套件
CM-24391
|
EGIL200/211/213/223/241/EGIL243断路器分析仪规格 |
|
|
规格在 30 分钟预热时间后有效。系统时基漂移每年 0.001 %。规格如有更改，恕不另行通知。 |
|
| 环境 | |
|
应用环境 |
适用于中高压变电站及工业环境 |
|
温度 |
|
|
操作 |
-20 °C 到 +55 °C (-4 °F 到 +131 °F) |
| 储存和运输 |
-40 °C 到 +70 °C (-40 °F 到 +158 °F) |
|
湿度 |
5 % – 95 % RH, 无凝结 |
|
海拔 |
操作 高达 2000 米（6562 英尺），电源上最 大 240 V AC / 250 V DC，控制和计时辅 助输入上的最大 250 V AC / 300 V DC。
（16404 英尺）之间，电源、控制和计 时辅助输入上的最大 150 V AC/DC |
|
CE-标记 |
|
|
LVD |
2014/35/EU |
|
EMC |
2014/30/EU |
|
RoHS |
2011/65/EU |
|
常规 |
|
|
输入电源
（标称） |
100 – 240 V AC, 50/60 Hz, 110 – 250 V DC |
|
功耗 |
200 VA (最大) |
|
尺寸 |
474 x 415 x 214 mm (18.7” 16.3” 8.4), |
|
重量 |
12 kg (26.5 lbs) |
| IP-等级 (IEC 60529): | |
|
关上外壳 |
IP67 |
|
打开外壳 |
IP20 |
|
显示器 |
7" (17.8 cm) LCD, 电容式触摸屏 |
|
可用的语言 |
英语、法语、德语、西班牙语和瑞典语 |
|
通讯接口 |
|
| USB |
3 USB A, 1 USB B |
|
连接器 |
用于连接外部 PC 的 RJ45 连接器 |
|
键盘 |
屏幕和可选的 USB 键盘 |
|
外部输出 |
|
|
SDRM20X 的触发输出 |
|
|
输出电压 |
12 V DC ±10 % |
|
短路保护 |
PTC 250 mA |
|
开关电流 |
<250 mA, 阻性负载 |
|
控制部分 |
|
|
常规 |
|
|
控制脉冲输出 |
合闸、分闸 1 和分闸 2（与大地和彼此电绝缘） |
|
时基误差 |
±0.01 % 读数 ±1 采样间隔 |
|
最大采样率 |
40 kHz |
|
测量时间 |
10 kHz 采样率下 36 秒 |
|
非弹跳开关 |
|
|
最大电流 |
20 A AC / DC, 脉冲≤20毫秒 |
|
最大持续电流 |
5 A |
|
持续时间 |
用户可配置，步长为 1 ms |
|
延迟 |
用户可配置，步长为 1 ms |
|
电流测量 |
|
|
测量范围 |
±20 A |
|
分辨率 |
16 位 |
|
误差 |
±2 % 读数 ±0.1 % 范围 |
|
电压测量 |
|
| 最大电压 |
250 V AC, ±300 V DC |
| 测量范围 |
± 400V |
| 分辨率 |
16 位 |
| 精度 |
±1 % 读数 ±0.1 % 范围 |
|
计时 M/R 部分 |
|
|
常规 |
|
|
通道数 |
订购时可选择 3,6 或 12 |
|
时基误差 |
±0.01 % 读数 ±1 采样间隔 |
| 最小分辨率 |
0.05 ms |
| 最大采样率 |
40 kHz |
| 测量时间 |
10 kHz 采样率下 36 秒 |
|
主触点和电阻触点的时序 |
|
|
开路电压 |
切换 ±12 V ±10 % |
|
短路电流 |
22 mA ±10 % |
|
50/60 Hz 干扰抑制 |
|
|
主动干扰抑制，Megger 专利 |
|
|
瞬态干扰抑制 智能数字滤波器 |
|
|
状态阈值 |
|
|
用户可配置阈值 |
|
|
主触头 |
合闸 < 10 Ω < 分闸（出厂默认值） |
|
主触头和电阻触头 |
主触头 < 10 Ω < PIR < 10 kΩ < 分闸 （出厂默认设置） |
|
PIR电阻测量 |
|
|
支持的 PIR 类型 |
线性 PIR |
|
测量范围 |
10 Ω – 10 kΩ |
| 误差 |
±10 % 读数 ±0.1 % 范围 |
| 电压测量（仅 TIMING M/R、DRM/VDS 输入） | |
|
测量范围 |
±50 V 和 ±2.5 V |
|
分辨率 |
16 位 |
| 精度 |
±1 % 读数 ±0.1 % 范围 |
|
模拟部分
常规
|
|
| 通道数量 |
1 或 3 个隔离通道 |
| 时基误差 |
±0.01 % 读数 ±1 采样间隔 |
|
最大采样率 |
40 kHz |
| 测量时间 |
10 kHz 采样率下 36 秒 |
|
传感器电阻 |
500 Ω – 5 kΩ |
|
输出 |
|
|
电压 |
10 V DC ±5 % |
|
最大输出电流 |
30 mA |
|
电压测量 |
|
| 最大电压 |
±10 Vpeak |
| 测量范围 |
±1 V 和 ±10 V |
| 分辨率 |
16 位 |
|
精度 |
|
|
1 V 范围 |
±0.1% 读数 ±0.1% 范围 |
|
10 V 范围 |
±1 % 读数 ±0.1 % 范围 |
|
外部电流测量 |
|
|
最大输入 |
±1 Vpeak |
|
缩放 |
可在软件中选择 |
|
数字部分
常规
|
|
|
通道数 |
3 |
|
支持的类型 |
增量式传感器，RS422 |
|
时基误差 |
±0.01 % 读数 ±1 采样间隔 |
|
最大采样率 |
40 kHz |
|
测量时间 |
10 kHz 采样率下 36 秒 |
|
输出 |
|
|
电压 |
12 V DC ±5 % |
|
最大输出电流 |
300 mA |
|
数字输入 |
|
|
范围 |
±32000 脉冲 |
|
分辨率 |
1 脉冲 |
|
精度 |
±1 脉冲 |
|
计时辅助部分 常规 |
|
|
通道数 |
3 个隔离通道 |
|
时基误差 |
±0.01 % 读数 ±1 采样间隔 |
|
最大采样率 |
40 kHz |
|
测量时间 |
10 kHz 采样率下 36 秒 |
|
最大电压 |
250 V AC, ±300 V DC |
|
连接模式 |
|
|
开路电压 |
24 V DC ± 5 % |
|
短路电流 |
10 mA DC ±5% |
|
用户可配置 状态阈值 |
分闸 < -10 V < 合闸 < 10 V< 分闸 （出厂默认设置） |
|
打印机（选配） |
|
|
类型 |
热敏打印机 |
|
纸张宽度 |
112 mm, 114 mm (4.41", 4.48") |
|
工作温度 |
0 °C 到+60 °C (32 °F 到 +140 °F) |
|
储存和运输 |
-20 °C 到 +70 °C (-4 °F 到 +158 °F) |
|
EGIL200/211/213/223/241/EGIL243断路器分析仪 说明文档 |
|
