奥地利OMICRON CPX 200中高压设备多功能测试仪由爱仪器仪表网代理, 专为满足当今需求和应对未来能源系统挑战而设计。它结构紧凑、功能强大、坚如磐石，为下一代多功能测试树立了全新*。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

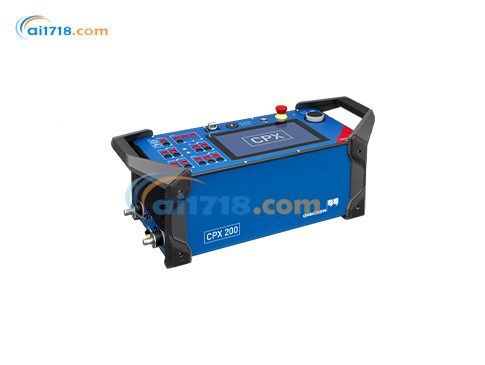

OMICRON CPX 200中高压设备多功能测试仪产品简介
CPX 200 专为满足当今需求和应对未来能源系统挑战而设计。它结构紧凑、功能强大、坚如磐石，为下一代多功能测试树立了全新*。CPX 200 根据国际公认标准开发，符合所有现行用户安全和网络安全要求，是变电站调试和中高压设备诊断测试的理想选择。产品具备优异的性能，无论硬件、软件和附件均十分出色，能够确保长期可靠，为用户带来*大价值。
绝缘电阻测试于一体。得益于集成的通用高压源，您可以在*短的时间内，通过*少的接线工作来对绝缘质量进行诊断。HVX10 采用优化的测试程序，将电压扫描和频率扫描相结合。支持 1 至 600 Hz 的超宽频率范围，让您可以结合非工频数据对绝缘状况进行更好的评估。该测试程序还有助于发现其他特定问题，例如绝缘层的水分渗入、过早老化或其他与电压相关的缺陷特征。一键式卡扣锁系统让您可以轻松地在 CPX 200 上完成 HVX10 的安装和拆卸。

OMICRON CPX 200中高压设备多功能测试仪产品优势
能够生成针对设备的测试计划（包括接线图）
根据行业标准进行自动评估
通过 OMICRON Continuity 访问 CORTEX Grid 数据库（包括 PTM 数据库）
多窗口支持多设备和馈线测试
设计时充分考虑可评估性，提供简单全面的测试工作流程
设备铭牌深入详尽，有助于生成高质量数据集
使用 OMICRON Cloud Link 将测试数据无缝上传至 CORTEX Grid，无需手动输入数据，确保工作流程顺畅、自动化。
只需使用由 OMICRON 软件和设备生成的测试文件，即可省时省力、轻松高效地传输设备数据。
OMICRON Cloud Link 专为可扩展性而设计，可与贵组织共同成长，支持从单次上传到批量迁移现有数据库数据的所有操作。
即使无法访问互联网，测试文件仍可在本地使用，确保工作流程的连续性，并在过后与 CORTEX Grid 同步。
功能强大
通过一次侧信号注入获得*佳测试效果：
1000 A AC/DC *大输出的大电流模块
10 kV AC/DC，输出的 HVX10 模块
测试频率范围：1 – 600 Hz 和直流
测量精度高

CPX 200中高压设备多功能测试仪释放潜能
以安全为本
借助我们的安全功能，降低电气安全风险：
红色/绿色信号灯
急停按钮
INTERLOCK 钥匙
符合 EN 50191 标准的工作流程
带指示灯的接线指引
可选附件：外部*示灯* 即将推出
单位空间*大功率
所有测试均由总重量低于 30 kg 的系统完成
CPX 200：10.6 kg
大电流模块：3.3 kg
HVX10 14.8 kg
通过轻量化系统解决方案，避免重物搬运与物流制约
模块化
可测试电力变压器、仪用互感器和开关
通过集成大电流模块和紧凑型高压源 HVX10 扩展应用范围
配备“Click&Play”系统，附件可调节
通过背包或运输箱实现多种方式的运输
借助定制 PC 软件 CPXpert 进行引导式测试
通过 CPX TouchControl 快速操作
使用我们面向未来的云系统 CORTEX Grid 进行高效分析
操作简便
组合式测量通道可*大限度减少接线工作
真正的三相电压源
彩色多点触摸屏带有自动亮度调节功能
引导式测试执行过程，按铭牌数据提供详尽的支持
在单一用户界面中进行多设备测试
自动记录完整测试结果
自始至终简化测试计划和报告

CPX 200中高压设备多功能测试仪应用
通用：
快速测试
绝缘电阻
功率/介损因数
仪用互感器
变比
变比（电压）
低功率仪用互感器变比
拐点
绕组电阻
负载
极性
绝缘电阻
功率/介损因数
电力变压器
变压器匝比
绕组电阻
去磁
短路阻抗/漏抗
绝缘电阻
功率/介损因数
励磁电流（即将推出）
断路器
时间
控制线圈电流和电机电流
静态接触电阻
绝缘电阻
功率/介损因数

OMICRON CPX 200中高压设备多功能测试仪产品订购信息

Power Transformer	Instrument Transformer	Switchgear	Multifunctional
Essential	硬件	硬件	硬件	硬件
	> CPX 200	> CPX 200	> CPX 200	> CPX 200
	用户界面	用户界面	用户界面	用户界面
	> CPX 200 TouchControl	> CPX 200 TouchControl	> CPX 200 TouchControl	> CPX 200 TouchControl
	> CPXpert PC 版	> CPXpert PC 版	> CPXpert PC 版	> CPXpert PC 版
	测试许可协议	测试许可协议	测试许可协议	适用于下列项目的 Essential 测试许可协议
	> TR 变比	> CT 变比	> 开关时序	> 电力变压器
	> TR 绕组电阻	> CT 绕组电阻	> 开关接触电阻	> 仅用互感器
	> TR 去磁	> CT 负载	> Quick	> 开关
	> Quick	> Quick
组合节省: > -10 % (Multifunctional) > -5 % (Application)	-	-	-	-
Standard	硬件	硬件	硬件	硬件
	> + 大电流模块	> + 大电流模块	> + 大电流模块	> + 大电流模块
	用户界面	> +CPOL3	用户界面	> +CPOL3
	> +CPXpert Advanced	用户界面	> +CPXpert Advanced	用户界面
	测试许可协议	> +CPXpert Advanced	测试许可协议	> +CPXpert Advanced
	> TR 短路阻抗 1	测试许可协议	> 开关线圈电流	适用于下列项目的 Standard 测试许可协议
		> CT 励磁	> 开关电机电流	> 电力变压器
		> CT 变比 V		> 仅用互感器
		> CT 变比低功耗		> 开关
		> VT 变比
		> VT 负载
		> 极性检查
组合节省: > -15 % (Multifunctional) > -10 % (Application)	-	-	-	-
Enhanced	硬件	硬件	硬件	硬件
	> +HVX10	> +HVX10	> +HVX10	> +HVX10
	测试许可协议	测试许可协议	测试许可协议	适用于下列项目的 Enhanced 测试许可协议
	> C 4.0/FF 必备	> C 4.0/FF 通用	> C 4.0/FF 通用	> 电力变压器
	> C 4.0/FF/PC 总	> + 绝缘电阻	> C 4.0/FF 通用	> 仅用互感器
	> C & DF/FF/C11		> + 绝缘电阻	> 开关
	> C & DF/FF/C21
	> C & DF/FF 通用
	> 绝缘电阻
组合节省: > -20 % (Multifunctional) > -15 % (Application)	-	-	-	-
Complete	不适用	不适用	不适用	用户界面： > +CORTEX Grid Standard 年度数字许可协议： > * 所有测试许可协议 > 采用订阅制。 > * 未来推出的 > CPX 200 许可协议 > 将自动包含在内
节省:	-	-	-	-
-50%(*年)
编辑分享

奥地利OMICRON CPX 200中高压设备多功能测试仪产品技术参数

电流输出
输出	输出范围	U*	频率
OUT A	0 - 70 A	42 V	0.1 - 599 Hz
OUT A	0 - 35 A	85 V	0.1 - 599 Hz
OUT A	0 - 8 A	85 V	0.1 - 599 Hz
OUT A	0 - 100 A	60 V	直流
OUT A	0 - 50 A	120 V	直流
OUT A	0 - 12 A	50 V	直流
HC 模块1000 A	0 - 1000 A	12 V	0.1 - 599 Hz, 直流
HC 模块100 A	0 - 100 A	5 V	直流
电流输出的内部测量
输出	输出范围	频率	准确度²
OUT A	0 - 1 A	0.1 - 599 Hz, 直流	0.02% + 0.05 mA
OUT A	1 - 50 A	0.1 - 599 Hz, 直流	0.05% + 2 mA
OUT A	50 - 100 A	0.1 - 599 Hz, 直流	0.1% + 5 mA
HC 模块1000 A	0 - 1000 A	0.1 - 599 Hz, 直流	0.04% + 400 mA
HC 模块100 A	0 - 100 A	直流	0.02% + 60 mA
电压输出
输出	输出范围	I*	频率
OUT A	0 - 85 V	16 A	0.1 - 599 Hz
OUT A	0 - 42 V	32 A	0.1 - 599 Hz
OUT A	0 - 120 V	20 A	直流
OUT A	0 - 60 V	32 A	直流
OUT B	0 - 300 V (1x), L-N	0.3 A (1x)	0.1 - 599 Hz
OUT B	0 - 150 V (3x), L-N	0.3 A (3x)	0.1 - 599 Hz
电压输出的内部测量
输出	输出范围	频率	准确度²	条件
OUT A	0 - 100 V	0.1 - 599 Hz, 直流	0.07% + 10 mV
OUT B	0 - 300 V	0.1 - 599 Hz, 直流	0.07% + 150 mV	三相运行： 对称负载 > 5 kΩ 单相运行：负载 > 10 kΩ
OUT B	0 - 300 mV	0.1 - 599 Hz, 直流	0.05% + 20 μA	负载 < 100 Ω
电流输入
输入	输入范围	输入阻抗	频率	准确度²
IIN 1 & IIN 2	0 - 10 A	<0.1 Ω	0.1 - 599 Hz, 直流	0.04% + 200 μA
BIN OUT 1, BIN OUT 2	0 - 15 A		0.1 - 599 Hz, 直流	0.25% + 3 mA
电压输入
输入	输入范围	输入阻抗	频率	准确度²³（±(测量值百分比 + 偏移量)）
VIN 1 & VIN 2	0 – 300 V	1 MΩ ∥ 100 pF	0.1 – 599 Hz,直流	0.03% + 0.02 mV
BIN IN 1 & BIN IN 2 & BIN IN 3	0 – 300 V	1.1 MΩ ∥ ≤ 1nF	0.1 – 599 Hz,直流	0.05% + 2 mV
BIN OUT 1 & BIN OUT 2	0 – 300 V		0.1 – 599 Hz,直流	0.5% + 1 000 mV
电流互感器变比的测量
输出	输入	额定变比	测试电流(典型值)	准确度* - 变比	准确度* - 相位
OUT A	IIN 1	3:1 – 10:1	50 A	0.05%	0.05°
OUT A	IIN 1	10:1 – 100:1	50 A	0.09%	0.05°
OUT A	IIN 1	100:1 – 1 000:1	50 A	0.06%	0.05°
OUT A	IIN 1	1 000:1 – 3 000:1	50 A	0.07%	0.08°
HC 模块 1000 A	IIN 1	100:1 – 1 000:1	1000 A	0.08%	0.7°
HC 模块 1000 A	IIN 1	1 000:1 – 10 000:1	1000 A	0.08%	0.2°
HC 模块 1000 A	IIN 1	10 000:1 – 30 000:1	1000 A	0.09%	0.45°
电力变压器和电压互感器变比 V IN 1 (OUT B)和 V IN (HV OUT)的测量
输出	输入	额定变比	测试电压(典型值)	准确度* - 变比	准确度* - 相位
OUT B	VIN 1	1:1 – 10:1	300 V	0.05%	0.05°
OUT B	VIN 1	10:1 – 100:1	300 V	0.05%	0.05°
OUT B	VIN 1	100:1 – 1 000:1	300 V	0.05%	0.05°
OUT B	VIN 1	1 000:1 – 10 000:1	300 V	0.08%	0.1°
HVX10 HV 输出	VIN HVX10	3:1 – 10:1	900 V	0.09%	0.05°
HVX10 HV 输出	VIN HVX10	10:1 – 100:1	30 000 V	0.09%	0.05°
HVX10 HV 输出	VIN HVX10	100:1 – 1 000:1	10 000 V	0.09%	0.05°
HVX10 HV 输出	VIN HVX10	1 000:1 – 10 000:1	10 000 V	0.09%	0.1°
电力变压器变比的测量
输出	输入	额定变比	测试电压(典型值)	准确度* - 变比	准确度* - 相位
OUT B	BIN IN	1:1 – 10:1	3 × 150 V	0.09%	0.05°
OUT B	BIN IN	10:1 – 100:1	3 × 150 V	0.09%	0.1°
使用 V IN 1 的电阻测量
输出	电阻	测试电流(典型值)	准确度
OUT A DC	1 000 – 10 000 Ω	0.005 A	0.05%
OUT A DC	100 – 1 000 Ω	0.02 A	0.05%
OUT A DC	10 – 100 Ω	0.1 A	0.05%
OUT A DC	1 – 10 Ω	0.3 A	0.05%
OUT A DC	0.1 – 1 Ω	2 A	0.08%
OUT A DC	0.01 – 0.1 Ω	5 A	0.08%
OUT A DC	0.001 – 0.01 Ω	32 A	0.08%
HC 模块 100 A DC	20 μΩ – 20 mΩ	50 A	0.05%
HC 模块 100 A DC	100 μΩ – 20 mΩ	100 A	0.04%
HC 模块 100 A DC	10 μΩ – 1 000 mΩ	1 000 A	0.07%
HC 模块 100 A DC	1 μΩ – 100 mΩ	1 000 A	0.07%
CPX 200 性能参数
电压	额定范围: 100 V AC – 240 V AC 允许: 85 V AC – 264 V AC
额定频率	额定值 50 Hz / 60 Hz 允许: 45 Hz – 65 Hz
功率消耗	持续: < 3.5 kVA 峰值: < 7.0 kVA, 持续时间 < 10 s
电源熔丝	16 A
CPX 200 和 HVX10 环境条件
温度	运行: -10 °C – +55 °C 存储: -30 °C – +70 °C
空气湿度	相对湿度 5% – 95%, 无凝露
防护等级	CPX 200: IP21 HVX10: IP21
EMC	IEC/EN 61326-1, FCC 第 15 部分 A 类 B 子项
最高海拔	运行: 2 000 m 最高 5 000 m (规格受限)5 存储: 12 000 m
CPX 200 和 HVX10 机械参数
尺寸	CPX 200 尺寸†: 465 × 228 × 175 mm HVX10 尺寸: 455 × 229 × 170 mm
重量	CPX 200: 10.6 kg CPX 200 + HCM7: 13.9 kg HVX10: 14.8 kg
