880PL-DC直流耐压测试仪

• 产品介绍
• 技术参数
• 相关附件
• 技术支持

瑞士HAEFELY(哈弗莱) 880PL-DC直流耐压测试仪由爱仪器仪表网代理，本产品是一款用于测试电气设备绝缘强度的现代化解决方案。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

880PL-DC直流耐压测试仪产品概述

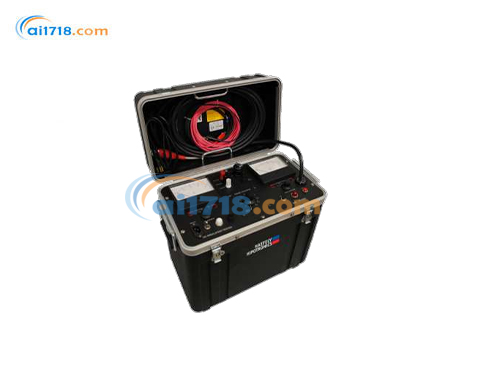

Hipotronics 880PL-DC 数字直流耐压测试仪是一款用于测试电气设备绝缘强度的现代化解决方案。880PL-DC 配备了先进的数字接口和全面的安全功能，确保在任何情况下都能实现简便的操作、准确的测试结果和操作人员的安全。无论负载电流如何，880PL-DC 都能提供**的千伏表读数。电压测量直接在高压变压器的输出端进行，而电流测量则在回流端进行，以确保*高的测量精度。输出功率通过全波倍压器产生。

880PL-DC直流耐压测试仪产品特征
直流耐压测试，*高电压 80kV，电流 10mA
轻巧坚固的设计，适合野外使用（57磅/25.8公斤）
测量输出电压、漏电流、绝缘电阻（IR）和极化指数（PI）。
可调节的测试参数包括目标电压、*大泄漏、斜坡速率和停留时间
记录测试结果并通过 USB 2.0 传输数据
7英寸彩色触摸屏显示器，亮度可调
全波电压倍增器
如果输入电源中断，显示仪表将通过联锁装置、紧急停止装置和电池备用电源进行安全操作。
内部放电电磁阀
800 系列直流高压测试仪是用于现场测试电缆、端子、电机、发电机和其他电气设备的经济高效的解决方案。
所有型号均采用一体式或两体式结构，外壳坚固耐用。每台仪器都配有一根坚固且耐用的高压测试电缆。
本产品系列包括 15kV、80kV、120kV 和 170kV 直流型号。
800 系列的特点是无论负载电流如何，都能实现*的千伏计读数。电压测量直接在输出端进行。
独特的保护电路可确保在测试对象和内部变压器电源在高压切换时断开，以确保*高安全性。
输出功率由全波倍压硅整流电路产生。
产品特性
环保型 FR3™变压器油
坚固便携的结构
带屏蔽的输出电缆
全波倍压整流器
零启动互锁和保护电路
内部放电 solenoid（电磁线圈）
仪表精度为满量程的 ±2%
5 - 10 mA 电流额定值
外部互锁装置
三量程电压表
四量程电流表
满负载时无泄漏
瞬时过载继电器
高压输出中的浪涌限制电阻

880PL-DC直流耐压测试仪产品产品优势
非常适合现场测试应用。
当高压关闭时，电源和测试对象会自动接地。
设置时间短，控制面板简单。
*的电流测量和保护电路，旨在消除误跳闸和保证安全。

产品应用
电缆
变压器
电气开关设备
电机
发电机
其他电气设备
*后一段
15kV 和 80kV 型号采用一体式设计；
120kV 和 170kV 型号采用控制器（分体式）设计

随附配件

25 英尺高压输出电缆，带夹子
25 英尺高压回流电缆，带夹子
25英尺高压接地电缆，带夹子
15英尺高压接地电缆，带夹子
6英尺输入电源线
互锁插头
联锁手开关
用户手册

部件编号	描述
HIDA13-280	接地棒，120kV*大电压
SPK1-815PL	815PL的备件套件
SPK1-880PL-10mA	880PL-10mA的备件套件
SPK1-8120-SPL	8120-SPL的备件套件
SPK1-8170-SPL	8170-SPL的备件套件
EXT-WARN-1

瑞士HAEFELY(哈弗莱) 880PL-DC直流耐压测试仪产品规格

型号编号	815PL-*	880PL-10mA-*	8120-SPL-*
系统输出（V）	0 - 15 kV DC	0 - 80 kV DC	0 - 120kV DC
系统输出（A）	5mA	10mA	5mA
极性	负极输出，正极接地	负极输出，正极接地	负极输出，正极接地
Metering 精度	±2% of full scale	±2% of full scale	±2% of full scale
纹波	0.5% per mA at rated resistance	0.5% per mA at rated resistance	小于2.5%
尺寸（宽×高×深）	控制器：16.5×9×18 in（42×23×46 cm） 高压部分：在控制器内	控制器：16.5×9×18 in（42×23×46 cm） 高压部分：在控制器内	控制器：12×10×19 in（30×25×48 cm） 高压部分：12×10×30 in（30×25×75 cm）
重量	控制器 净重：49 lbs (22 kg) 运输重量：64 lbs (29 kg) 高压部分 在控制器内	控制器 净重：78 lbs (35 kg) 运输重量：90 lbs (41 kg) 高压部分 在控制器内	控制器 净重：25 lbs (11 kg) 运输重量：35 lbs (16 kg) 高压部分 净重：102 lbs (46 kg) 运输重量：122 lbs (55 kg)
输入电压和频率	*在型号编号中，用“A”表示120V 60Hz输入，用“B”表示230V 50Hz输入	*在型号编号中，用“A”表示120V 60Hz输入，用“B”表示230V 50Hz输入	*在型号编号中，用“A”表示120V 60Hz输入，用“B”表示230V 50Hz输入
包含的配件	高压输出电缆：带可更换插头的屏蔽RG34U，25英尺（7.6米） 校准证书	高压输出电缆：带可更换插头的屏蔽RG34U，25英尺（7.6米） 校准证书	返回电缆：25英尺（7.6米） 校准证书
