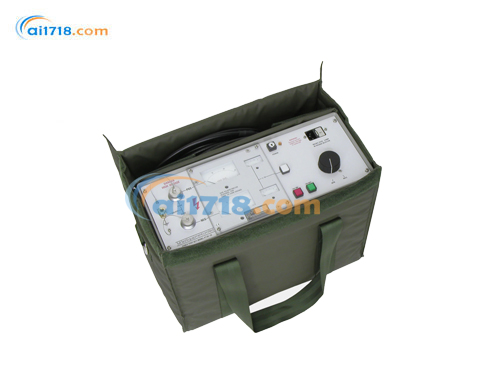

英国T&R PT30-10 MK3直流耐压测试仪
英国T&R PT30-10 MK3直流耐压测试仪由爱仪器仪表网代理，本产品用于对已安装的电缆和接头系统进行测试。它提供高达 ±30kVdc 的可变输出电压和*大 10mA 的充电电流。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
可选附件
| 附件 | PT18-10 零件号 | PT30-10 零件号 |
|---|---|---|
| 10 米高压导线 | A063-193 | A064-111 |
| 10 米接地线 | A064-112 | A064-112 |
| 15 米高压导线 | A063-172 | A064-100 |
| 15 米接地线 | A064-101 | A064-101 |
| 20 米高压导线 | A064-156 | A064-156 |
| 20 米接地线 | A064-157 | A064-157 |
输出
PT 系列电缆测试系统均配备高品质高压输出连接器，并随附可拆卸的部分屏蔽输出电缆。
| 设备型号 | 电压范围 | 连续 5 分钟输出电流 | 最大输出电流 |
|---|---|---|---|
| PT18-10 | 0 至 ±18kV | 5mA | 10mA |
| PT30-10 | 0 至 ±30kV | 5mA | 10mA |
注：上述间歇工作时间后需停机 15 分钟，该参数基于环境温度 25℃条件。
计量
PT 系列设备的正负输出电压通过高压输出端的独立模拟仪表分别计量。
| 设备型号 | 量程 | 精度 |
|---|---|---|
| PT18-10 | 0-20kV | 满量程的 ±1.5% |
| PT30-10 | 0-30kV | 满量程的 ±1.5% |
两款设备的输出电流均通过双量程模拟仪表计量，按下毫安表旁的 “÷10” 按钮可切换至 1mA 量程。
| 设备型号 | 量程 | 精度 |
|---|---|---|
| PT18-10 | 10mA | 满量程的 ±2.5% |
| 1mA | 满量程的 ±2.5% | |
| PT30-10 | 10mA | 满量程的 ±2.5% |
| 1mA | 满量程的 ±2.5% |
PT18-10 和 PT30-10 配备输出过载跳闸保护，跳闸阈值为 12mA。
负载放电系统
PT18-10 和 PT30-10 内置自动内部负载放电系统，当输出关闭时，通过每个输出端的 20kΩ 电阻将负载接地。放电系统额定每 15 分钟在每个输出端释放 2.5kJ 能量，其中 PT18-10 可从 18kV 电压下对每个输出端最大 10μF 的负载电容放电，PT30-10 可从 30kV 电压下对每个输出端最大 4μF 的负载电容放电。
DP20 放电探针（适配设备最大输出电压）
PT 系列设备随附 DP20 或 DP40 型手动放电探针，可释放更高容量的负载电容。
| 规格 | PT18-10 | PT30-10 |
|---|---|---|
| 标配放电探针 | DP20 | DP40 |
| 放电探针： | ||
| 最大放电电压 | 20kV | 40kV |
| 电阻 | 30kΩ | 60kΩ |
| 最大放电能量 | 3.6kJ | 7.2kJ |
| 探针额定最大电压下的最大放电电容 | 15μF | 11μF |
| 设备型号 | 供电参数 |
|---|---|
| PT18-10 mk3 | 115V/230V±10% 自动选择，50/60Hz 单相，最大 600VA |
| PT30-10 mk3 | 115V/230V±10% 自动选择，50/60Hz 单相，最大 750VA |
设备输出端配备过载跳闸保护，输入端和控制电源配备保险丝保护。PT18-10 和 PT30-10 的设计符合 BS EN61010 标准要求。
设备设有接地端子，必须连接至低阻抗本地接地（标准配置不含接地线）。
温度范围与尺寸重量
| 设备型号 | 存储温度 | 工作温度 | 尺寸 | 重量 |
|---|---|---|---|---|
| PT18-10 | -20℃ 至 60℃ | 0℃ 至 45℃ | 471x144x362mm | 设备本体：17kg；含便携包及导线：25kg |
| PT30-10 | -20℃ 至 60℃ | 0℃ 至 45℃ | 471x191x362mm | 设备本体：25kg；含便携包及导线：32kg |
