波兰SONEL S.A.（索耐） LKZ-2500/LKN-2500/LKD-2500地下管线定位系统
波兰SONEL(索耐) LKZ-2500/LKN-2500/LKD-2500地下管线定位系统由爱仪器仪表网代理，LKZ 定位系统由 LKN 发射器和 LKD 探测器组成，可对埋于地下的物体进行定位、识别并追踪其走向。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
LKZ-2500/LKN-2500/LKD-2500地下管线定位系统产品介绍

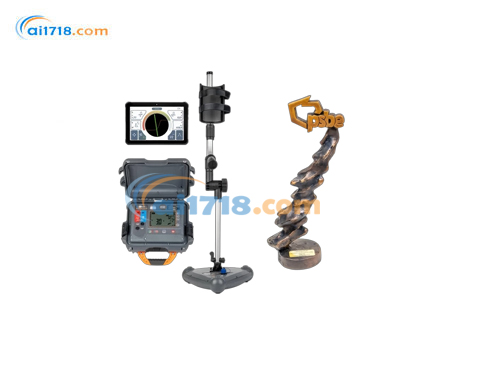

LKZ 定位系统由 LKN 发射器和 LKD 探测器组成，可对埋于地下的物体进行定位、识别并追踪其走向。可探测目标包括：
电源线和电缆、控制电缆、通信电缆
防雷系统地下元件、阴极保护系统
给排水系统
燃油传输系统（输油管道、燃气管道）
供暖系统及预制保温管道
LKZ 系列产品为能源、安装、建筑、铁路、通信、给排水、供暖、大地测量等多个行业的土方工程提供重要支持。
LKN-2500 发射器向地下目标注入定位信号，沿目标部署的 LKD-2500 探测器追踪该信号。目标位置信息将显示在与探测器连接的 Sonel LKZ 移动应用程序上，通过观察指南针读数和探测信号强度即可确定目标走向。
系统支持电缆追踪及通过移动应用记录路线，相关文件可导出并共享给其他用户（包括未配备 LKN-2500 / LKD-2500 设备的用户）。
系统具备两种工作模式：
被动模式（无需使用 LKN-2500 发射器）
主动模式（需使用 LKN-2500 发射器），主动模式支持三种信号注入方式：
galvanic（ galvanic 法）：通过鳄鱼夹和测试线直接向目标注入追踪信号
clamp（钳形法）：通过感应钳向目标注入追踪信号
inductive（感应法）：利用设备内置天线感应式向目标注入追踪信号
型号选择
| 型号 | 包含组件 |
|---|---|
| LKZ-2500 | 发射器、探测器、控制面板、长手柄 |
| LKZ-2500 Start | 发射器、探测器、长手柄 |
| LKZ-2500 Lite | 发射器、探测器、短手柄 |
| LKD-2500 | 探测器、短手柄 |
核心组件特性
LKN-2500 发射器
支持直接 galvanic（ galvanic ）连接或感应连接模式，内置发射天线
兼容发射钳
坚固外壳设计
防护等级：IP67
LKD-2500 探测器
主动模式：与 LKN-2500 发射器配合使用，支持 8 kHz、32 kHz 频率（信号模式）
被动模式：支持以下频率
50 Hz、60 Hz（电力模式）
2...65 kHz（无线电模式）
防护等级：IP65
Sonel LKZ 移动应用
该应用与 Sonel LKD-2500 探测器配套使用，可实现目标追踪、路线记录（含航点 GPS 位置及附加读数），并具备以下功能：
实时定位预览
测量至特定航点的距离
向其他移动设备导出路线
从移动设备内存读取路线
预览所有记录参数
路线合并
为路线及测量点添加备注
订购信息
| 配件 | LKZ-2500（WMGBLKZ2500） | LKZ-2500 Start（WMGBLKZ2500START） | LKZ-2500 Lite（WMGBLKZ2500LITE） | LKD-2500（WMGBLKD2500） |
|---|---|---|---|---|
| LKN-2500 发射器（WMGBLKN2500） | 1 台 | 1 台 | 1 台 | - |
| LKD-2500 探测器（WMGBLKD2500） | 1 台 | 1 台 | 1 台 | 1 台 |
| 控制面板（WAPOZTAB08） | 1 个 | - | - | - |
| 5 米 1 kV 测试线（香蕉插头）红 / 蓝（WAPRZ005REBB / WAPRZ005BUBB） | 2 根 / 1 根 | 2 根 / 1 根 | 2 根 / 1 根 | - |
| 1 kV 20 A 鳄鱼夹红 / 蓝（WAKRORE20K02 / WAKROBU20K02） | 3 个 / 1 个 | 3 个 / 1 个 | 3 个 / 1 个 | - |
| 30 cm 接地探针（WASONG30） | 2 个 | 2 个 | 2 个 | - |
| 电池充电器 Z-7 + 230 V 电源线（WAZASZ7） | 1 套 | 1 套 | 1 套 | - |
| 电池充电器 Z-32（WAZASZ32） | 1 个 | 1 个 | 1 个 | 1 个 |
| L-10 便携箱（WAFUTL10） | - | - | 1 个 | 1 个 |
| XL-1 便携箱（WAFUTXL1） | 1 个 | 1 个 | - | - |
| 1 型肩带（WAPOZSZE7） | 1 条 | 1 条 | - | - |
| 短手柄（WAPOZUCH14） | - | - | 1 个 | 1 个 |
| 长手柄（WAPOZUCH15） | 1 个 | 1 个 | - | - |
| 控制面板支架（WAPOZUCH16） | 1 个 | 1 个 | - | - |
| 检定证书 | 1 份 | 1 份 | 1 份 | 1 份 |
LKZ-2500/LKN-2500/LKD-2500地下管线定位系统规格
| 技术参数 | 规格 |
|---|---|
| 防护等级 | IP67 |
| 供电方式 | - |
| 充电电池 | 锂离子电池 7.2 V 9.8 Ah |
| 电池供电工作时间 | 最长 16 小时 |
| 发射功率 | - |
| galvanic（ galvanic ）法 | 最大 3.6 W |
| 感应法 | 最大 84 VA |
| 尺寸 | 318×257×152 mm |
| 重量 | 3.4 kg |
| 工作温度 | -10…+50°C |
| 存储温度 | -20…+60°C |
| 参考温度 | 23±2°C |
| 技术参数 | 规格 |
|---|---|
| 最大探测深度 | 6 m |
| 深度测量精度 | - |
| 电力模式 | 测量值的 ±10% |
| 无线电模式 | 测量值的 ±10% |
| 信号模式（8 kHz） | 测量值的 ±5% 起 |
| 信号模式（32 kHz） | 测量值的 ±2.5% 起 |
| 防护等级 | IP65 |
| 供电方式 | - |
| 充电电池 | 锂离子电池 3.6 V 6.7 Ah |
| 电池供电工作时间 | 最长 13 小时 |
| 尺寸 | 290×275×100 mm |
| 重量 | 1.2 kg |
| 工作温度 | -10…+50°C |
| 存储温度 | -20…+60°C |
| 参考温度 | 23±2°C |
| 相对湿度 | 20...90% |
