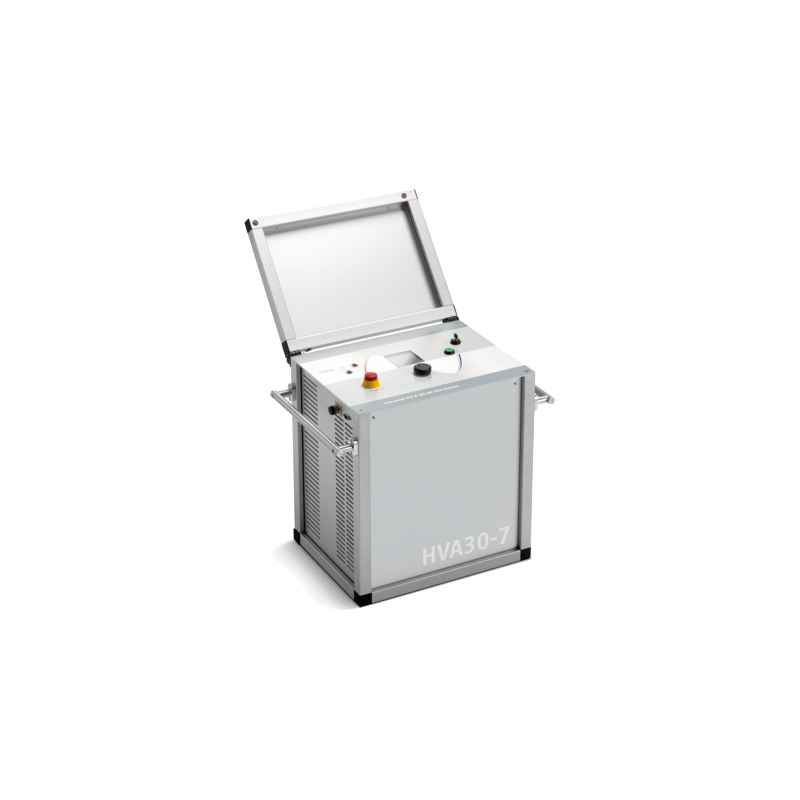

奥地利B2 HVA30-7超低频电缆测试系统
奥地利B2 HVA30-7超低频电缆测试系统由爱仪器仪表网代理，本产品是 HVA 系列高功率款试验仪，输出电流*高可达 120 毫安，大幅提升了*大负载能力，进而延长了可测试电缆的长度。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
HVA30-7 是 HVA 系列高功率款试验仪，输出电流*高可达 120 毫安，大幅提升了*大负载能力，进而延长了可测试电缆的长度。该设备为紧凑型便携式超低频试验仪，适用于评估*高 15 千伏的中压电缆状态（符合 IEEE 400.2 标准）。除超低频正弦波、方波测试及直流测试外，HVA30-7 还支持护套测试和护套故障定位 *。
产品特点
高功率性能：结合体积、重量与输出负载来看，设备性能表现优异。在 0.1 赫兹、24 千伏测试条件下，可测试的电缆长度*长达 24 千米 **。
连接便捷：现场操作无需笔记本电脑，所有测试结果可后续通过 USB 接口导出，借助 b2 控制中心软件完成深度分析与便捷报告生成。
安全至上：配备电子 + 机械双重同步放电装置，集成 50/60 赫兹下 12 千伏反送电保护，为操作人员提供*高等级安全保障。
连接方式灵活：耐用型高压连接器支持适配不同长度的高压测试线，可快速更换，且能轻松升级以集成诊断系统。
*大输出电压：峰值 34 千伏、有效值 24 千伏输出负载：0.1 赫兹、24 千伏有效值下可达 6.0 微法
产品优势
无间断工作时长
HVA 系列试验仪专为规格范围内的连续运行设计，无工作时长限制。
紧凑便携
HVA 系列试验仪以*便携性为设计核心，可广泛适用于各类现场测试场景。
干式系统设计
采用无电弧触点结构，无需更换绝缘油，省去日常维护工作，实现近乎免维护的使用体验。
真正的模块化设计
所有 HVA 系列试验仪均可通过后期加装 PD、TD 或 PDTD 系列产品，轻松扩展为完整的诊断系统，有效降低初期投入成本。
全功率范围内输出纯正弦波电压（不受负载影响）
高压测试线可轻松更换
具备击穿电压与负载检测功能
设备显示屏可实时示波器式显示输出电压
可通过定制软件工具编辑可编程测试序列
供货范围
| 产品 / 配件名称 | 数量 | 产品编号 |
|---|---|---|
| HVA30-7 超低频高压试验仪 | 1 | SH5005 |
| 5 米 MC14 高压测试线（HVA54-3） | 1 | GH0655 |
| 6 平方毫米 4 米透明 M6 夹头接地线 | 1 | GH0522 |
| Rafix 16 钥匙开关备用钥匙 | 1 | KEC0007 |
| 3 米 DB9 公对公串口线 | 1 | KEK0017 |
| FTDI 芯片 USB 转 RS232 线（UC232R-10） | 1 | KEK0049 |
| 带 C19 连接器的国标电源线 | 1 | XKEK0002 |
| 含电脑软件及 HVA 相关文档的 USB 闪存盘 | 1 | GZD5026 |
| 多语言版 b2 HVA 系列安全说明书 | 1 | DHV1440 |
可选配件
| 附加配件 | 产品编号 | 推荐诊断选件 | 产品编号 |
|---|---|---|---|
| 60 千伏放电棒（12k/8k）1100 毫米 | GH0629 | PDTD68 超低频诊断系统 | SH5060 |
| 带轮航空箱 | VKR0071 | TD60-MC 介损诊断系统 | SH5023 |
输出特性
| 项目 | 规格 | 数值 |
|---|---|---|
| 输出电压 | 超低频正弦波 | 0~34 千伏（峰值）、0~24 千伏（有效值） |
| 直流 | -34 千伏～34 千伏 | |
| 超低频方波 | 0~34 千伏 | |
| 护套测试 | 0~10 千伏（负极性） | |
| 电压设定分辨率 | - | 0.1 千伏 |
| 交流频率范围 | - | 0.01 赫兹～0.1 赫兹 |
| 频率设定分辨率 | - | 0.01 赫兹 |
| 输出电流 | 交流 | 最大 90 毫安（有效值） |
| 直流 | 最大 120 毫安 | |
| 护套测试脱扣电流 | - | 0.1~5 毫安 |
| 护套故障定位电流 | - | 最大 35 毫安 |
| 工作循环 | - | 连续运行，无工作时长的热限制 |
高压测试
| 项目 | 规格 |
|---|---|
| 测试类型 | 超低频耐压测试、直流测试、护套测试 |
| 护套故障定位（需额外配备护套故障定位仪） | 脉冲 / 周期：1:3/4 秒、1:5/4 秒、1:5/6 秒、1:9/6 秒 |
| 真空瓶测试 | |
| 测试模式 | 手动模式、自动测试序列（用户可自定义） |
| 电弧管理模式 | 电弧续燃模式、电弧脱扣模式 |
| 标准合规性 | 超低频耐压测试符合 IEEE 400.2、德国 DIN VDE 0276-620（欧洲电工标准化委员会 HD 620 S2）、DIN VDE 0276-621（欧洲电工标准化委员会 HD 621 S1）标准；交流及护套测试符合 IEC 60502-2/IEC 60229 标准 |
| 项目 | 规格 | 数值 |
|---|---|---|
| 输出电压测量范围 | 交流真有效值 | - |
| 最大显示值 | 交流真有效值 | 53 千伏（有效值） |
| 分辨率 | 交流真有效值 | 0.1 千伏（有效值） |
| 精度 | 交流真有效值 | ±0.1 千伏（有效值）± 读数的 1% |
| 最大显示值 | 直流 | 75 千伏 |
| 分辨率 | 直流 | 0.1 千伏 |
| 精度 | 直流 | ±0.1 千伏 ± 读数的 1% |
| 输出电流测量范围 | 交流真有效值 | - |
| 最大显示值 | 交流真有效值 | 106 毫安（有效值） |
| 分辨率 | 交流真有效值 | 0.1/1/10/100 微安（有效值） |
| 精度 | 交流真有效值 | ±1 微安 ± 读数的 1% |
| 最大 / 最小显示值 | 直流 | ±150 毫安 |
| 分辨率 | 直流 | 0.1/1/10/100 微安 |
| 精度 | 直流 | ±1 微安 ± 读数的 1% |
| 电阻测量 | 量程 | 0.1 兆欧～5 吉欧 |
| 分辨率 | 0.1/1/10/100 兆欧 | |
| 精度 | 典型值 10% | |
| 电容测量 | 量程 | 0~30 微法 |
| 分辨率 | 0.01/0.1/1 纳法、0.01/0.1 微法 | |
| 精度 | 典型值 20% | |
| 闪络电压测量 | 量程 | 全输出电压范围 |
