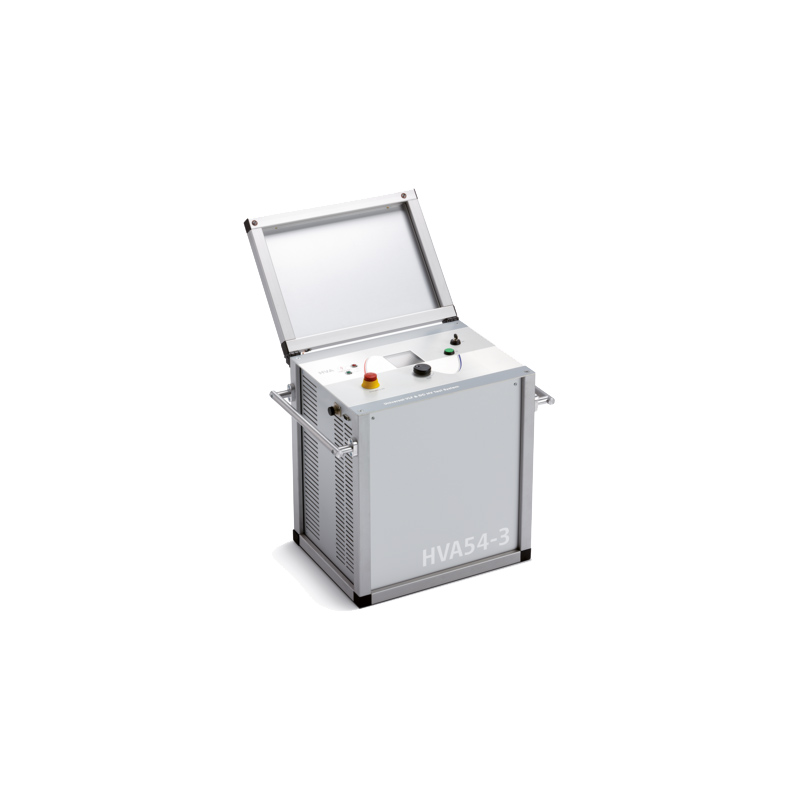

奥地利B2 HVA54-3超低频电缆测试系统
奥地利B2 HVA54-3超低频电缆测试系统由爱仪器仪表网代理，本产品 是 HVA 系列大功率款测试装置，输出电流*高可达 120 毫安，大幅提升了*大负载能力，进而延长了可测试电缆的长度。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
HVA54-3 是 HVA 系列大功率款测试装置，输出电流*高可达 120 毫安，大幅提升了*大负载能力，进而延长了可测试电缆的长度。该装置为紧凑型便携式超低频测试设备，适用于评估*高 30 千伏的中压电缆状态（符合 IEEE 400.2 标准）。除超低频测试（正弦波、方波）和直流测试外，HVA54-3 还支持护套测试及护套故障定位 * 功能。
产品优势
无限制工作时长
HVA 系列测试装置按照技术规格设计，支持持续不间断运行。
紧凑型便携设计
HVA 系列测试装置以高便携性为设计核心，适用场景广泛，可满足各类现场作业需求。
干式系统设计
装置采用无电弧触点结构，无需更换绝缘油，省去日常维护工序，实现近乎免维护的使用体验。
真正的模块化设计
所有 HVA 系列测试装置均可后期加装 PD、TD 或 PDTD 系列产品，轻松扩展为全套诊断系统，有效降低初期投入成本。
全功率范围内输出纯正弦波电压（不受负载影响）
高压测试线可便捷更换
具备击穿电压与负载检测功能
设备显示屏可实时示波器式显示输出电压
可通过定制软件工具编辑可编程测试序列
* 需额外配备护套故障定位仪
供货范围
| 产品 / 配件 | 数量 | 产品编号 |
|---|---|---|
| HVA54-3 超低频高压测试装置 | - | SH5012 |
| 标配配件 | 件 | - |
| HVA54-3 5 米 MC14 高压测试线 | 1 | GH0655 |
| 6 平方毫米 4 米 M6 / 透明夹接地线 | 1 | GH0522 |
| Rafix 16 钥匙开关备用钥匙 | 1 | KEC0007 |
| 3 米 DB9 公对母串口线 | 1 | KEK0017 |
| UC232R-10 FTDI 芯片 USB 转 RS232 线 | 1 | KEK0049 |
| 带 C19 连接器的国标电源线 | 1 | XKEK0002 |
| 含电脑软件及对应 HVA 资料的 U 盘 | 1 | GZD5026 |
| 多语言版 b2 HVA 系列安全说明书 | 1 | DHV1440 |
可选配件 / 选件
| 额外配件 | 产品编号 | 推荐诊断选件 | 产品编号 |
|---|---|---|---|
| 60 千伏 12 千欧 8 千焦 1100 毫米放电棒 | GH0629 | PDTD68 超低频诊断系统 | SH5060 |
| 带轮航空箱 | VKR0071 | TD60-MC 介质损耗角正切诊断系统 | SH5023 |
输出特性
| - | 超低频正弦波 | 0~54 千伏（峰值）、0~38 千伏（有效值） |
|---|---|---|
| 输出电压 | 直流 | -54 千伏～54 千伏 |
| - | 超低频方波 | 0~54 千伏 |
| - | 护套测试 | 0~10 千伏（负极性） |
| 电压设定分辨率 | - | 0.1 千伏 |
| 交流频率范围 | - | 0.01 赫兹～0.1 赫兹 |
| 频率设定分辨率 | - | 0.01 赫兹 |
| 输出电流 | 交流 | 有效值最大 85 毫安 |
| - | 直流 | 最大 120 毫安 |
| 护套测试跳闸电流 | - | 0.1~5 毫安 |
| 护套故障定位电流 | - | 最大 35 毫安 |
| 工作循环 | - | 持续运行，无工作时长的热限制 |
| 测试类型 | 超低频耐压测试、直流测试、护套测试 |
|---|---|
| 护套故障定位
（需额外配备护套故障定位仪） |
脉冲 / 周期：1:3/4 秒、1:5/4 秒、1:5/6 秒、1:9/6 秒 |
| - | 真空瓶测试 |
高压测试（续）
| 测试模式 | 手动模式、自动测试序列（用户可自定义） |
|---|---|
| 电弧管理模式 | 电弧续燃模式、电弧跳闸模式 |
| 标准合规性 | 超低频耐压测试符合 IEEE 400.2、德国 DIN VDE 0276-620（欧洲电工标准化委员会 HD 620 S2）、DIN VDE 0276-621（欧洲电工标准化委员会 HD 621 S1）标准；
|
计量参数
| 输出电压测量 | 交流真有效值 | - |
|---|---|---|
| 最大显示值 | - | 53 千伏（有效值） |
| 分辨率 | - | 0.1 千伏（有效值） |
| 精度 | - | ±0.1 千伏（有效值）± 读数的 1% |
| - | 直流 | - |
| 最大显示值 | - | 75 千伏 |
| 分辨率 | - | 0.1 千伏 |
| 精度 | - | ±0.1 千伏 ± 读数的 1% |
| 输出电流测量 | 交流真有效值 | - |
| 最大显示值 | - | 106 毫安（有效值） |
| 分辨率 | - | 0.1/1/10/100 微安（有效值） |
| 精度 | - | ±1 微安（有效值）± 读数的 1% |
| - | 直流 | - |
| 最大 / 最小显示值 | - | ±150 毫安 |
| 分辨率 | - | 0.1/1/10/100 微安 |
| 精度 | - | ±1 微安 ± 读数的 1% |
| 电阻测量 | 量程 | 0.1 兆欧～5 吉欧 |
| 分辨率 | - | 0.1/1/10/100 兆欧 |
| 精度 | - | 典型值 10% |
| 电容测量 | 量程 | 0~30 微法 |
| 分辨率 | - | 0.01/0.1/1 纳法、0.01/0.1 微法 |
| 精度 | - | 典型值 20% |
| 闪络电压测量 | - | 覆盖全输出电压量程 |
其他特性
| 交流供电 | 190~240 伏，50/60 赫兹，3000 伏安 |
|---|---|
| 产品安全 | 反向馈电保护：50/60 赫兹下 12 千伏； 双放电装置（集成电子 + 机械放电）； 配备外部联锁连接器； 钥匙开关（防止非授权使用） |
| 环境条件 | 工作温度：-10~+50℃（14~122℉）； 存储温度：-25~+70℃（-13~158℉）； 湿度：5%~85%，无凝露 |
| 数据传输 | USB A 型接口、RS232 接口 |
| 报告管理 | 内置存储：最多可保存 50 份报告、40 个测试序列； USB 存储：容量取决于外接 U 盘 |
| 电脑软件 | 标配 b2 控制中心、HVA 控制中心 |
| 外形尺寸（长 × 宽 × 高） | 450 毫米 ×340 毫米 ×520 毫米（17.7 英寸 ×13.4 英寸 ×20.47 英寸） |
| 重量 | 57 千克（125.6 磅） |
