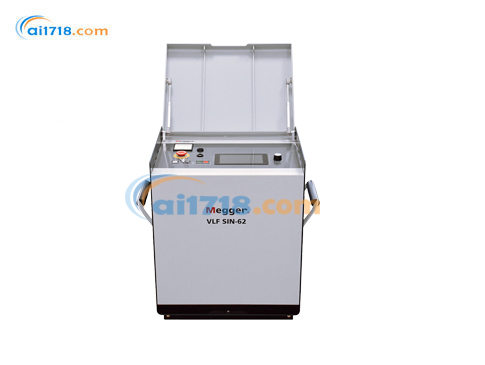

美国MEGGER VLF Sine 62kV中压电缆测试和诊断系统
集成介损（tan delta）功能的 VLF Sine 62 kV，是一款紧凑、耐用且便携的高性能中压电缆测试与诊断系统。
这款 62 kV 测试仪是一款多功能工具：除 VLF（超低频）测试和直流测试外，还可执行护套测试与护套故障定位（需搭配跨步电压探头 ESG NT2 使用）。此外，可选配的内置介损（tan delta）功能可扩展系统功能，实现对电缆完整性与运行状态的双重评估。该智能 VLF 系统能根据电缆长度自动调整测试频率，即便对额定电压 35 kV、*长 25 千米的电缆进行测试，也能轻松且可靠地完成。
现场操作无需外接计算机。VLF 正弦波 62 kV 配备直观的操作软件和大容量内置存储器，可自动评估并存储所有数据。通过 USB 接口或与移动终端的无线连接（即将推出），可轻松导出数据集；借助随设备附赠的 PC 软件 Megger Book Lite，能对数据进行处理并生成报告。用户可在设备上即时查看所有已完成的测量结果，也可在后续任意时间回顾。
经过精心设计的触控友好型用户界面，将用户体验提升至*的高度。即便对于较复杂的电缆诊断方法，所需的培训时间也能降至*短。得益于模拟残余电压指示器，用户可随时掌握被测电缆的状态，从而确保**别的安全性。
该系统还可作为可选局部放电（PD）附件（PDS 62-SIN）的电压源。通过该附件，系统可扩展为通用测试与诊断系统，实现耐压测试、介损诊断及局部放电诊断功能。
VLF 正弦波 62 kV 和 PDS 62-SIN 均可选配运输箱，方便安全运输与存储。
VLF Sine 62kV产品特点
*高测试容量可达 10 μF
连续工作周期
7 英寸大型彩色触摸屏
配备直观用户软件与大容量内置存储器
可选配内置介损（tan delta）功能，可依据 IEEE 400.2 标准或用户自定义趋势限值自动评估
通过可选配的 PDS 62-SIN 局部放电耦合器，可扩展为完整的测试与诊断设备组
具备击穿检测、被测物体自动放电及残余电压指示功能，保障用户*高安全
符合 IEC 60229 标准的护套测试与护套故障定位功能
支持介损（TD）模式与局部放电（PD）模式下的监控式耐压测试
已预留无线数据传输功能
供货范围
固定高压连接电缆（可选 5 米、10 米或 15 米）
电源电缆 / 接地线（可选 5 米、10 米或 15 米）
固定附件包
含 MeggerBook Lite 报告软件的 USB 闪存盘
操作手册
VLF Sine 62kV订购信息
| 产品名称 | 订单编号 |
|---|---|
| VLF SINE 62 kV（含 5 米高压导线） | 1015090 |
| VLF SINE 62 kV（含 10 米高压导线） | 1015091 |
| VLF SINE 62 kV（含 15 米高压导线） | 1016941 |
| 必选电源电缆（任选 1 款） | - |
| 欧盟标准电源电缆 | 810000024 |
| 英国标准电源电缆 | 118307335 |
| 美国标准电源电缆 | 502025220 |
| 澳大利亚标准电源电缆 | 90020435 |
| 必选夹具套装（任选 1 款） | - |
| 欧盟标准 VLF SINE 62 kV 夹具套装 | 2016176 |
| 美国标准 VLF SINE 62 kV 夹具套装 | 2016300 |
| 可选配件 | - |
| 内置介损模块 | 138316309 |
| HVCC VLF SIN-62 泄漏电流校正模块 | 1013605 |
| 外部安全单元（无控制 / 带控制） | 2010001 / 2006112 |
| VLF CS-SF6-UNI-L 测试适配器套装（长 460 毫米） | 1013586 |
| VLF CS-SF6-UNI-K 测试适配器套装（短 310 毫米） | 1013587 |
| PDS 62-SIN 局部放电耦合器 | 详见 PDS 62-SIN 产品说明书 |
| VLF SINE 62 kV 运输箱 | 90041725 |
| PDS 62-SIN 运输箱 | 90023948 |
| ESG NT2 跨步电压探头 | 1014430 |
| VLF SINE 62 kV 测试 / 校准证书 | 2011622 |
| Windows 系统 MeggerBook 3 软件（完整版许可证） | 2015875 |
| 技术指标 | 详细参数 |
|---|---|
| 输出电压 | - |
| VLF 正弦波 | 0 … 44 kV 有效值 / 0 … 62 kV 峰值 |
| 直流电压 | ± 0 … 62 kV |
| VLF 矩形波电压 | 0 … 62 kV |
| 精度 | ± 1 % |
| 分辨率 | 0.1 kV |
| 输出电流 | - |
| 电源输出电流 | 62 kV 时为 23 mA |
| 精度 | 峰值 ± 1 % |
| 分辨率 | 1 μA |
| 频率范围 | 0.01 ... 0.1 Hz（自动频率调节） |
| 输出负载 | 44 kV 有效值、0.1 Hz 时为 1 μF；最高测试容量为 10 μF |
| 内置介损（tan delta） | - |
| 测量频率 | 0.01 ... 0.1 Hz |
| 测量范围 | 10⁻⁴ ... 10⁰ |
| 精度 | 10⁻⁴ |
| 分辨率 | 10⁻⁵ 或 10⁻⁶ |
| 护套测试 | 0 … -20 kV 直流 |
| 护套故障定位 | - |
| 0 … -20 kV 直流 | |
| 脉冲频率比：0.5:1、1:2、1:3、1:4 及 1.5:0.5 | |
| 安全 | - |
| 残余电压指示 | 被测物体自动放电及残余电压指示器 |
| 输入电压 | 100 V … 264 V，50/60 Hz，2000 VA |
| 工作周期 | 连续 |
| 显示屏 | 7 英寸彩色触摸屏 |
| 接口 | USB、局域网（LAN）、无线（即将推出） |
| 内置存储器 | 可存储至少 1000 组测量数据 |
| 尺寸（宽 × 高 × 深） |
530（670*）× 640 × 510 毫米
|
| 重量 | 59 千克 / 130 磅 |
| 防护等级 | IP 21 |
| 工作温度 | -20 °C … +55 °C / -4 °F … 131 °F |
| 存储温度 | -20 °C … +70 °C / -4 °F … 158 °F |
| * | 含提手 |
|
