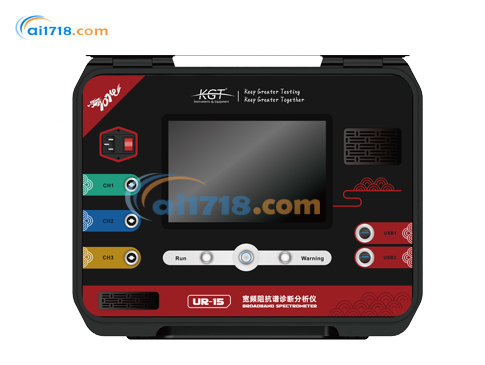

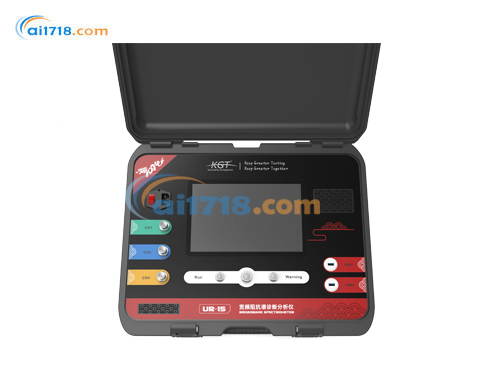

UR-15 电缆宽频阻抗谱缺陷定位仪

北京康高特 UR-15 电缆宽频阻抗谱缺陷定位仪由爱仪器仪表网代理，UR-15电缆宽频阻抗谱缺陷定位仪可以针对低压配电电缆、无铠电缆、输电电缆、低压直流电缆等多种不同类型电缆进行缺陷定位，包括浸水、高阻、机械损伤、局部老化、断路、短路等。。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

UR-15 电缆宽频阻抗谱缺陷定位仪产品功能

UR-15电缆宽频阻抗谱缺陷定位仪可以针对低压配电电缆、无铠电缆、输电电缆、低压直流电缆等多种不同类型电缆进行缺陷定位，包括浸水、高阻、机械损伤、局部老化、断路、短路等。

■根据不同位置反射特征的变化评估缺陷与故障的类型及严重程度。

成功案例
■2023年5月国内某电厂大修停机检修期间，100V测试电压下B相电缆的绝缘电阻已低于17kOhm。在TDR测试结果未发现明显异常的情况下，通过UR-15宽频行波阻抗技术（FDR）定位出故障位置为电缆全长的3.7%（约2.6米）处。经挖掘作业检验定位准确，电缆外护套受到机械力损伤后产生了放电，并*终导致外护套绝缘的击穿。
■2023年6月9日与某地铁供电公司的专家组一起， 使用宽频行波阻抗技术对供电公司下辖的263 14-17股道750V无铠电缆进行了状态诊断试验，此次宽频行波阻抗测试共发现两处问题点，分别是断路故障和波阻抗低的缺陷，导致波阻抗降低的可能原因是电缆浸水。电缆的设计全长约500m, 对应的断路和低阻位置分别是63米和81米。现场运维人员进入电缆沟进行核查时，确认60米附近区域的位置是电缆井，电缆的铺设情况发生明显的改变，电缆本体易受到阳光照射和水汽入侵的影响。
■2023年6月1日在江西电科院进行了缺陷模拟试验，首先进行B相电缆（完好）全长测试，全长548.5米。此次宽频行波阻抗测试分别在44.6米124.2米、213米、283.7米发现四处高阻故障，与预设模拟故障点相互映照。

■接头受潮和老化缺陷
测试前三相电缆绝缘电阻分别为199MΩ、380MΩ、253MΩ；
现场解剖确认60m处接头浸水，修复后绝缘电阻变为3.94GΩ、528MΩ 、338MΩ；
现场解剖确认160m处接头发生热老化，修复后绝缘电阻变50GΩ、447GΩ、228GΩ。

■220kV充油电缆外护套故障
100V测试电压下B相电缆外护套绝缘电阻低于17kΩ；时域反射（TDR）测试结果未发现明显异常。

■解剖确认外护套破损情况
