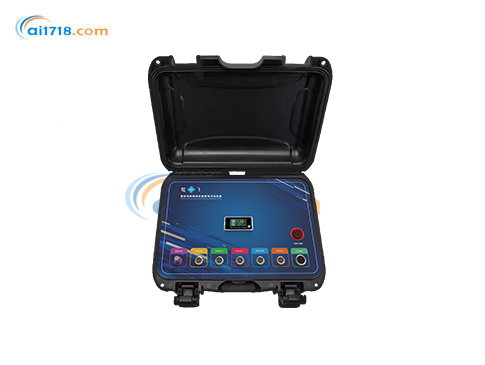

北京康高特骜飞高压电缆接地状态带电评估系统

北京康高特 骜飞高压电缆接地状态带电评估系统是专为高压电缆接地回路缺陷检测设计。该设备采用带电无损检测技术，无需停电即可*检测电缆终端/接头铅封开裂、接地箱铜排锈蚀、交叉互联故障等隐患，实现接地回路状态的早期预*。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品参数
单端接地回路电阻测量

序号	参数项	参数说明
1	测量原理	四线电阻测量原理
2	测量范围	1mΩ~3Ω
3	分辨率	0.1mΩ
4	准确度	±（0.5% 读数 ±3 位）
5	zui大工频感应（干扰）电压抑制（有效值）	300V
6	zui大接地电流抑制能力（RMS）	50A
7	测量时间	约 15 秒每次
8	高阻状态测量评估	>3Ω

产品特点
带电无损检测：无需停电，不改变线路连接方式，避免供电中断损失。

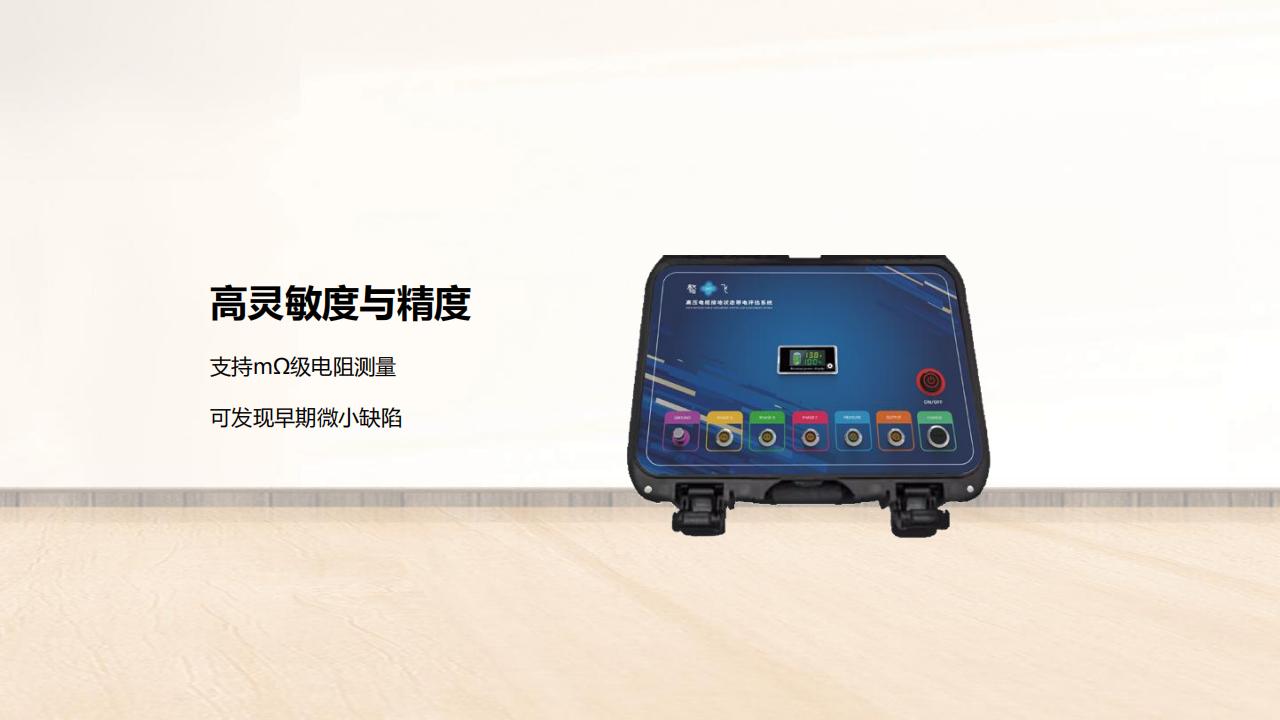

高灵敏度与精度：支持mΩ级电阻测量，可发现早期微小缺陷（如螺栓松动、封铅微裂）。

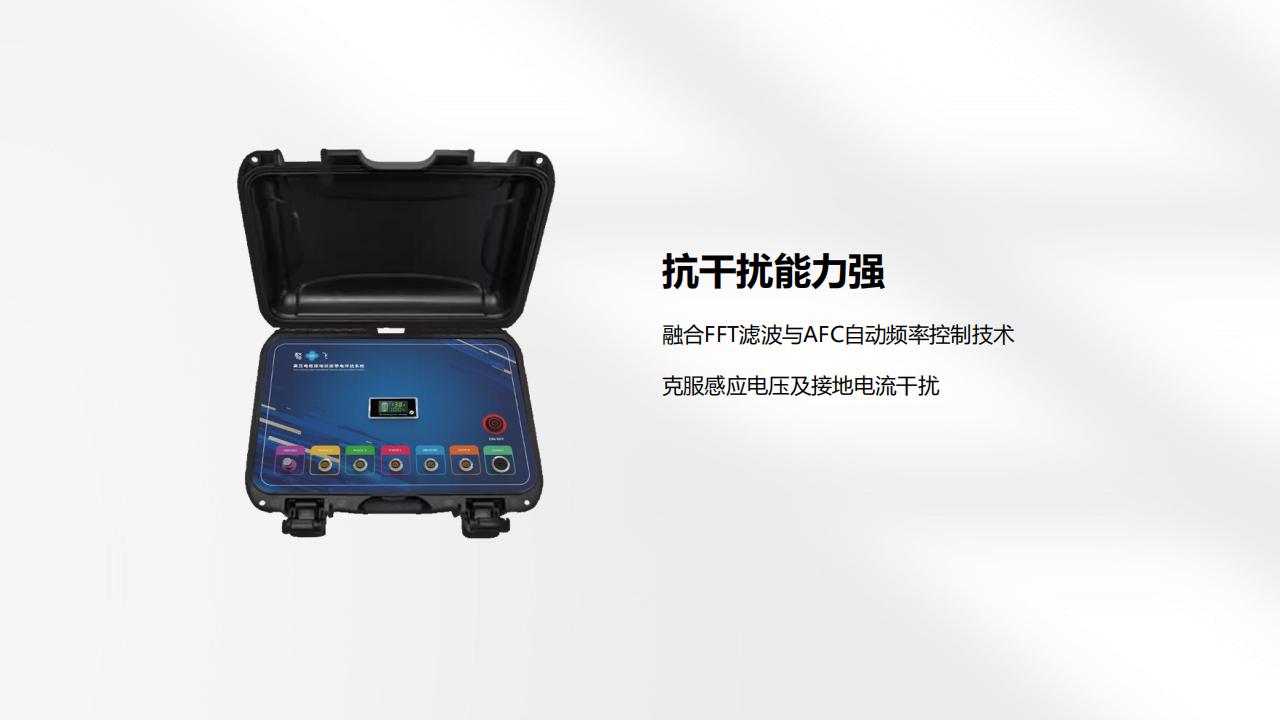

抗干扰能力强：融合FFT滤波与AFC自动频率控制技术，克服感应电压及接地电流干扰。

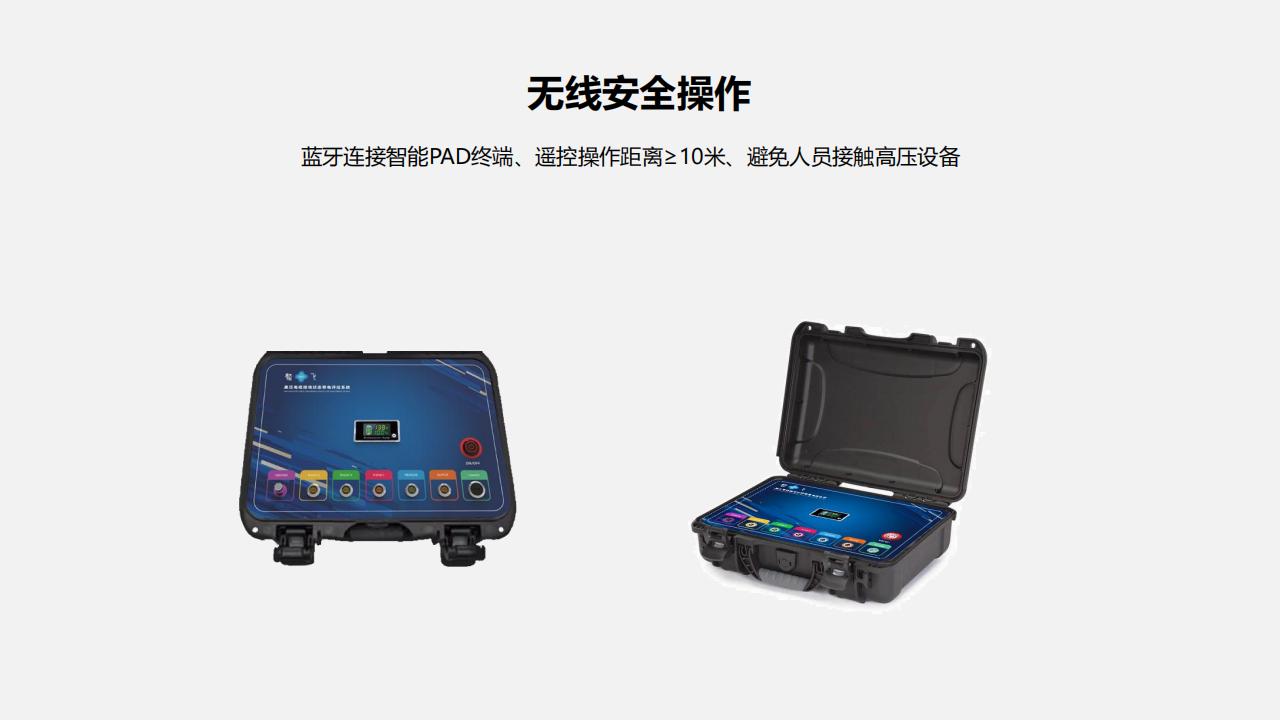

无线安全操作：蓝牙连接智能PAD终端，遥控操作距离≥10米，避免人员接触高压设备。

便携高效：重量≤3kg，大钳口设计（直径70mm）适配扁铁/钢材接地线，3分钟完成12组接头检测。

技术参数

（一）功能表

序号	功能项	功能说明
1	无线连接	手持智能终端与仪器首次无线连接成功后，连接信息列表中有仪器信息记录。关闭仪器重启后，APP 能自动连接仪器，无需再次配置无线连接。
2	无线操作功能	智能终端能通过无线方式遥控操作仪器，进行测试工作。（手机和平板两个版本）
3	检测任务管理	按照区域分级，建立检测任务全息系统，有机整合检测涉及的线路、区段、检测人员和数据等信息。
4	检测项目图形化	图形化显示测试区段线路情况，各检测项数据在图中相应节点位置直接展示。
5	多状态参数一体化检测	实现接地回路电阻、感应电压、接地电流、运行电流、环境温度、湿度等多状态参数一体化检测。
6	检测数据储存、回看	检测过程中数据自动永久存储，并可在检测完成后回看检测数据，重现检测现场。
7	检测报告一键生成	可根据预设的报告模板，选定检测线路及所需数据，一键自动生成检测报告
8	带电核相	可以在电缆线路运行情况下，对交叉互联接地系统按位方式进行带电核对。
9	缺陷定位	对于连接不良的缺陷，可以在电缆线路停电或运行的情况下，进行缺陷段判断和缺陷位置精确定位。

（二）单端接地回路电阻测量

序号	参数项	参数说明
1	测量原理	四线电阻测量原理
2	测量范围	1mΩ~3Ω
3	分辨率	0.1mΩ
4	准确度	±（0.5% 读数 ±3 位）
5	最大工频感应（干扰）电压抑制（有效值）	300V
6	最大接地电流抑制能力（RMS）	50A
7	测量时间	约 15 秒每次
8	高阻状态测量评估	>3Ω

（三）交叉互联接地回路电阻测量

序号	参数项	参数说明
1	测量原理	AFC 自动选频技术、耦合测量原理
2	测量范围	10mΩ~3Ω
3	分辨率	1mΩ
4	最大允许误差	≤15%
5	高阻状态测量评估	>3Ω
6	最大工频感应电压抑制能力（RMS）	600V
7	最大接地电流抑制能力（RMS）	100A

（四）相地电压、接地电流、运行电流测量

序号	参数项	参数说明
1	相地电压测量范围	1V ~ 300V
2	相地电压测量准确度	1V~49.9V：最大允许误差 ±(5% 读数 + 1V)；50V~300V：最大允许误差 ±(2.5% 读数 + 2V)
3	接地电流测量范围	0.1A ~ 200A
4	接地电流测量准确度	0.1A~19.9A：最大允许误差 ±(2% 读数 + 0.3A)；20.0A~200A：最大允许误差 ±(1.5% 读数 + 0.5A)
5	运行电流测量范围	1A ~ 1000A
6	运行电流测量准确度	1A~199A：最大允许误差 ±(2% 读数 + 2A)；200A~1000A：最大允许误差 ±(1% 读数 + 5A)

（五）辅助定位信号源

序号	参数项	参数说明
1	恒定直流电流输出	3.0A±0.1A
2	直流电压测量范围	0~2.5V
3	直流电压测量准确度	最大允许误差 ±(1% 读数 + 50mV)
