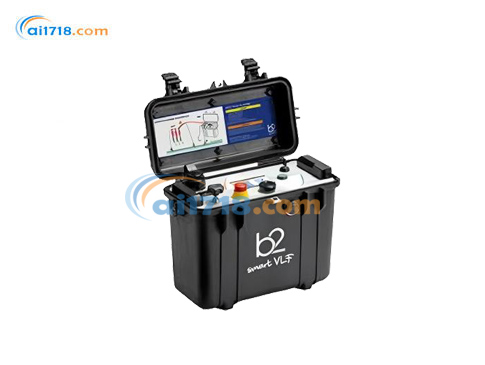

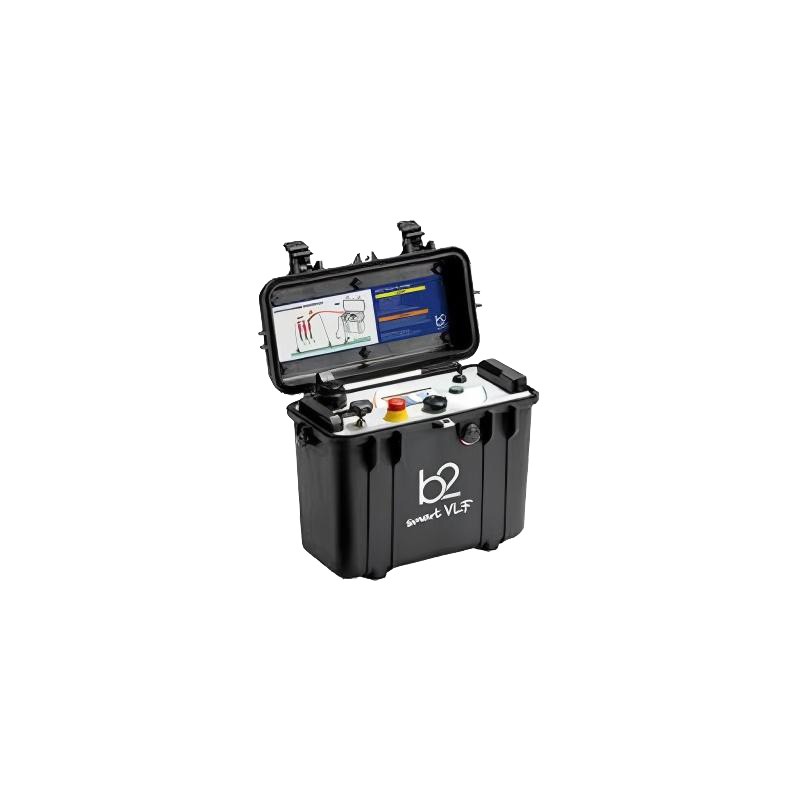

HVA34TD超低频电缆测试系统

• 产品介绍
• 技术参数
• 相关附件
• 技术支持

奥地利B2 HVA34TD超低频电缆测试系统由爱仪器仪表网代理，本产品应用于9kv以下电缆的耐压，27kv以下介质损耗、局部放电等项目的测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

HVA34TD超低频电缆测试系统简介：
•HVA34TD是用于测试中低压电缆的真正紧凑便携的超低频测试系统。
•HVA34TD可应用于9kv以下电缆的耐压，27kv以下介质损耗、局部放电等项目的测试。
•HVA34TD自身集成介质损耗诊断系统，具有电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试等多种测试功能。
•同时HVA34TD是上*轻的，集耐压和介质损耗测试为一体的，峰值电压可达到34kv的电缆测试仪。

为什么应用超低频进行电缆测试?
根据GB50150-2016规定，对于额定电压U0/U为18/30kV及以下电缆，可以用有效值为3U0的0.1Hz（超低频）电压施加15min来进行交流耐压试验，同时超低频设备具有体积小、能耗低、便携等特点。

HVA34TD超低频电缆测试系统应用领域：
•电网公司配网电缆
•高铁及地铁电缆
•电缆厂
•电缆安装公司

HVA34TD超低频电缆测试系统特点：
•一机多用
  可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。

•强大的输出
  输出电压峰值可达34kV，有效值可达24KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达60mA，比同类仪器所需测试时间更短。

•无限制运行时间
  HVA34TD可对电缆进行持续测量，而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。

•可视化软件
  所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。

•DDD安全系统
  HVA34TD具有两个独立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也能使仪器放电，保证操作人员的安全。

•返回电压保护
  防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。

•运输方便
  HVA34TD在尺寸，重量（39kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输
箱，便于现场测试及运输。

•高清显示屏
  具有高清的显示屏(4,3")，可以轻松读取测试结果。

•干性系统
  HVA34TD内部无油填充部件，方便用户日常的维护及运输。

•系统可升级
  可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。

HVA34TD超低频电缆测试系统标配：
•HVA34-1测试装置
•PC软件 - b2控制中心
•HV电缆5 m
•电源和接地电缆

HVA34TD配件：
•外部可选局部放电诊断系统
•配件包
•USB记忆棒
•操作手册

输入电压	100 – 240 V, 50/60 Hz, 400 VA
输出电压	正弦波： 0 - 34 kV peak, 24 kV rms DC： ± 0 – 34 kV 方波： 0 - 34 kV 精度： ± 1% 分辨率： 0.1 kV
输出电流	0 – 60 mA 精度：±1%
阻抗范围	0.1 MΩ…5 GΩ
输出频率	0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
输出负载	1.5 μF @ 0.1 Hz @ 24 kV rms 2.8 μF @ 0.1 Hz @ 18 kV rms ； 最大负载10µF
介损损耗参数	超低频正弦波 1–24 kVrms ； 分辨率 1 x 10 -6 负载范围 500pF - 10µF ；精确度 1 x 10 -4
绝缘护套检测	测试电压： 10 kV 动作电流：0.1 mA – 5.0 mA
绝缘护套缺陷定位	Unmax： 10 kV 脉冲/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式	AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), 烧穿/故障测试 绝缘护套检测
安全性	50 Hz 12 kV 回授保护 / 双放电设备 (内部)
内存	保存50个检测记录 | USB几乎没有限制
测量	电压和电流 (True rms 和／或 peak), 容抗，电阻，时间，闪络电压
HV电缆	4.5 m带末端夹线钳 (其他可选项请洽询)
软件	“b2 Control Center” (包括在内)
计算机接口	RS232 标准 USB 标准
尺寸	长 500 x 宽 305 x 高 457 mm
重量	39 kg
环境条件	存放：-25°C 到 + 70°C 运行：-10°C 到 + 50°C 湿度：5-85% 无凝结
