奥地利BAUR KSG 200电缆识别系统
| 参数类别 | 具体参数 | 技术规格 |
|---|---|---|

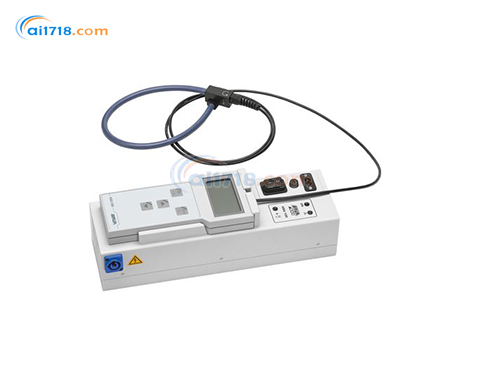

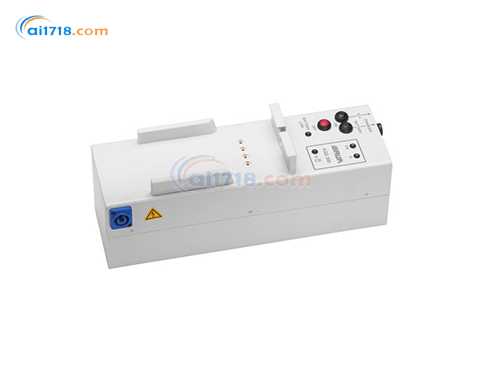

| 发射器 KSG 200 | 应用场景 |
- 未接通电缆识别 - 带电电缆识别 |
| 脉冲电压 | 300 V | |
| 脉冲电流 | 最高 180 A | |
| 脉冲序列 | 15 脉冲 / 分钟 | |
| 电源电压 | 115/230/240 V, 50/60 Hz | |
| 外部电源 | DC 12 V | |
| 蓄电池 | 镍氢电池组 12 V | |
| 电压安全输出 | 最高 400 V，50/60 Hz | |
| 测量类别 | CAT IV/600 V | |
| 工作电压（对地） | DC 或 ACeff 600 V | |
| 防护等级 | II（使用蓄电池时不适用） | |
| IP 防护等级 | IP40 | |

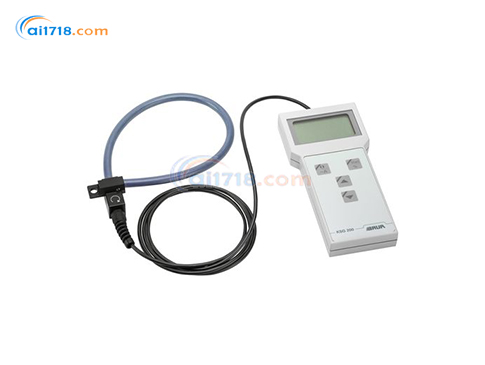

| 接收器 KSG 200 | 电流脉冲耦合敏感度 | 回路电阻 400 Ohm 时，I = 0.75 A |
| 电感脉冲耦合敏感度 | 回路电阻 < 6 Ohm 时 | |
| 负载电流范围 | 0 – 199 A ± 2 %，50/60 Hz | |
| 工作时间 | 约 1.5 h | |
| 显示器 | LCD 显示器 | |
| 电源 | 在发射器支架内自动充电 | |
| IP 防护等级 | IP52 | |
| 尺寸（宽 × 高 × 深） | 约 100 x 25 x 211 mm | |
| 重量（含柔性罗氏传感器） |
- Ø 150 mm：约 360 g - Ø 250 mm：约 470 g |
|
| 系统一般数据 | 运行环境温度 | -10 至 +55 °C |
| 储藏温度 | -20 至 +50 °C | |

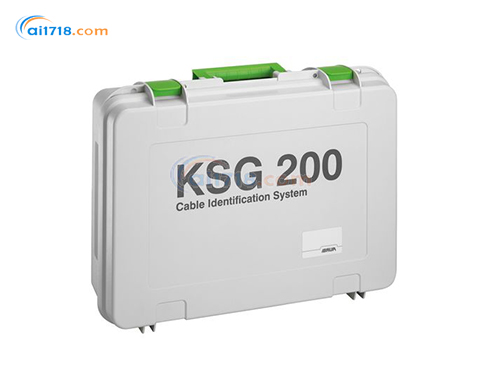

| 运输箱尺寸（宽 × 高 × 深） | 约 594 x 174 x 435 mm | |
| 运输箱重量 |
- 不含蓄电池：约 6.2 kg - 含蓄电池：约 7.7 kg |
|
| 安全与电磁兼容性 |
- 符合 CE 标准 - 符合低电压指令 (2014/35/EU) - 电磁兼容性指令 (2014/30/EU) - 环境保护符合 EN 60068-2 及后续版本 |
|
| 选配件与电池 | 电流互感器夹钳（AZ 10/D 70） |
- 内壁直径：D 70 mm - 尺寸 A：133 mm - 尺寸 B：336 mm - 尺寸 C：126 mm |
| 镍氢电池组 |
- 类型：12 V（10 芯），4.2 – 5 Ah - 续航时间：约 2.5 – 3.5 h - 充电时间：约 4.5 – 5 h |
|
| 充电器 |
- 输入：100 – 240 V, 50/60 Hz - 输出：DC 10.5 – 20 V, 1 A |
