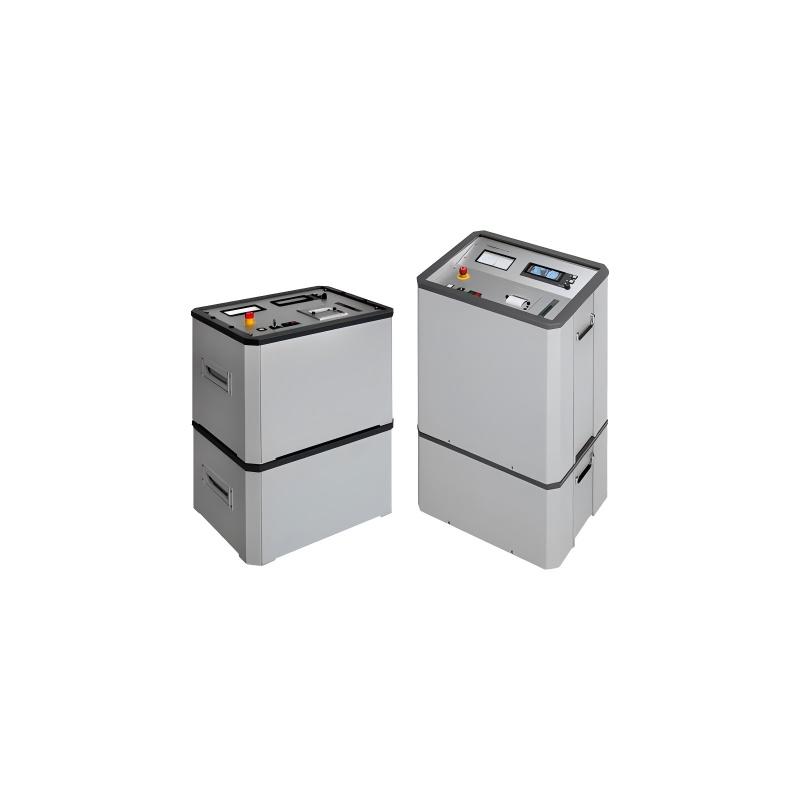

德国SebaKMT（赛巴） VLF CR-60电缆交流耐压智能试验系统
•计算机导出试验报告
VLF CR-60电缆交流耐压智能试验系统产品配置：
VLF CR-28KV,VLFCR-40KV,VLFCR-60KV订购信息
VLF CR-28 主机、泄漏电流自动检测配件（内置在主机里）、自动击穿识别配件（内置在主机里）、IC 卡与读卡器、高压连接电缆 4 米、电源线、接地线、附件包、中文操作手册。
*大测试长度
电缆规格
VLF CR - 28
TDS 40 Plus
TDS 60 Plus
11kV、240mm² 交联聚乙烯 / 聚乙烯（VPE/PE）电缆，额定峰值电压（Up）= 19kV 有效值（rms）
单相：15km（系统：5km）
单相：22km（系统：7.3km）
单相：12km（系统：4km）
15kV、240mm² 交联聚乙烯 / 聚乙烯（VPE/PE）电缆，额定峰值电压（Up）= 27kV 有效值（rms）
单相：12.5km（系统：4.2km）
单相：16km（系统：5.4km）
单相：10km（系统：3.4km）
22kV、240mm² 交联聚乙烯 / 聚乙烯（VPE/PE）电缆，额定峰值电压（Up）= 40kV 有效值（rms）
-
单相：17.4km（系统：5.8km）
单相：10.4km（系统：3.4km）
36kV、240mm² 交联聚乙烯 / 聚乙烯（VPE/PE）电缆，额定峰值电压（Up）= 60kV 有效值（rms）
-
-
单相：10km（系统：3.3km）
类别
产品 / 配件名称
订单编号
备注
核心产品
VLF CR-28 kV 测试系统
899005936
基础配置，含高压 / 低压（HV/LV）电缆组、配件包
核心产品
TDS 40-P 测试系统
138315795
基础配置，含高压 / 低压（HV/LV）电缆组、配件包
核心产品
TDS 60-P 测试系统
138315410
基础配置，含高压 / 低压（HV/LV）电缆组、配件包
必选配件（电源线，1 根）
欧洲标准电源线
810000024
无
必选配件（电源线，1 根）
英国标准电源线
118307335
无
必选配件（电源线，1 根）
美国标准电源线
502025220、890011610
无
必选配件（电源线，1 根）
澳大利亚标准电源线
90025453
无
VLF CR-28 可选配件
VLF CR-28 高压电缆盘（25 米）
890027128
无
VLF CR-28 可选配件
VLF CR-28 高压电缆盘（50 米）
108300941
无
VLF CR-28 可选配件
VLF CR-28 防雨罩
899007335、890017697
无
VLF CR-28 可选配件
VLF CR-28 手推车
无
无
VLF CR-28 可选配件
VLF CR-28 控制单元航空箱
90025453
无
VLF CR-28 可选配件
VLF CR-28 高压单元航空箱
90025452
无
VLF CR-28 可选配件
VLF CR-28 校准证书
2004125
无
TDS 40/60 可选配件
TDS 40/60 高压连接电缆（10 米）
890016969
不适用于局部放电（PD）诊断
TDS 40/60 可选配件
TDS 40/60 高压连接电缆（15 米）
118306651
不适用于局部放电（PD）诊断
TDS 40/60 可选配件
TDS 40/60 高压电缆盘（25 米）
899006166
不适用于局部放电（PD）诊断
TDS 40/60 可选配件
TDS 40/60 高压电缆盘（50 米）
890011610
不适用于局部放电（PD）诊断
TDS 40/60 可选配件
TDS 40/60 高压电缆盘（80 米）
2010868
不适用于局部放电（PD）诊断
TDS 40/60 可选配件
10 米接地线
2012514
无
TDS 40/60 可选配件
TDS 40 防雨罩
899005660
无
TDS 40/60 可选配件
TDS 60 防雨罩
899007332
无
TDS 40/60 可选配件
TDS 40/60 控制单元航空箱
90021853
无
TDS 40/60 可选配件
TDS 40 高压单元航空箱
90021851
无
TDS 40/60 可选配件
TDS 60 高压单元航空箱
90021852
无
TDS 40/60 可选配件
TDS 60 海上专用运输箱
890025130
无
TDS 40/60 可选配件
TDS 60 海上专用外壳
128314542
无
TDS 40/60 可选配件
TDS 40 手推车（原文 “Trlley” 为拼写误差，正确应为 “Trolley”）
820017871
无
TDS 40/60 可选配件
TDS 60 手推车（原文 “Trlley” 为拼写误差，正确应为 “Trolley”）
128310100
无
TDS 40/60 可选配件
TDS 40/60 车载安装套件
2013689
无
TDS 40/60 可选配件
TDS 40 校准证书
2008887
无
TDS 40/60 可选配件
TDS 60 校准证书
2008888
无
通用可选配件
额外智能卡
899004930
无
通用可选配件
额外智能卡读卡器
899005375
无
| 技术参数 | VLF CR - 28 | TDS 40 | TDS 60 |
|---|---|---|---|
| 超低频（VLF）输出电压 | 0…28kV 有效值（rms） | 0…40kV 有效值（rms） | 0…60kV 有效值（rms） |
| 分辨率 | - | 0.1kV | - |
| 精度 | - | ±3% | - |
| 泄漏电流测量范围 | 0…12mA | 0…7mA | 0…5mA |
| 分辨率 | - | 10μA | - |
| 精度 | - | ±3% | - |
| 电压波形 | - | 余弦矩形 | - |
| 频率 | - | 0.1Hz | - |
| 可测试电缆电容 | - | - | - |
| 增强版（Plus version） | - | 4.8μF / 40kV 有效值（rms） | 2μF / 60kV 有效值（rms） |
| 基础版（Basic version） | 5μF / 28kV 有效值（rms） | - | - |
| 直流（DC）输出电压 | - | - | - |
| 基础版（Basic version） | 0…-28kV | - | - |
| 增强版（Plus version） | - | 0…±40kV | 0…±60kV |
| 直流（DC）泄漏电流测量范围 | 0…12mA | 0…7mA | 0…5mA |
| 放电系统 | 内置 | 内置 | 内置 |
| 输入电压 | 110/230V，50/60Hz，300VA | 110/230V，50/60Hz，300VA | 110/230V，50/60Hz，300VA |
| 护套测试 / 护套故障定位 | - | 测试：2…10kV；定位：2…10kV，脉冲比 1:3/1:5/1:9 | - |
| 泄漏电流测量功能 | - | 有 | - |
| 击穿检测功能 | - | 有 | - |
| 测量记录打印功能 | - | 可选配 | - |
| 报告生成功能 | - | 有 | - |
| 芯片卡参数设置功能 | - | 有 | - |
| 工作温度 | -20…+55℃ | -20…+40℃ | -20…+40℃ |
| 重量（取决于所装选件） | 约 25kg + 25kg | 约 55kg + 48kg | 约 85kg + 48kg |
| 尺寸（宽 × 高 × 深）（分为两台设备） | 550×800×420mm | 550×1100×420mm | 550×1100×420mm |
|
