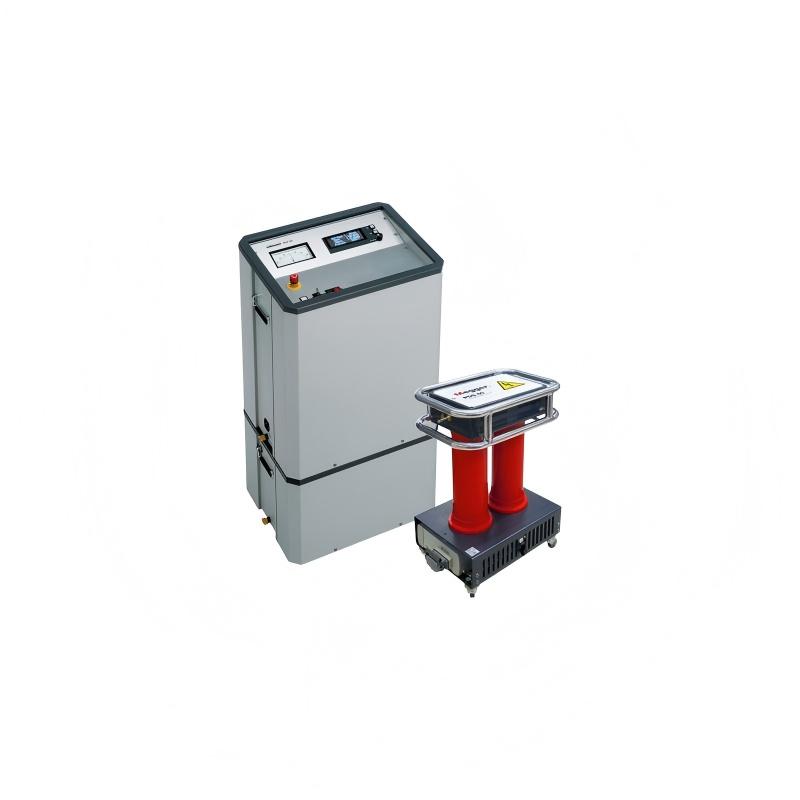

美国MEGGER TDS NT电缆测试和诊断组合系统
新一代电缆诊断技术
电网运营商如今能更快速、更可靠地获取电缆质量与状态信息，这得益于全新的50Hz 斜率技术。该技术*实现了在实际局部放电测量过程中，即时定位地下电缆故障。
独特的 “一体化” 解决方案
全新 TDS NT 系列在电缆测试与诊断领域具备极高灵活性，由多功能紧凑型电压源和现代化局部放电检测器组成：
TDS 测试电压源可单独用于简单的超低频测试，也可与局部放电检测器配合，用于带局部放电诊断功能的有效投运测试。
除经过验证的超低频（VLF）和直流叠加（DAC）测试电压外，TDS 还可依据 IEC 60229 标准进行直流（DC）测试和护套测试。
与阶跃电压传感器 ESG NT 配合使用时，还能*定位护套故障。
50Hz 斜率技术
超低频电压和直流叠加电压均基于50Hz 斜率技术原理工作，这对局部放电诊断至关重要 —— 因为要可靠评估测量结果，必须能与工频直接对比。
众所周知，频率差异较大时，局部放电特性会发生变化，导致无法可靠评估。而我们的 50Hz 斜率技术可确保两种电压波形均具备可比性。
以用户为核心的新技术设计
操作软件设计简洁，用户可快速上手，核心优势包括：
集成数据库：简化测量数据与电缆数据的搜索、浏览和管理。
改进的全自动校准：可显示信噪比。
“实时” 局部放电图谱：局部放电评估算法能在测量过程中，可靠自动检测并*定位局部放电（局部放电图谱），无需耗时的测量数据后处理，可直接安排维护资源。
一键生成报告：测量完成后，操作人员只需点击鼠标，即可生成报告，其中清晰归纳了*重要的测量数据。
TDS NT电缆测试和诊断组合系统产品特点
高测试电容：确保可对长电缆或多相并联电缆进行符合标准的 0.1Hz 超低频测试，大幅节省时间。
两件式设计：便携且易于运输。
集成泄漏测量：可初步判断电缆状态。
高安全性：配备集成放电单元、接地回路监控和击穿检测功能。
•与工频形成直接对比的 50 Hz 斜率技术
TDS NT订购信息
| 产品 | 订单号 |
|---|---|
| TDS NT 40-P 套装，包含： | |
| TDS 40-P；TDS 40 增强版电源（含引线组、报告软件） | 138315795 |
| PDS 60-v3；PDS 60-v3 局部放电耦合器 | 1014865 |
| 局部放电校准器；测量范围 100 皮库（pC）…100 纳库（nC） | 2008807 |
| 局部放电软件许可证主包（3 次激活，有效期 5 年） | 1389 |
| 笔记本电脑（英文；其他语言可按需提供） | 2007129 |
| 必选局部放电检测器（PDS）引线组（1 套） | |
| PDS 60-v3 标准引线组 | 2003837 |
| PDS 60-v3 北美自由贸易区（NAFTA）专用引线组 | 2011838 |
| 必选电源线（1 根） | |
| 欧盟（EU）标准电源线 | 810000024 |
| 英国（UK）标准电源线 | 118307335 |
| 美国（US）标准电源线 | 502025220 |
| 澳大利亚（AUS）标准电源线 | 90020435 |
| TDS NT 60-P 套装，包含： | |
| TDS 60-P；TDS 60 增强版电源（含引线组、报告软件） | 138315410 |
| PDS 60-v3；PDS 60-v3 局部放电耦合器 | 1014865 |
| 局部放电校准器（原文 “TE Kalibrator”，推测为 “PD Calibrator”）；测量范围 100 皮库（pC）…100 纳库（nC） | 2008807 |
| 局部放电软件许可证主包（3 次激活，有效期 5 年） | 1389 |
| 笔记本电脑（英文；其他语言可按需提供） | 2007129 |
| 必选局部放电检测器（PDS）引线组（1 套） | |
| PDS 60-v3 标准引线组 | 2003837 |
| PDS 60-v3 北美自由贸易区（NAFTA）专用引线组 | 2011838 |
| 必选电源线（1 根） | |
| 欧盟（EU）标准电源线 | 810000024 |
| 英国（UK）标准电源线 | 118307335 |
| 美国（US）标准电源线 | 502025220 |
| 澳大利亚（AUS）标准电源线 | 90020435 |
| 型号 | TDS 40 | TDS 60 |
|---|---|---|
| 输出电压 | ||
| - 超低频（VLF） | 3~40 kV 有效值（RMS） | 3~60 kV 有效值（RMS） |
| - 直流叠加（DAC） | 3~40 kV 峰值（peak） | 3~60 kV 峰值（peak） |
| - 直流（DC） | 3~±40 kV | 3~±60 kV |
| 输出电流 | 7 mA | 5 mA |
| 泄漏电流测量 | 0~7 mA（分辨率 10 μA） | 0~5 mA（分辨率 10 μA） |
| 频率（超低频 / 直流叠加） | - | - |
| 可测试电缆电容（超低频）- 增强版 | 4.8 μF / 40 kV 有效值（@0.1Hz） | 2 μF / 60 kV 有效值（@0.1Hz） |
| 可测试电缆电容（直流叠加） | 5 μF / 40 kV 峰值（最大 10 μF） | 2 μF / 60 kV 峰值（最大 10 μF） |
| 护套测试 / 故障定位 | - | 测试：3~10 kV；定位：3~10 kV，脉冲比 1:3/1:5/1:9 |
| 安全装置 | 击穿检测、集成放电单元、接地回路监控 | - |
| 电源供应 | - | 230 V，50/60 Hz，500 VA；120 V，60 Hz，500 VA |
| 报告功能 | - | - |
| 工作温度 | -20 °C ~ +55 °C | - |
| 存储温度 | - | -40 °C ~ +70 °C |
| 相对湿度 | 30°C 时 93%（无冷凝） | 30°C、50kV 及以下时 93%（无冷凝）；30°C、50~60kV 时 70%（无冷凝） |
| 防护等级 | - | - |
| 重量（取决于所装选件） | 约 55 kg + 48 kg | 约 85 kg + 48 kg |
| 尺寸（宽 × 高 × 深，分两件式） | 550×1100×420 mm | 550×1100×420 mm |
| 项目 | 参数 |
|---|---|
| 电压 | |
| - 工作电压 | 最大 60 kV 有效值（RMS） |
| - 类型 | 超低频（VLF CR）或直流叠加（DAC） |
| 高压耦合电容容量 | 25 nF |
| 灵敏度范围 | 2 pC ~ 100 nC |
| 分辨率 | ±1 pC |
| 局部放电本底噪声水平 | < 2 pC |
| 局部放电脉冲重复率 | 100 kHz |
| 局部放电定位 | |
| - 测量范围 | 0~16000 m（波速 v/2=80 m/μs） |
| - 传播速度（v/2） | 50~120 m/μs |
| - 采样率 | 125 MHz（8 ns） |
| - 带宽 | 3/25 MHz（可切换） |
| - 精度 | 电缆长度的 1% |
| - 分辨率 | ±1 pC / ±1 m |
| 滤波器 | 模拟和数字 |
| 电源供应 | 通过 TDS 系统供电（24 V） |
| 温度 | |
| - 工作温度 | -20 °C ~ +55 °C |
| - 存储温度 | -40 °C ~ +70 °C |
| 相对湿度 | 30°C 时 93%（无冷凝） |
| 重量 | 35 kg |
| 尺寸（宽 × 深 × 高） | 39×58×76 cm |
| 局部放电校准器（符合 IEC 60270 标准） | |
| - 测量范围 | 100 pC ~ 100 nC |
| - 电源供应 | 9 V 方块电池 |
| 软件 | 遵循 EasyGo 原则，集成电缆数据库，全自动评估 |
|
