1750三相电能记录仪

• 产品介绍
• 技术参数
• 相关附件
• 技术支持

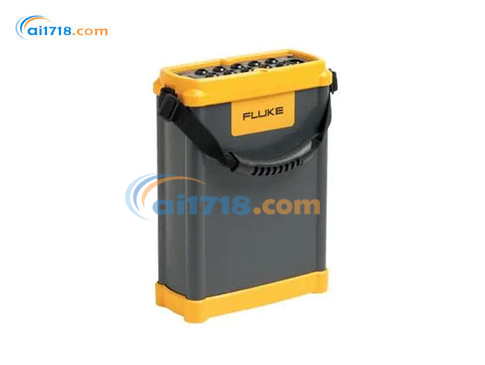

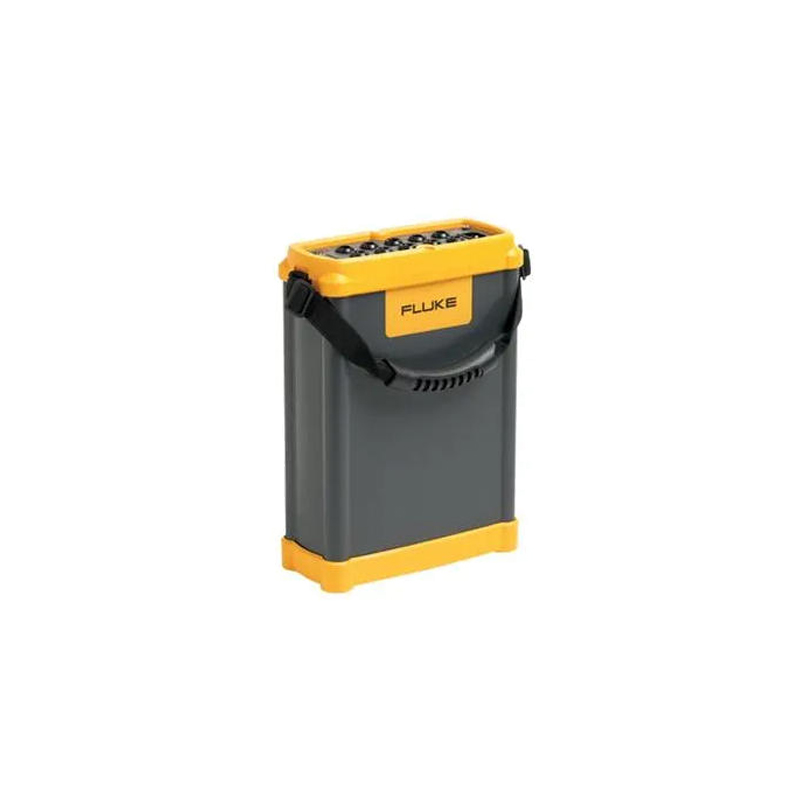

美国Fluke 1750三相电能记录仪由爱仪器仪表网代理，全天候工作，可自动记录每个周期中的每项电能质量参数和事件。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•使用全新的 Fluke 1750 电能记录仪和 Fluke 电能分析软件记录三相电能质量并监控电能质量波动
•全天候工作，可自动记录每个周期中的每项电能质量参数和事件
•长期分析: 找出难以发现的或间歇性的问题；监控关键设备，捕捉电能质量事件，从而与设备故障联系起来
•电能质量调查: 量化整个设施各部分的电能质量，并通过报告记录结果
•符合质量要求: 验证进线口处的输入电能质量
•设备安装/调试: 在安装前设定电能系统的性能基准，以确保符合质量要求

产品特点：
•满足标准的电能质量:  所有测量均符合 IEC61000-4-30 标准以正确评估所有测量值，包括电压、电流、功率、谐波和闪变等
•快速而可靠的配置:  ARCHOS 43 Internet Tablet 提供了仪器所记录内容的视窗，即使在棘手的测试位置，也可进行快速而可靠的配置
•无阈值设置: 在使用 Fluke 电能分析软件收集数据后应用阈值 – 无需担心因设置错误而遗失信息
•捕捉所有情况: 交叉通道和电流触发功能随时捕捉每个通道上的每项测量
•直观的 PC 软件: 轻松分析数据并根据自动化 EN50160 报告和标准生成报告
•即插即用: 使用能自我识别的电流探头和单线电压连接，可在几分钟内完成设置
•无需重新连接线路: 连接不正确时，与无线 PDA 或 PC 进行内部通道交换
•测量每项参数: 三个相位、零线和地线的电压和电流
•5 MHz，8000 Vpk 波形捕捉: 可捕获*短事件的详细图片
•快速检索数据: 借助于随附的 SD 内存卡或通过 100BaseT 高速以太网连接。 当仪器没有其他连接时，SD 卡包含自动下载的内容

技术指标
电能质量测量标准	符合:IEC 61999-1-4 Class 1，IEC 61000-4-30 A 或 B 类（取决于测量功能），IEEE519，IEEE1159，IEEE1459 和 EN50160 时钟/日历: 闰年，二十四小时制 实时时钟准确度:每天误差不超过 ± 1 秒 内存数据容量:至少 2 GB 最长记录周期:至少 31 天 测量时间控制:自动 最大事件数量:仅受内存大小的限制 电源要求:100 至 240 V rms ± 10 %，47-63 Hz，40 W 断电时工作时间（内部 UPS 操作）:5 分钟/断电，再次充电可工作时间总长 60 分钟 尺寸: 215 毫米 x 310 毫米 x 35 毫米（8.5 英寸 x 12.2 英寸 x 3.5 英寸） 重量:6.3 千克（14 磅）
输入	测量类型: 单相+零线，单相 IT无零线，单相分相，三相Y型，三相三角型，三相 IT，三相 High Leg，三相 Open Leg，2 元三角型、，21/2 元Y型 输入通道:电压: 4 通道，交流/直流 电流: 5 通道 电压通道: 输入阻抗: 2 MΩ 输入电容: < 2 0 pF 电流输入特征:2 V rms = 满度，铁磁 CT 的输入阻抗为 1 MΩ，对于柔性 CT 呈现低阻 测量方法:同步对电压和电流进行数字采样。 数字PLL与采样同步，在电压下跌期间使用内部频率参考
同步和采样	PLL 同步源:对于Y型电源，PLL同步至A-N电压；对于三角型电源，同步至A-B。 所有的电源类型均可分类为Y型或三角型。 PLL 锁相范围:42.5 至 69 Hz 采样频率： 电压和电流: 256 次采样/周期；符合 IEC 61000-4-7 标准的间谐波: 2560点/10周期（50 Hz）；3072点/12周期（60 Hz）；瞬变电压: 5 MHz A/D 分辨率： 电压和电流: 24 位 瞬时电压: 14 位
电压和电流测量	电压测量范围：交流电压: 1000 V rms ± 10 % 超量程 直流电压: ± 1000 V + 10 % 超量程 电压峰值因子：3 或更小 电流测量范围：视所用的电流探头而定 电流峰值因子： 4 或更小
RMS 电压	测量类型：真有效值连续计算: 每个周期、每 1/2 周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合 IEC 61000-4-30 标准的要求。 测量误差：交流: ± 0.2 % 读数 ± 0.1 % 满度，大于 50 V rms 直流: ± 0.5 % 读数 ± 0.2 % 满度，大于 50 V dc
RMS 电流	测量类型：真有效值连续计算: 每个周期、每 1/2 周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合标准要求。
瞬变电压（脉冲）	测量类型：波形采样 满度：8000 V pk 采样分辨率： 200 nS 测量误差：± 5 % 读数 ± 2 0 V（测试参数: 1000 V dc，1000 V rms，100 kHz）
电压骤升（rms 骤升）	测量类型：真有效值（以一个周期进行计算，交迭半个周期 —— 线间电压为 3 相 3 线制的线电压，相电压是 3 相 4 线制的电压） 显示数据：骤升幅度和持续时间 测量：与 RMS 电压相同
电压骤降（RMS 跌落）	测量类型：真有效值（以一个周期进行计算，交迭半个周期 —— 线间电压为 3 相 3 线制的线电压，相电压是 3 相 4 线制的电压） 显示数据：骤降和断电的幅度和持续时间 测量：与 RMS 电压相同
电压中断	测量类型： 与电压骤降相同
LAN 接口	接头： RJ-45 速度和类型：10/100 Base-T，自动 MDIX 通信协议：通过以太网的 TCP/IP
无线控制器接口	连接：无线（2.4 GHz 无线电） 速度： 高达 700 Kb/秒 通信协议： 蓝牙 SPP
电能测量
电能，电池寿命	测量类型：真有效值连续计算: 每个周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合标准要求。
频率	测量范围： 42.5 至 69 Hz 测量源： 与 PLL 同步源相同 测量准确度： ± 10 mHz（10 至 110 % 量程，正弦波）
电能因子	测量范围： 0.000 至 1.000 测量准确度：每个测量值的计算值 ± 1 位（总值的 ±3 位）
偏移电能因子	测量方法：通过电压基波和电流基波之间的相位差计算获得 测量范围： - 1.000（超前）至 + 1.000（滞后） 测量准确度：± 0.5 % 读数 ± 2 % 满度 ± 1 位
电压不平衡和相序	测量方法：正序电压除以负序电压，符合 IEC 61000-4-30 标准
谐波电压和电流	分析窗口：矩形 分析顺序：第 1 至第 50 次 测量准确度：电压/电流: 第 1 至第 20 次: ± 0.5 % 读数 ± 0.2 % 满度；第 21 至第 50 次:± 1 % 读数 ± 0.3 % 满度（对于电流和功率，必须考虑电流传感器准确度) 测量方法：IEC 61000-4-7
间谐波电压和电流（间谐波）	分析窗口： 矩形 分析顺序：第 1.5 至第 49.5 次 测量方法： IEC 61000-4-7
闪变	测量方法：IEC 61000-4-15 对于 Plt，2 小时；对于 PSt，10 分钟 测量范围:0、1 至 5 (25)，具体取决于电压水平、调制和频率
环境指标
环境	工作环境：室内或室外遮盖区域，最大海拔高度 2000 米 存放温度和湿度：-20 °C 至 50 °C，最大 80 % 相对湿度，无冷凝 工作温度和湿度：0 °C 至 40 °C，最大 80 % 相对湿度，无冷凝
最高额定工作电压	电压端子：1100 V rms 耐电压性：5550 V rms ac 持续 1 分钟，电压输入端子之间、电压输入端子和电流探头之间、电压输入端子和机壳之间（50/60 Hz，1 mA 感测电流） 机箱保护： IP30（符合 EN 60529 标准）
标准：	EMC：EN 61326-1:1997+A1:1998 Class A EN 61000-3-2:1995+A1:1998+A2:1998 EN 61000-3-3:1995 安全： EN 61010-1 2 nd Edition; 2 000 电压输入设备:污染等级 2、过压类别 1000 V CAT III、600 V CAT IV（预期过压: 8000 V）

型号名称	描述
Fluke 1750	三相电能记录仪 包含 1750 采集设备 ARCHOS 43 Internet Tablet 4 - 400A 电流探头 (3140R) 5 测试线和夹 SD 存储卡 Fluke 电能视图和 Fluke 电能分析软件 带国际插头套件的电源线 以太网电缆 彩色定位套件 印刷版的入门手册 产品光盘，随附软件和 PDF 版本的用户手册 CS 1750/1760 结实耐用的便携软包
Fluke 1750/B	三相基本电能记录仪 包括以上所有物品，4 x 400 A 电流探头 (3140R) 除外
