英国T&R KV50-200/KV100-100 MK3电压测试仪

英国T&R KV50-200/KV100-100 MK3电压测试仪由爱仪器仪表网代理，本产品是专为绝缘测试设计的大功率、高压交流测试系统。该系列系统适用于电气绝缘系统及设备的研发测试和常规测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

英国T&R KV50-200/KV100-100 MK3电压测试仪产品简介

KV50-200 mk3 和 KV100-100 mk3 是专为绝缘测试设计的大功率、高压交流测试系统。该系列系统适用于电气绝缘系统及设备的研发测试和常规测试。

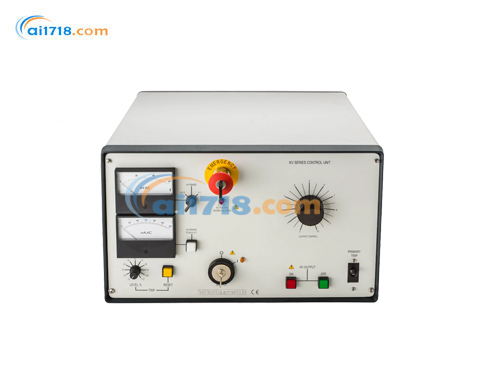

设备由控制单元和独立的充油高压变压器组成，通过 5 米长的供电及控制电缆连接。控制单元配备了全面的控制、计量和保护功能。

电压测试仪产品特点
输出电压：0-100kV（KV100-100 mk3）或 0-50kV（KV50-200 mk3）
输出容量：10kVA
钥匙操作电源开关，防止未授权操作
双重过载保护
可变电子脱扣器 —— 额定输出的 10%-110%
电压和电流计量功能
外部联锁电路
零电压联锁
试品故障视觉指示

标准附件
1 根 5 米供电连接电缆
2 根 5 米计量连接电缆
备用熔断器组、操作手册
可选附件
测试时长计时器（需在订购时注明）

KV50-200/KV100-100 MK3电压测试仪技术参数

输出
KV 系列设备的输出通过充油高压套管实现。套管设计为通过空气绝缘连接（如铜管，不含在系统供货范围内）与试品连接。高压绕组的接地端通过电流计量电路和可拆连接片接地。通过可拆连接片，用户可在高压绕组的接地端接入自备设备进行介损（Tan-δ）测量。
连续额定值

	KV50-200 mk3	KV100-100 mk3
电压	0-50kV 交流	0-100kV 交流
电流	100mA	50mA
功率	5kVA	5kVA

短时额定值（运行 5 分钟 / 停机 15 分钟）

	KV50-200 mk3	KV100-100 mk3
电压	0-50kV 交流	0-100kV 交流
电流	200mA	100mA
功率	10kVA	10kVA

计量

输出电压通过高压绕组的抽头连接至平均读数双量程模拟仪表进行计量。

	×0.5 量程	×1 量程	精度
KV50-200 mk3	0-30kV	0-60kV	± 满量程的 2%
KV100-100 mk3	0-60kV	0-120kV	± 满量程的 2%

负载电流通过高压绕组接地端的平均读数模拟仪表进行计量。

	毫安表量程	精度
KV50-200 mk3	0-240mA	± 满量程的 2%
KV100-100 mk3	0-120mA	± 满量程的 2%

控制

输出电压通过连续可调的输出控制器设定，并配备零电压联锁 —— 仅当控制器处于零位时，方可开启输出。输出电压通过带指示灯的按钮开关进行启停控制。

设备的主电源开关为钥匙操作开关，钥匙在开关处于 “开启” 位置时会被锁定。

供电要求
230V±10% 50/60Hz
单相，最大 11kVA
保护与安全
设备输出端配备监测输出电流的可变电子脱扣器，以及输出变压器原边的固定过流脱扣器。可变脱扣器可按额定输出电流的 10% 步进，在 10%-110% 范围内调节。
输入端和控制电源配备熔断器保护。
KV50-200 mk3 和 KV100-100 mk3 设计符合 BS EN61010 标准要求。设备必须安装在符合 BS EN50191 标准要求的高压测试区域内。
变压器上设有接地端子，必须连接至低阻抗本地接地极。
联锁电路
KV 系列测试系统配备两路联锁电路：零电压联锁可防止在输出电压控制器未处于零位时高压输出通电；同时提供外部联锁电路，可接入外部紧急停止按钮和测试笼门联锁装置。
温度范围
储存：-20°C 至 60°C
运行：0°C 至 45°C

尺寸与重量

设备型号	尺寸	重量
KV50-200 控制单元	370×480×290mm	37kg
KV100-100 控制单元	370×480×290mm	37kg
KV50-200 变压器	570×500×1020mm	220kg
KV100-100 变压器	730×650×1350mm	390kg
