英国T&R KV50-20D MK2电压测试仪
英国T&R KV50-20D MK2电压测试仪由爱仪器仪表网代理，是一款低功率便携式高压交流测试系统，专为绝缘测试设计。该系统同样适用于电气绝缘系统及设备的研发测试和常规测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
英国T&R KV50-20D MK2电压测试仪产品简介
KV50-20D Mk2 是一款低功率便携式高压交流测试系统，专为绝缘测试设计。该系统同样适用于电气绝缘系统及设备的研发测试和常规测试。

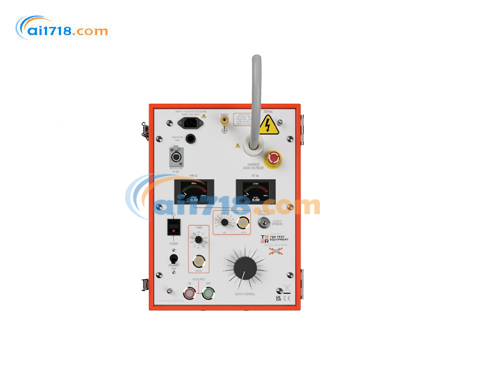

该设备由控制单元和独立的树脂浇注高压变压器组成，二者通过一根 5 米长的控制电缆连接。控制单元安装在坚固的铝制外壳中，配备可折叠拆卸式盖子以提供保护。高压变压器安装在带旋转脚轮的底座上，便于移动。
KV50-20D MK2电压测试仪产品特点
输出电压 0-50kV
*大输出电流 20mA
自动适配 115/230V 供电电压
钥匙式电源开关，防止未授权操作
双重过载保护
可变电子脱扣器
电压和电流计量功能
外部联锁电路
零电压联锁
试品故障视觉指示
树脂浇注高压变压器
附件
1 根 2 米电源线
1 根 5 米互连电缆
1 根 3 米试品接地线
1 根 5 米接地线
备用熔断器组
操作手册
输出
KV50-20D Mk2 的输出通过高压套管实现。该套管设计为通过空气绝缘连接（如铜管或镀锡铜线，系统不附带）与试品连接。高压绕组的接地端通过电流计量电路接地。
| 量程 | 规格 |
|---|---|
| 20kV 量程 | - |
| 50kV 量程 | - |
输出电压通过真有效值数字仪表计量。
输出电流通过真有效值数字仪表计量，20mA 量程规格如下：
| 满量程 | 19.99mA |
|---|---|
| 分辨率 | 0.01mA |
| 精度 | 读数的 ±2% + 5 个字 |
控制
输出电压通过带零电压联锁的连续可调输出控制器设定 —— 仅当控制器处于零位时，才能开启输出。输出电压通过带指示灯的按钮开关进行启停控制。
设备的主电源开关为钥匙式开关，钥匙在开关 “开启” 位置时会被锁定。
供电要求
115/230V±10% 自动适配，50/60Hz 单相，最大 1.5kVA
保护与安全
设备输出端配备监测输出电流的可变电子脱扣器，以及输出变压器原边的固定过流脱扣器。可变脱扣器可按额定输出电流的 10% 步长在 10%-110% 范围内调节。
输入电源和控制电源通过熔断器提供保护。
KV50-20D Mk2 设计符合 BS EN61010 标准要求。设备必须安装在符合 BS EN50191 标准要求的高压测试区域内。
控制单元和高压变压器上均设有接地端子，必须连接至低阻抗本地接地装置。
联锁电路
KV50-20D Mk2 配备两路联锁电路：
零电压联锁：仅当输出电压控制器处于零位时，才能接通高压输出。
外部联锁电路：可连接外部紧急停止按钮和测试围栏门联锁装置。
警示灯输出
控制单元上设有警示灯输出接口，用于控制 24V 警示灯（最大 0.5A）。警示灯状态与设备上的高压指示灯同步 —— 高压关闭时呈绿色，高压开启时呈红色。
温度范围
储存：-20°C 至 60°C
工作：0°C 至 45°C
尺寸与重量
| 设备部件 | 尺寸 | 重量 |
|---|---|---|
| KV50-20D Mk2 控制单元 | 380×314×221mm | 17kg |
| KV50-20D Mk2 变压器 | 490×520×795mm | 75kg |
