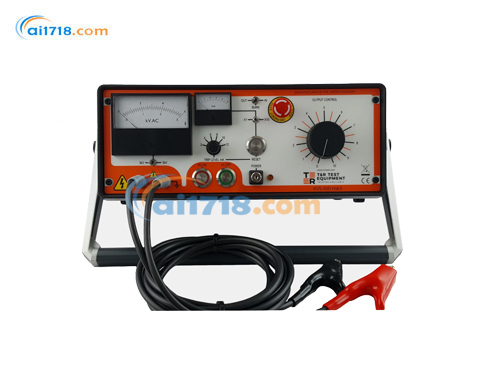

英国T&R KV5-100 MK3电压测试仪
英国T&R KV5-100 MK3电压测试仪由爱仪器仪表网代理，该产品是一款通用型测试仪器，专为测试绝缘系统以及测量电力设备和组件的击穿电压而设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
KV5-100 mk3 高压测试装置是一款通用型测试仪器，专为测试绝缘系统以及测量电力设备和组件的击穿电压而设计。
该设备的输出电压可在 0 至 5kV 之间调节，并且能对输出电压和电流进行*计量。设备配备零电压联锁装置，确保仅当电压控制处于零位时，输出才能通电。
输出电压通过大型线性模拟仪表进行计量，该仪表带有 0-3kV 和 0-6kV 的双量程刻度。负载电流通过第二个模拟仪表计量，其刻度为 0-10。电流有两个量程可选：0-10mA 和 0-100mA。
测试对象和输出端由与电流计量量程相关联的可调电流跳闸装置提供保护。跳闸级别可在所选电流计量量程的 20%-120% 之间以 20% 为步长进行设置。
测试对象发生击穿时，会同时发出声音和视觉指示。跳闸后，必须手动复位*报才能恢复测试。
该仪器配备紧凑便携的箱体，带有*连接的测试引线，测试引线末端配有夹子。该设备设计用于与合适的联锁测试围栏或高压测试区域配合使用。
KV5-100 mk3 是 T&R 测试设备公司高压测试系统系列产品之一。
KV5-100 MK3技术参数
输出
设备主输出电压可在 0 至 5kV 交流之间调节。输出额定值为连续 50mA，或 100mA 持续 5 分钟后需停机 15 分钟。
计量
输出电压通过模拟仪表计量，该仪表刻度为 0-3kV 和 0-6kV。
| 量程 | 精度 |
|---|---|
| 3kV | 满量程的 ±1.5% |
| 6kV | 满量程的 ±1.5% |
输出电流通过双量程模拟仪表计量，量程为 0-10mA 和 0-100mA。电流跳闸可在所选量程的 20%-120% 之间以 20% 为步长进行设置。
| 量程 | 跳闸电流 | 精度 |
|---|---|---|
| 10mA | 2-12mA | 满量程的 ±3% |
| 100mA | 20-120mA | 满量程的 ±3% |
输出连接
KV5-100 mk3 配备电池夹，用于连接被测对象。该设备设计为与联锁测试围栏配合使用，以确保用户安全。联锁电路
设备配备零电压联锁装置，除非输出控制处于零位，否则防止输出通电。设备还提供外部联锁接口，可连接外部紧急停止按钮和测试围栏 / 防护笼门联锁装置。供电要求
115V±10% 50/60Hz 单相 最大 600VA保护与安全
设备输出端设有电子过流跳闸保护，电源端设有保险丝保护。设备配备接地端子，用于连接本地接地装置。温度范围存储：-20°C 至 60°C
工作：0°C 至 45°C规格尺寸：364×147×262mm
重量:16.5kg
