白俄罗斯ATOMTEX AT300 X射线校准系统
AT300 X射线校准系统
所属品牌：白俄罗斯ATOMTEX
核辐射检测仪：辐射校准系统-x射线辐射校准系统
白俄罗斯ATOMTEX AT300 X射线校准系统由爱仪器仪表网代理，本产品用于验证，校准和测试，主要是向工作标准的测量仪器传递剂量数值和单位。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
AT300 X射线校准系统简介：
•AT300 X射线校准系统设计用于验证，校准和测试，主要是向工作标准的测量仪器传递计量数值和单位，包括空气比释动能，暴露剂量，环境剂量当量和个人剂量当量以及相对应的X射线剂量率等。
AT300 X射线校准系统特点：
•校准系统可使用一个或两个X射线发生源
•根据 GOST 8.087-2000, ISO 4037, IEC 61267和CCRI 标准产生X射线
•程序控制移动和附加过滤选择
•共有11个插槽盘，用于附加过滤
•无需人工拆卸即可随时使用和更换三种光圈
•在自动或手动模式下均可程序控制平台3D移动和定位，并可选择恢复初始位置
•使用个人PC和具有自动校准功能的操作界面来操作系统
•AT300探测器通过激光器和校准杆进行辐射对准
•通过视频监控系统或仪器界面查看读数
•用于安全控制的报*和联锁系统
•工作室附近区域的辐射环境可控
•视频监控
•移动台具备安全制动和行程限制功能
•应急电源
•根据客户实地场所状况来进行辐射参数计算和场景布局设计
AT300 X射线校准系统应用领域：
适用于X射线剂量校准和计量：
•计量服务设施的验证和校准
•可做二级标准剂量实验室 (SSDL) 的校准装置
•在开发，制造和生产过程中校准测量仪器
•其他计量校准服务
AT300 X射线校准系统工作原理：
•AT300主要部分是金属陶瓷管制工业X射线发生器。
•使用固定的X射线发生源和3D移动校准平台进行辐射对准所产生的辐射由X射线发生源的参数设置和附加过滤调控。
•并可以通过改变“聚焦”距离和/或光圈直径来改变辐射场的大小。
•校准平台自动配合操作员的远程控制来控制辐射场。
X射线发生源:
GE Inspection Technologies ISOVOLT Titan E
X射线发生源的主要特点:
•稳定性高
•预设参数精度高
•极低的纹波
•智能化自动操作
•大型LCD显示屏
•16种语言的文本提示
•坚固耐用
•稳定可靠
•通过RS232C接口进行系统集成
可选: RS422 或 RS 485 / 现场总线 (EN 50170) / 以太网
•远程控制距离可达 100m

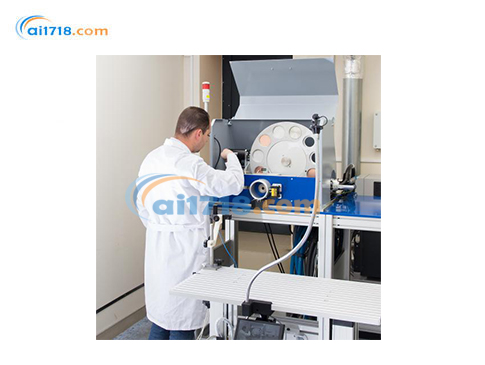

X射线整形器
这是一个集成到系统中的相对独立的设备。
该结构用于X射线整形和对中，确保光束平直度并尽量减少半影效应。
整形器中具有可互换附加过滤插槽盘，共11个。使用这些附加过滤，可远程和*调控X射线光斑的位置和能量。
具备可安装额外附加过滤的托架，厚度高达 50mm。
为监测辐射泄露，可在光束路径上安装验证监测单元。
快门可关闭X射线束，衰减小于0.1%。打开/关闭时间小于 0.1 s.
在距离X射线整形器2500mm处的X射线场的直径不小于400mm（当不均匀性 ≤±3％时为3 00mm）。
束轴高出地面1200±20 mm.
激光器阵列用于光束轴指示。
校准台
校准台功能：
a.同时操作一个或两个安装在校准台上的 X射线发生源。
b.工作台在X，Y和Z轴上自动定位，并将位置数据存储下来。
c.调整工作台上标准和需校准的测量仪器并调整它们在X射线场中的位置。
工作台移动的可重复性：
•纵向移动 (沿X轴) ≤0.02 mm
•横向移动 (沿Y轴) ≤0.05 mm
•垂直移动 (沿Z轴) ≤0.05 mm
工作台的更小行程步长分辨率：
•纵向移动 (沿X轴)不高于 0.005 mm
•横向移动 (沿Y轴)不高于 0.01 mm
•垂直移动 (沿Z轴)不高于 0.01 mm
纵向辐射束轴高出地面 (1200 + 100) mm
工作台的行程范围：
•沿辐射光束轴(X轴) 0 – 2300 mm
•穿过辐射束轴：
水平方向 (Y轴) 0 – 1120 mm
垂直方向 (Z轴) 0 – 200 mm
•垂直轴360°，增量为15° (使用转盘)
系统配置：
•工业X射线发生源 ISOVOLT320 M2 / 4.5-13 或 225M2 0.4-3.0，包括高压发生器，X射线金属陶瓷发生器，冷却系统，安装套件和备用套件
•位置控制系统：
- 位置控制系统的机制
- 控制单元
- 操作面板
- 按钮
- 报*装置
- 不间断电源
- 电缆套件
- 安装套件
- 备用套件
•X射线束整形器：
- 整形器带基座，发射管基座，快门，附加过滤组件，可更换的光圈组件，保护外壳和信号栏等
- 控制单元
- 远程控制
- 附件套件
- 电缆套件
- 备用套件
•用于测量的视频系统
•视频监控系统
•接线盒
•激光瞄准系统
•AT2327 报*剂量计
•带AT5350/1 标准剂量计的摄像机监视器
•双通道温度探头
•附加过滤套件
•配件套件
•工具套件
•笔记本电脑
•电缆套件
•安装套件
•备用套件
|
ISOVOLT Titan 225
|
|
射线管类型
|
225М2 0.4-3.0
|
225М2 0.4-1.5
|
225МM2 0.2
|
|
极大管电压 (kV)
|
225
|
225
|
225
|
|
阳极极大功耗 (W)
|
3000/640
|
1600/640
|
320
|
管电流 (mA)
(@极大管电压)
|
13/2.8
|
7/2.8
|
2.8
|
|
标称焦点 (IЕС 336)
|
3.0/0.4
|
1.5/0.4
|
0.2
|
|
焦点尺寸 EN 12 543 (mm)
|
5.5/1.00
|
3.0/1.00
|
≤0.5
|
|
附加过滤 (mm)
|
1.0 Be
|
1.0 Be
|
1.0 Be
|
|
光束角
|
40°
|
40°
|
20° x 40°
|
|
重量 (kg)
|
11.9
|
11.9
|
11.9
|
|
ISOVOLT Titan 320
|
|
射线管类型
|
320 - 13
|
320 - 7
|
MXR 320 26
|
MXR 320 23
|
|
极大管电压 (kV)
|
320
|
320
|
320
|
320
|
|
阳极极大功耗 (W)
|
4200/1680
|
2240/960
|
4200/1500
|
1600/640
|
管电流 (mA)
(@极大管电压)
|
13/5
|
7/3
|
13/4.5
|
5/2
|
|
标称焦点 (IЕС 336)
|
3.5/1.5
|
1.5/0.8
|
4.0/1.5
|
1.8/0.8
|
|
焦点尺寸 EN 12 543 (mm)
|
6.3/3.0
|
3.6/1.9
|
5.5/3.0
|
3.6/1.9
|
|
附加过滤 (mm)
|
7.0 Be
|
7.0 Be
|
3.0 Be
|
3.0 Be
|
|
光束角
|
40°
|
20° x 40°
|
40°
|
40°
|
|
重量 (kg)
|
35
|
35
|
40
|
40
|
|
技术规格
|
|
能量范围
|
8 – 250/170 keV
|
|
空气比释动能率范围
|
50 μGy/h – 65 Gy/h
|
拓展不确定度 (k=2)
用于认证为一类工作标准
|
±3%
|
