德国GMC-Instruments NIGHTSY系列光伏测试仪

德国GMC-Instruments NIGHTSY系列光伏测试仪由爱仪器仪表网代理，该仪器适配多类光伏技术，凭高灵敏传感器、先进图像处理等功能组件无需拆下检测，可在宽电压电流范围操作，支持昼夜检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

德国GMC-Instruments NIGHTSY系列光伏测试仪产品简介
NightSy 夜间 EL 检测系统，适配多类光伏技术，凭高灵敏传感器、先进图像处理等功能，可在宽电压电流范围操作，支持昼夜检测。MELI™移动 PV 测试中心，能生成高分辨率 EL 图与热成像图，搭配软件，检测效率高。PLpix™科学 EL/PL 检测工具，适合研发，具备高配置相机、可变视野等特性，可评估多项参数并集成校准功能。

夜间EL检测系统

NightSy: 夜间 EL 检测系统
支持的 PV 技术类型: c-Si, CdTe, CIS
高灵敏度的 12 megapixel Si-CMOS 传感器
先进的图像处理技术
硬件图像稳定
EL 信号自动对焦
杂散光消除
完整的光伏组串操作 zui大到 1000V 10A
锁相选项：工作从黄昏到黎明

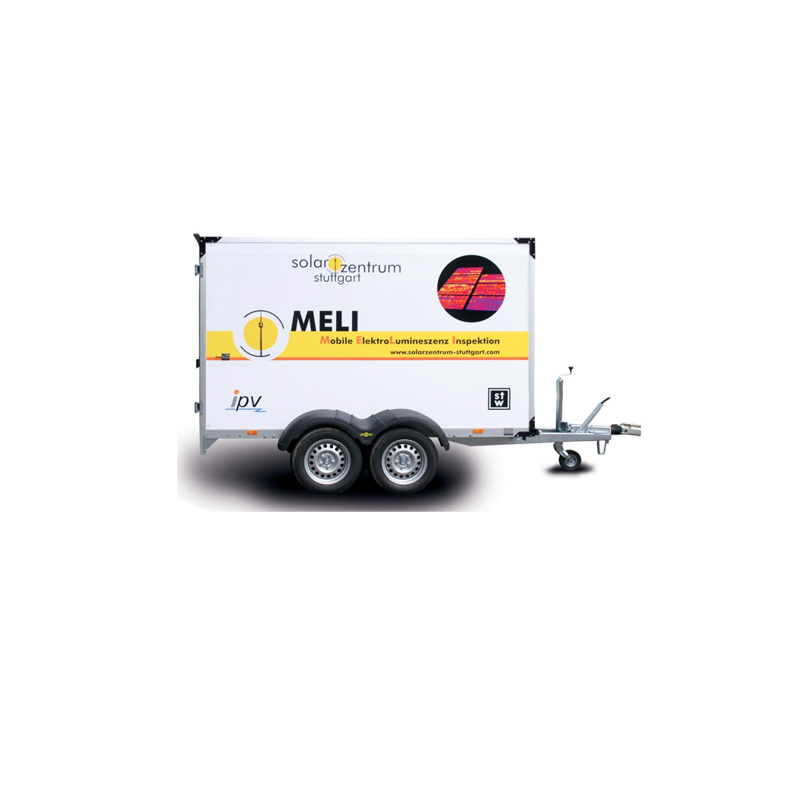

移动pv测试中心

MELI™: 移动 PV 测试中心
高分辨率 EL 图
热成像图像
LED 组件闪光灯
支持的 PV 技术类型: c-Si,CdTe,CIS
数据库，报告和统计分析软件
测试能力zui大每小时 60 块组件

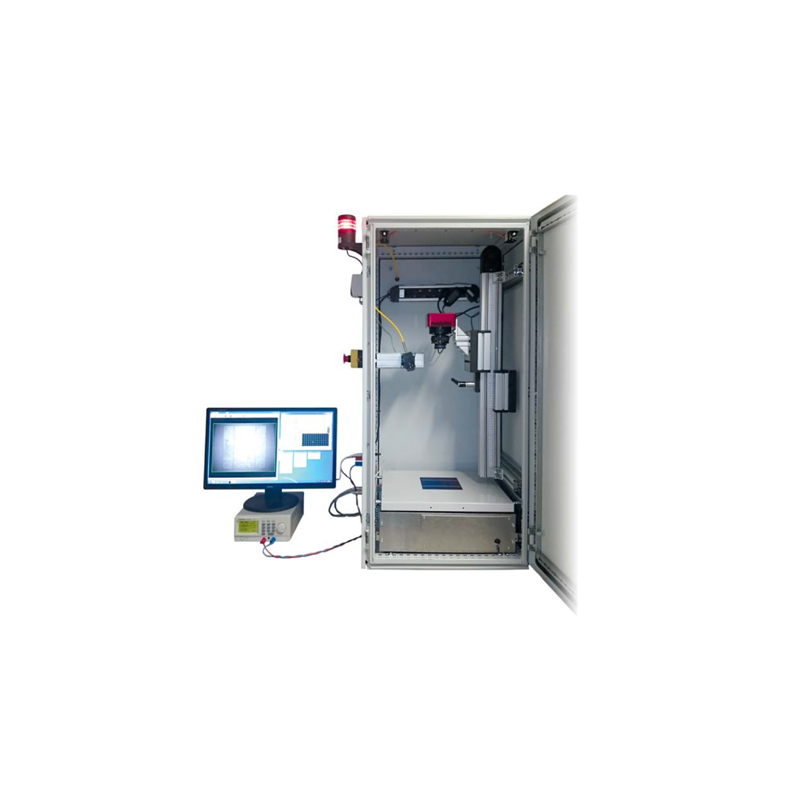

科学的EL和PL检测系统

PLpix™: 科学的 EL/PL 检测工具用于研发
科学 Si-CCD 相机
zui大 16 megapixel
可变的视野范围: 200x200 mm² 到 5x5 mm²
激光激励zui大到 2 个太阳大于 97% 的均匀性
串联电阻评估
暗电流密度评估
QSSPC 集成用于校准使用期限

德国GMC-Instruments NIGHTSY系列光伏测试仪

夜晚EL系统

应用：现场组串和单块组件的 EL 检测，组件无需拆下检测
发货前和发货后的检测
安装前和安装后的检测
缺陷组件的不良分析
接受和尽职调查测试
缺陷检测：PID，极化，不工作电池，不活跃电池区域，分离的手指，分离的电池连接，微裂纹，撞击破坏，电阻损耗，破碎的二极管，不均匀的电池片，分流和局部热点
PV 支持技术：全部支持的套件：晶体硅，薄膜 CdTe，薄膜 CI (G) S
c - Si 套件：仅支持晶体硅，但是图像质量好于全部支持的套件
CdTe 套件：仅支持薄膜 CdTe，但是图像质量好于全部支持的套件
CIS 套件：仅支持薄膜 CI (G) S，但是图像质量好于全部支持的套件
环境条件：户外 LED 照明夜空
黄昏时光使用除杂散光工具包
黑暗阴沉的天（<100Lux）使用锁定工具
室内使用 LED 照明
操作距离（f = 50mm lens）：zui小 0.3m 可见区域 22cm*14cm
典型 2.8m 可见区域 2m*1.3m
其他镜头可供不同需求选择
标准镜头：f = 50mm；其他基于需求
测量时间：典型的是 1s
对焦：手动对按照 EL 信号 / 自动对按照 EL 信号并使用自动对焦工具包
图像输出：相机屏幕预览 JPEG 图像
图像后处理
基本功能：图像输出整合，虚拟彩色显示，强度线性和对数标度
高ji功能：图像缩放，灰阶图，线扫描，组件缺陷注释，报告整合
证书：CE

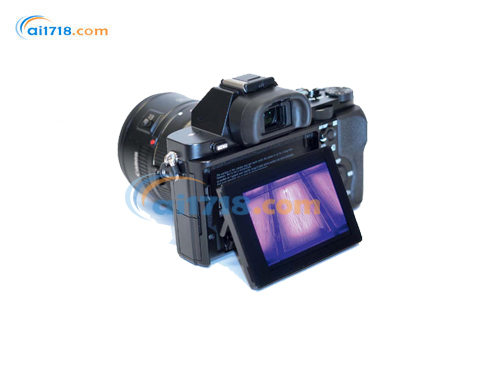

NIGHTSY 12 相机
修改后的电子取景器可换镜头相机
分辨率：4240*2832 pixel - 12.1MP
曝光时间：1/8000 s - 30 s
曝光次数：300 次充满电后
图像稳定：基于需求
操作方式：三脚架，升降机，手持
防护等级：便携箱 IP54
重量：不含镜头 500 g
尺寸：不含镜头 width 150 mm; height 100 mm; depth 60 mm
附件：AC 适配器，电池充电器，电源线，可充电电池 2 个，USB 线缆，肩带，机身盖，英语操作手册，三角架，三角架手枪头，坚固的便携箱
DC power source
输出：1.5 kW, 150 Vdc, 10A;
输入：85 - 256 Vac, 47 - 63Hz, single phase
防护等级：便携箱 IP 54

附件：英语操作手册，20m MC4 PV 线，MC4 - MC3 适配器，MC4 工具
