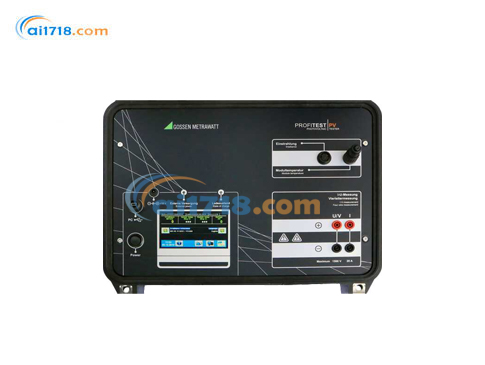

德国GMC-Instruments PROFITEST PV 1500光伏电站测试仪

德国GMC-Instruments PROFITEST PV 1500光伏电站测试仪由爱仪器仪表网代理，本产品具备多项核心功能，可测量光伏相关关键电气参数，还能自动将瞬时测量值转换为标准测试条件下的数值。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

德国GMC-Instruments PROFITEST PV 1500光伏电站测试仪产品简介
该仪器具备多项核心功能，可测量光伏相关关键电气参数，还能自动将瞬时测量值转换为标准测试条件下的数值，凭借专利计算流程，无需知晓制造商规格或仅通过单条特性曲线*能完成评估与参数确定。
它采用高分辨率彩色图形触摸屏，适配阳光下使用，内置多种数据库且支持双向数据交换，搭配专用软件可实现图形展示、评估、误差分析等操作，同时具备高本质安全等级，适用于光伏系统故障排查、质量记录及研发等场景。

PROFITEST PV 1500光伏电站测试仪产品功能
可自动将瞬时测量值转换为标准测试条件（STC）下的数值
无需知晓制造商规格即可评估光伏发电机的专利计算流程
仅基于单条伏安（I-U）特性曲线即可确定发电机内部串联电阻的专利计算流程
分别测量辐照传感器和组件背面的温度，提高测量精度
内置负载断路器（1500 伏 / 20 安直流），可实现测量仪与光伏发电机的全极断开，本质安全等级高
符合国际电工委员会 / 欧洲标准（IEC/EN）60904-2 的校准辐照传感器，内置铂电阻（Pt1000）温度传感器
内置客户数据库，支持双向数据交换
内置组件数据库，支持双向数据交换
具备图形显示、评估、误差分析和文档记录功能的软件，内置数据库

产品特点

内置数据存储器，可存储多达数千次的测量数据

由于在容性负载下进行持续测量，所获取的伏安特性曲线精度高
显示（计算）值：峰值功率（\(P_{Pk}\)）、串联电阻（\(R_{S}\)）、内部并联电阻（\(R_{P}\)）；瞬时值：*大功率点电压（\(U_{Pmax}\)）、*大功率点电流（\(I_{Pmax}\)）、*大功率（\(P_{max}\)）、开路电压（\(U_{OC}\)）、短路电流（\(I_{SC}\)）、填充因子（FF）、组件温度（\(T_{mod}\)）、参考温度（\(T_{ret}\)）、均方根（RMS）
通过四芯电缆进行功率和温度测量，确保测量结果无误差
辐照和温度传感器采用模拟技术集成，并配备耐用的数据传输线路。因此，可始终实时测量辐照量，且能在毫秒范围内可靠检测辐照波动。通常，基于无线传输的解决方案无法连续传输测量数据，只能提供瞬时数据。而实际上，即使在毫秒范围内，辐照量的变化也可能高达数百瓦每平方米（\(W/m^2\)）
实时显示瞬时辐照量和温度，为测量条件提供参考
通用输入接口可兼容市售的辐照参考传感器，确保现场使用适配传感器和更换传感器时无故障
可通过电脑操作 PROFITEST PV 1500，直接导入测量结果（如用于连续测量）
外置宽范围输入电源组，可给电池充电，并为测量仪提供持续供电
开放式接口，使仪器也可用于特殊应用场景
内置负载断路器（1500 伏 / 20 安直流），本质安全等级高

应用领域
PROFITEST PV 1500 可测量单个光伏组件以及光伏组串的伏安特性曲线。
借助专利技术，该仪器可在现场 “仅通过一次测量且无需输入组件数据”，直接确定峰值功率、内部串联电阻和内部并联电阻，并在适用于阳光下使用的高分辨率彩色图形触摸屏上显示。在光伏系统的初始启动和后续测试过程中，无需长时间学习即可快速、经济地完成系统故障排查和系统质量记录工作。这种简单且关键的测试可保障客户安全，并为安装人员避免后续成本。例如，测得的峰值功率还可用于计算性能比。此外，获取的特性曲线有助于进一步分析所测组件或组串的电气特性，因此该仪器也适用于研发（R&D）领域。

供货范围
电脑软件：PV Analyzer（光伏分析仪）
用于可视化、评估和记录测得的特性曲线数值的软件，内置数据库
可从 PROFITEST PV 1500 中读取测得的特性曲线数值
伏安特性曲线图形显示
含计算得出的*大功率点（MPP）
与功率特性曲线对比
与真均方根（TRMS）曲线对比
与标准测试条件（STC）曲线对比
显示测量点的伏安特性曲线
标准测试条件（STC）下测得值和计算值的显示
在浏览器窗口中查看某一测试系列的伏安特性曲线概览
导出测量值或结果（如导出为 XLS 文件）
生成测试报告（如生成 PDF 文件）
在线测量 —— 特性曲线和测量值的图形显示（也适用于连续测量）
在线访问 PROFITEST PV 1500 的数据库和文件管理功能
兼容微软（Microsoft®）Windows® Vista、7、8 和 10 系统

附件
辐照参考传感器：经过校准的单晶硅辐照传感器，内置 Pt1000 温度传感器，带固定装置和 10 米连接电缆
外置 Pt100 温度传感器：长度 10 米
外置安全断路器：外置负载断路器（1500 伏 / 20 安），用于测量仪与光伏发电机的全极断开
四芯测量电缆：长度 10 米，用于连接负载断路器和光伏发电机
外置电源组：功率 60 瓦，为 PROFITEST PV 1500 供电
屏蔽 Mini USB 电缆：用于电脑与 PROFITEST PV 1500 之间的通信
附件箱

可选配件
光伏适配器套装 MC3-MC4（型号 Z360K）
光伏适配器套装 SUNCLIX-MC4（型号 Z360H）
光伏适配器套装 TYCO-MC4（型号 Z360J）

订购信息

描述	型号	产品编号
测试仪器 1：带薄膜晶体管（TFT）图形显示屏，用于测量光伏组件和组串的电气特性值，*大规格 1500 伏 / 20 安，符合德国工业标准 / 欧洲标准 62446。含校准辐照传感器、Pt1000 温度传感器、外置负载断路器、测量电缆、USB 电缆、附件箱和光伏软件	PROFITEST PV 1500	M360F
可选配件
太阳能连接电缆，长度 300 毫米，截面积 4 平方毫米	光伏适配器套装 MC3-MC4	Z360K
太阳能连接电缆，长度 300 毫米，截面积 4 平方毫米	光伏适配器套装 SUNCLIX-MC4	Z360H
太阳能连接电缆，长度 300 毫米，截面积 4 平方毫米	光伏适配器套装 TYCO-MC4	Z360J
按需供应
PROFITEST PV 1500 用外置 Pt100 表面传感器延长线，长度 10 米	Pt100 延长线
PROFITEST PV 1500 用带内置 Pt100 温度传感器的参考传感器延长线，长度 10 米	参考传感器延长线

德国GMC-Instruments PROFITEST PV 1500光伏电站测试仪规格

标准衡量部分

电压（伏）	电流（安）	温度	辐照量
25、100、500、1500	2、5、10、20	采用 Pt1000 传感器，-40...+120°C	0...1300 瓦 / 平方米（标准传感器）

各测量范围可相互组合，测量仪会自动选择最佳测量范围。

计算机部分
微型工业计算机，带实时时钟，无硬盘、风扇等活动机械部件
模 / 数（A/D）采样率：最高 100 千赫兹（kHz），分辨率：12 位
伏安特性曲线测量精度优于 1%，峰值功率测量精度 ±5%
数千次测量的数据自动永久存储在设备中（闪存）

测量部分

采样率	zui高 100 千赫兹
分辨率	0.01 伏...0.25 伏，0.005 安...0.001 安（取决于所选测量范围）
测量精度	优于 1%（10 瓦及以上）

峰值功率确定

公差	±5%
重复性	±2%

单个组件单独测量的持续时间：>20 毫秒（约 100 组测量值），因此被测设备的容性特性不影响测量结果
可额外测量组件背面温度（提供第二个 Pt100 输入接口）
可通过无干扰电缆连接市售参考传感器（如 ISETSensor®）
仅允许连接带电流限制的直流电源（如光伏发电机）
环境条件

环境条件	参数
工作温度	0...+50°C
存储温度	-10...+85°C
工作相对湿度	10%~90%（无冷凝），不允许有冷凝水
存储相对湿度	5%~95%，不允许有冷凝水

电源供应
电池：可充电锂离子电池，11.25 伏，8850 毫安时，99.6 瓦时（连续工作时间：约 8 小时）
功耗：约 40 瓦
外置电源组：输入 90~263 伏交流，47~63 赫兹，60 瓦
内置充电控制器，防止电池过充和过度放电
通过设备外壳上的指示灯（PROFITEST PV 1500 上的状态显示）指示充电水平
连接发电机的四芯测量电缆可避免系统性电压测量误差
带内置 Pt1000 温度传感器的辐照参考传感器（Phox）
机械设计

防护等级：IP 20
尺寸（宽 × 高 × 深）：406×330×175 毫米
重量：约 7.6 千克（不含附件）
数据接口

接口	功能
电源	外置电源组：通过桶形插头连接，规格 5.5×2.1 毫米
温度	温度传感器连接接口・带第二个温度测量输入的仪器：外置 Pt100，用于采集组件背面温度・其他型号仪器：外置 Pt100 或 Pt1000（取决于型号），用于测量参考电池背面温度
辐照量	辐照参考传感器（Phox）连接接口・Pt100/Pt1000 参考传感器和测得的辐照值整合到一个 8 针插头中
四芯测量	测量输入（电压测量）
电流输入	功率输入（用于电流测量）
电脑	通过 USB 电缆连接
