英国N4L(牛顿) PPA3500功率分析仪
英国N4L(牛顿) PPA3500功率分析仪电机/逆变器分析，PPA3500 是一款高精度 3~6(7) 相功率分析仪，能够在各种应用中执行可靠、准确的功率分析。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
PPA3500功率分析仪 – 电机/逆变器分析，可再生能源
高性能 6 相电源分析
PPA3500 是一款高精度 3~6(7) 相功率分析仪，能够在各种应用中执行可靠、准确的功率分析。由于采用创新的模拟卡设计，PPA3500 封装在紧凑的 2U 机箱中。PPA3500 有 3、4、5 或 6 相配置以及计算得出的第 7 相配置。还可以选择将设备安装在 19 英寸机架中，提供 2U 6(7) 相解决方案，请参阅我们的配件页面了解更多详细信息。PPA3500 功率分析仪受益于全彩“双”TFT 显示屏，这一概念在一台仪器中采用了两个 TFT 显示屏，从而在 2U 外形尺寸中实现了大宽屏显示区域。
为什么选择 Newtons4th 功率分析仪？
市场上*专为逆变器驱动应用设计的功率分析仪
同类中*佳的宽带功率精度
1MHz带宽
0.01deg 的极高精度相位测量
提供ISO17025 (UKAS) 可追溯认证
薄型 – 2U 高，*多 6( 7 ) 相测量
*的产品支持
PWM 电机驱动模式可快速轻松设置
所有必需的输入均作为标准包含

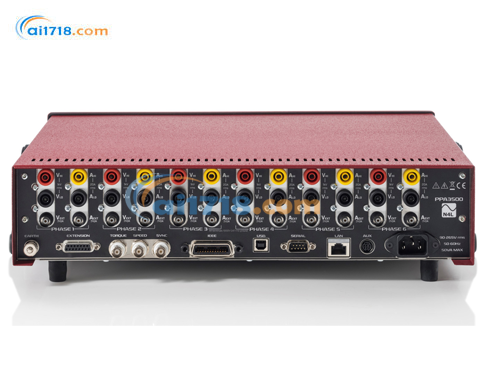

PPA3500 包括所有标准端口，包括内部 (4mm) 和外部 (BNC)、扭矩、速度、RS232、LAN、USB、GPIB。
应用示例
PWM逆变器驱动效率分析
待机功率
交流/直流转换器
太阳能电池阵
UPS
电能质量
高频电力电子技术
PPA3500功率分析仪产品概述
*的准确性
0.03%(典型值)
2U外形尺寸
上*采用2U外形尺寸的高精度6相功率分析仪*
1MHz带宽
宽带宽非常适合失真信号分析，例如PWM逆变器驱动
直观的用户界面
“快捷键”和字母数字键盘
标准配备扭矩和速度输入
+/-10V,模拟直流和脉冲输入
系统总效率计算
电气到电气、电气到机械的实时监控和效率计算
逆变器驱动分析的理想选择
电动汽车、变速驱动器、工业和其他应用
8相分析
使用3P2W+CH3+3P2W+CH3测量8相，包括三相输入功率、直流母线和三相输出功率
基于DFT的功率计算
利用DFT傅立叶分析的强大功能，通过*DSP和FPGA实现。
只需2个瓦特表即可进行三相功率测量
独特的“3瓦特表转换”模式在使用三相2瓦特表模式时提供独立相功率信息
| 规格参数 | |||||
| PPA500 | PPA1500 | PPA3500 | PPA4500 | PPA5500 | |
| 基础精度 | |||||
| V,A rdg error | 0.05% | 0.05% | 0.04% | 0.03% | 0.01% |
| 功率 rdg error | 0.10% | 0.10% | 0.06% | 0.04% | 0.03% |
| 阶段选项 | |||||
| Interna | 1～3 | 1~3 | 1～6 | 1~3 | 1~3 |
| Master/Slave operation | 4～6 | 4 ～6 | |||
| 带宽 | |||||
| 20830A Shunt | DC～500kHz | DC～1MHz | DC～ 1MHz | ||
| 10 &30A Shunt | - | - | - | DC～2MHz | DC～ 2MHz |
| 50A Shunt | - | - | - | DC～1MHz | DC～1MHz |
| 输出电压 | |||||
| Max input voltage | 2500Vpk (1kVrms) | 2500Vpk (1kVrms) | 2500Vpk (1kVrms) | 3000Vpk (1kVrms) | 3000Vpk (1kVrms) |
| No.of ranges | 8 | 8 | 8 | 8 | 9 |
| 直流输入 | |||||
| 10Arms model | - | - | - | O | O |
| 20Arms model | O | O | O | - | - |
| 30Arms model | O | O | O | O | O |
| 50Arms model | - | - | - | O | O |
| No.of ranges | 8 | 8 | 10 | 8 | 9 |
| 特点 | |||||
| 范围和图形模式 | O | O | O | O | |
| Vector Display | - | O | - | - | - |
| USB 内存端口 | O | O | O | O | O |
| 局域网端口 | O | O | O | O | O |
| GPIB Port | O | O | O | O | O |
| RS232 Port | O | O | O | O | O |
| 实时时间 | O | O | O | O | O |
| 19in Rack mount option | O | O | O | O | O |
| 扭矩和速度 | - | - | O | O | O |
| IEC61000 Mode | - | - | - | - | O |
| PWM Motor Drive Mode | - |
Limited Functionality
|
O | O | O |
| Oscilloscope/Graphic | - | O | O | O | O |
| Transformer Mode | - | - | O | O | O |
| PWM Filter Options | - | 2 | 7 | 7 | 7 |
| 速度/谐波/秒 | 300/sec | 300/sec | 300/sec | 600/sec | 1800/sec |
| 内部数据记录 | 4 Parameters | 4 Parameters | 32 Parameters | 16 Parameters | 16 Parameters |
| 数据日志记录 | 16000 | 16000 | 5M | 5M | 10M |
| ABD0100.1.8 模式 | - | - | - | - | ○ |
| 内置存储 | 192kB | 192kB | 500MB | 500MB | 1GB |
| Harmonics | 50 | 50 | 100 | 100 | 417 |
| 最小窗口大小 | 10ms | 5ms | 5ms | 2ms | 2ms |
|
尺寸 -Excl.Feet
HxWxD(mm)
|
92x215x312 | 92x215x312 | 92x404x346 | 130x400x315 | 130x400x315 |
| 重量 | 3.3 -4kg | 3.3 -4kg | 5-7ka | 5.4 -6kg | 5.4 -6kg |
| 一Not Applicable O Option O Standard | |||||
|
PPA3500功率分析仪说明文档 |
|||||
