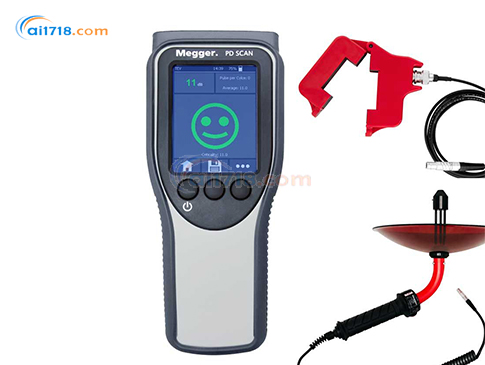

美国MEGGER PD SCAN手持式在线局放巡检仪
Megger PD SCAN手持式在线局放巡检仪由爱仪器仪表网代理，PD Scan是Megger集团德国赛巴公司*新推出的手持式、预筛查、工具型仪器，适合对电力设备局部放电信号进行在线检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
PD SCAN手持式在线局放巡检仪简介：

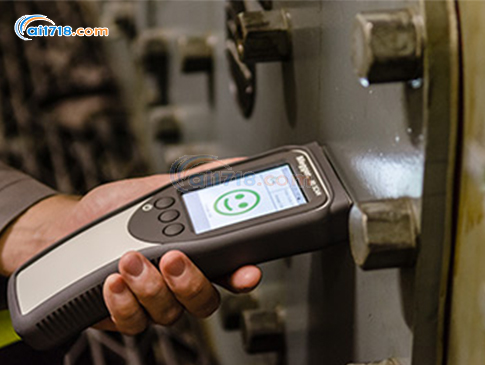

PD Scan用于早期检测中压开关设备和其它电气设备缺陷产生局部放电。为此，该设备有两个内部传感器（TEV，机载声学），也可以使用各种类型的外部传感器（TEV、HFCT、机载声学、接触探头）运行。其有两个内置传感器（AA超声,TEV暂态地电压），并且可以外置多种类型的传感器（TEV暂态地电压，HFCT高频电流,AA超声和接触式超声）。
PD SCAN手持式在线局放巡检仪特点：
■ 一台设备三种局放测量方法
■ 即插即用——自动识别传感器类型

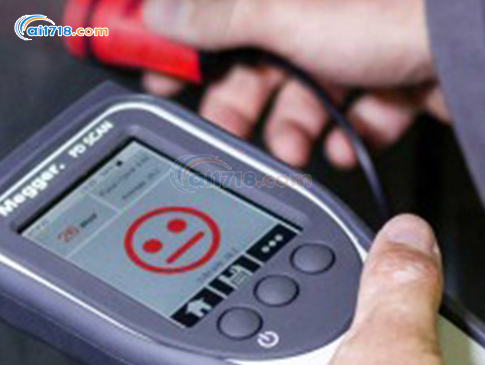

■ “超大”触摸屏，按键、触摸操作均可
■ 可配置8种传感器，适用于各种电力设备
■ 结果自动评价和解析
■ 可选舒适的 Bluetooth®蓝牙耳机
■ 内置相机和二维码功能，资产管理轻松化
■ 不同视图和PRPD显示，以识别缺陷类型
■ 温湿度测量数据自动存储在主机内部
■ MeggerBook RE中文分析软件
■ 使用手机通过 USB OTG数据线进行无线数据传输
PD SCAN手持式在线局放巡检仪选型：
配置1:开关柜基本版
基本版适合用户进行中压开关柜检测
配置2：开关柜基本版+电缆
配置2适合用户进行开关柜和电缆检测
配置3：开关柜版+电缆
除了HFCT和标准传感器之外，版还包含外置声学传感器，以便更详细分析中压设备
配置4：开关柜版+电缆+户外

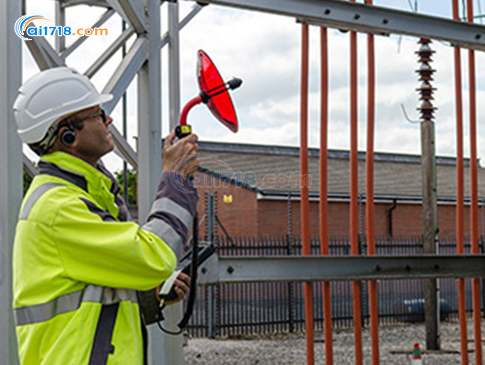

配置4涵盖了所有传感器，满足多种现场需求，包含了户外裸露部位的局放分析
| 订购信息 | ||
| 产品 | 订单编号 | |
| PD Scan配置1开关柜版 | ||
|
PDScan 主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+USB-C线、标准有线耳机、标准版运输箱、U盘(含 软件) |
1011121 | |
| PD Scan 配置2开关柜基本版+电缆 | ||
|
PDScan主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+ USB-C线、标准有线耳机、标准版运输箱、U盘(含 软件)、HFCTSC40传感器 |
1011122 | |
| PD Scan配置3开关柜版+电缆 | ||
|
PDScan主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+USB-C线、蓝牙耳机、版运输箱、U盘(含软 件 ) 、HFCT SC40传感器、柔性超声传感器、固体振动传感器 PD Scan 配置4开关柜版+电缆+户外 |
1011123 | |
|
PDScan主机、外置TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器+USB-C线、蓝牙耳机、版运输箱、U盘(含软件)、HFCT SC40传感器、柔性超声传感器、固体振动传感器、聚波器 |
||
| 1011124 | ||
| 可选配置： | ||
|
升级配置1到配置4 1011550 升级配置2到配置4 1011551 PD Scan演示盒 |
||
|
演示器、运输箱、电池 1011423 可选附件 |
||
|
HFFCT20,固定安装式，电缆用，内径20mm 1006296 HFCT SC40,电缆用，内径40mm 1009667 HFCT SC60,电缆用，内径60mm 1012681 VK 132,HFCT连接线 90026538 TEV C900, 外置暂态地电压传感器 1010524 AA FR130,柔性超声传感器 1009757 ACP 30-1,固体振动超声传感器 1012924 ACP 30耦合剂 1007238 AA PR400-1,超声聚波器 1012287 VK155, 用于VDS接口的连接电缆LRHR 90033330 THS 55, 温湿度传感器 1010217 THS 55温湿度传感器保护帽 2012509 FC 1,TEV功能测试器 1010219 Bluetooth° 蓝牙耳机 90028677 WMSD, 无线大存储设备 1012538 PDK-STD,配置1和2的标准运输箱 90026227 PDK-UNI, 配置3和4的运输箱 90031295 |
||
PD SCAN手持式在线局放巡检仪技术参数：
| TEV 暂态地电压传感器 | |
| 测量范围 | -10 … 80 dBmV |
| 带宽 | 2 … 80 MHz |
| 分辨率 | 1 dBmV |
| 精度 | ±1 dBmV |
| AA超感器 | |
| 测量范围 | -10 … 70 dBµV |
| 分辨率 | 1 dBµV |
| 精度 | ±1 dBµV |
| 传感器中心频率 | 30, 40 und 80 kHz |
| HFCT高频电流夹钳 | |
| 测量范围 | -10 … 80 dB |
| 带宽 | 100 kHz … 20 MHz |
| 分辨率 | 1 dB |
| 精度 | ±1 dB/ < ±10% |
| 阻抗 | 50Ω |
| 外壳 | 注塑 |
| 显示 | 3.5 英寸显示屏，320x 240像素 |
| 接口 |
Lemo雷莫 （外置传感器） USB-C (充电、耳机、电脑) Bluetooth®蓝牙 |
| 控制 | 3个软键及触摸屏 |
| 防护等级 | IP 54 |
| 温度 | |
| 操作 | -10 … 55 °C |
| 存储 | -20 … 70 °C |
| 相对湿度 | 93 % at 30 °C(non-condensing) |
| 电源 | |
| 充电器 | 输入90 … 264 V,50/60 Hz ,输出 5 V DC |
| 内置电池 | 锂电池3.6 V / 3.35 Ah |
| 操作时间 | > 8 小时 |
| 充电时间 | 约2 hours |
| 尺寸 | |
| PD Scan主机 | 220 x 80 x 30 mm |
| 标准箱子 | 422 x 366 x 107 mm |
| 专业箱子 | 512 x 445 x 313 mm |
| 重量 | |
| PD Scan主机 | 420 g |
| 标准箱子 | 940 g |
| 专业箱子 | 3400 g |
PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、标准有线耳机、
标准版运输箱、U盘（含软件） 1011 121
PD Scan 配置2开关柜基本版+电缆PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、标准有线耳机、
标准版运输箱、U盘（含软件）、HFCT SC40传感器 1011 122
PD Scan配置3开关柜专业版+电缆PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、蓝牙耳机、
专业版运输箱、U盘（含软件）、HFCT SC40传感器、柔性超声传感器、固体振动传感器 1011 123
PD Scan 配置4开关柜专业版+电缆+户外PD Scan主机、外置 TEV 传感器、温湿度传感器、TEV功能测试器FC1、充电器 + USB-C线、蓝牙耳机、
专业版运输箱、U盘（含软件）、HFCT SC40传感器、柔性超声传感器、固体振动传感器、聚波器 1011 124
