意大利TECHiMP Capacitive Divider离线局部放电测试传感器
意大利TECHiMP Capacitive Divider离线局部放电测试传感器由爱仪器仪表网代理，Techimp 50kV 电容分压器是一款局部放电传感器，适用于实验室测试和现场离线测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
Capacitive Divider离线局部放电测试传感器介绍

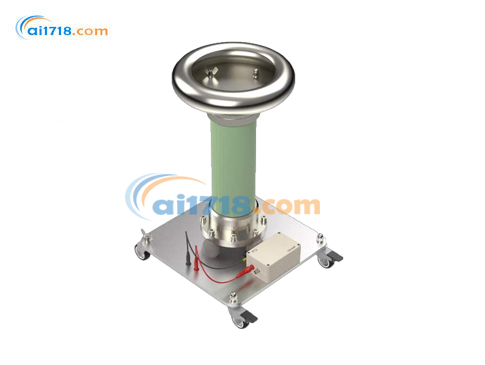

Techimp 50kV 电容分压器是一款局部放电传感器，适用于实验室测试和现场离线测试。它可作为 Techimp 局部放电系统的检测传感器，通过耦合电容与 PQ 四极杆的组合，同时提供局部放电信号和同步信号。局部放电信号经高通滤波器过滤，可抑制测试电压干扰；同步信号经低通滤波器过滤。在工业频率（50-60Hz）下，耦合电容在额定电压范围内保证无局部放电（<2pC）。额定电压指相对地均方根值。
Capacitive Divider适用场景
中压设备（MV）、变压器（TRAFO）、中压电缆（MV CABLES）、电机（MOTOR）、发电机（GENERATOR）、气体绝缘开关设备 / 气体绝缘线路 / 气体绝缘母线（GIS/GIL/GIB）、实验室测试（LAB TEST）
Capacitive Divider其他说明
提供多种不同传感器，均与 Techimp 全球诊断平台完全兼容。只要适用于特定应用场景，用户可根据需求自由组合使用。
电容分压器 50kV 数据手册 [英文] – 版本号：20230523整体尺寸：295、57、0、113、370
Capacitive Divider离线局部放电测试传感器规格
| 技术参数 | 数值 |
|---|---|
| 额定电压（相对地） | 50kV 均方根值 |
| 工作频率范围 | 50Hz – 2kHz |
| 标称电容（Cc） | 1nF±5% |
| 工作温度 | -10 / +40°C（50/60Hz 时为 -10 / +50°C） |
| 相位偏移（同步输出与施加高压） | 50-60Hz 时 <1° |
| 施加 1kV 时的同步输出 | 1.0V [±5%] |
| 50Hz 衰减 | >140dB（50-60Hz） |
| 重量 | 约 15kg |
|
TECHiMP Capacitive Divider离线局部放电测试传感器文档 |
|
