奥地利OMICRON MPD800 通用局部放电测量与分析系统
奥地利Omicron MPD800通用局部放电测量与分析系统由爱仪器仪表网代理，MPD800通用局部放电测量与分析系统非常适用于工厂和现场测试，即便是面对*严苛的环境条件也有着同样的出色表现。借助于其出色的信号分离功能，即便是*小的局部放电脉冲测量也可以不受干扰的影响，并得到正确的分析结果。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
MPD800通用局部放电测量与分析系统是我们继局部放电 (PD) 测量与分析系统 MPD 500 及 MPD 600 的之后的*新一代产品。
MPD800非常适用于工厂和现场测试，即便是面对*严苛的环境条件MPD800也有着同样的出色表现。借助于MPD800出色的信号分离功能，即便是*小的局部放电脉冲测量也可以不受干扰的影响，并用MPD800得到正确的分析结果。
MPD800适合各类电气设备和元件的局部放电测试系统
MPD800坚固耐用且灵活便捷，可在实验室、测试台及现场使用
MPD800局部放电的多通道同步测量和开窗功能
MPD800可按照局部放电测试的 IEC 和 IEEE 标准要求选择滤波器
MPD800较宽的局部放电测量频率范围，在强干扰环境下也能实现*佳信噪比
MPD800先进的噪声分离和信号源分离技术，确保可靠的分析
MPD800提供可配置用户界面的多语种的局部放电测试软件，实现个性化局部放电测试和报告
MPD800 有着非常广泛的局放测试应用，从传统的电力行业，例如在制造厂、修理厂、实验室，一直到工业领域的应用，例如的电机诊断测试。
对按照相关标准进行的局部放电测试，MPD800能为您提供强大的支持，包括常规试验和形式试验、工厂和现场交接试验以及绝缘缺陷带电检测，确定以下设备是否存在局部放电并对其进行定位：
电力变压器
电力电缆
电机
气体绝缘封闭式组合电器 (GIS) 和中压开关
工业驱动设备
铁路运输
高压配件诸如套管、绝缘子、电容器、电缆终端、母线

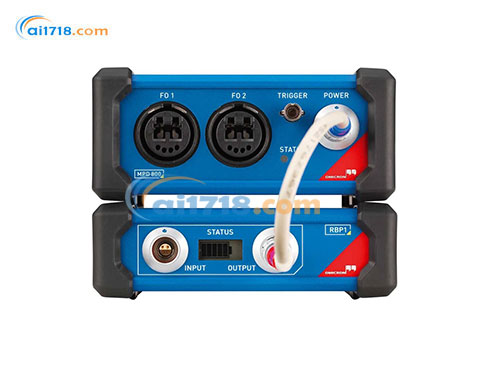

MPD800 系统由 MPD800 测量设备、MCU2 控制单元和分析软件组成。根据不同的测量方法，MCU2 可以通过光纤连接至单个或多个 MPD800 设备。MPD800 设备和 RBP1 电池所构成的测量体系既可以直接连接到测试对象，也可以通过 CPL1 或 CPL2 耦合设备连接到测试对象。MCU2 通过 USB 接口连接到安装有MPD800 分析软件的笔记本电脑或 PC。
MPD800通用局部放电测量与分析系统有如下几项优点：
MPD800可实现电气隔离保证试验安全
MPD800 采用电池供电，灵活、方便且没有电源干扰
MPD800*大程度地减小周边环境干扰带来的不利影响
MPD800高*度的时间同步局部放电的定位与分析能力更加出色
|
订货信息 |
||
| MPD 800 基本包 |
|
|
|
MPD 800 基本包 |
局部放电基本包，用于在固定配置的测量系统中高效率地执行 例行测试。基本包仅提供一个局部放电测量通道。如需额外的 测量通道，可升级至 MPD Suite 软件的标准软件包。 |
P0000002 |
|
MPD 800 标准包 |
|
|
|
MPD 800 标准包 (1个通道、1 个单元) |
单相局部放电测试的普通配置，使用一个通道和一个MPD 800 设备。 它适用于所有设备和应用，包括用于简化的自定义测试、分析和报告的综合诊断工具集。 |
P0000004 |
|
MPD 800 标准包 (3个通道、2 个单元) |
用于三相局部放电测试的普通配置，使用两个MPD 800 设备的三个测量通道。 是进行电机、发电机和大型变压器，以及电缆局部放电现场测试的理想选择。 |
P0000006 |
|
MPD 800 标准包 (3个通道、3 个单元) |
用于三相局部放电测试的增强配置，使用三个MPD 800 设备 的三个测量通道。其是进行电动机、发电机和变压器，以及电 缆局部放电现场测试的理想选择。 |
P0000008 |
|
MPD 800 标准包 (6个通道、3 个单元) |
用于三相局部放电测试的普通配置，使用三个MPD 800 设备 的六个测量通道。该配置是进行变压器或电缆局部放电现场 测试的理想选择。 |
P00000010 |
|
MPD 800 标准包 (6个通道、4 个单元) |
用于三相局部放电测试的增强配置，使用四个MPD 800 设备 的六个测量通道。该配置是进行大型变压器或电缆局部放电 现场测试的理想选择。 |
P00000012 |
|
MPD 800 扩展包 |
|
|
|
MPD 800 测量扩展包 |
测量扩展包，增加一个局部放电测量通道扩展现有的 MPD 800 系统。它包含 1 个 MPD 800 单元、1 个测量通道 许可及其他附件。 |
P0000014 |
|
MPD 800 开窗扩展包 |
开窗扩展包，用于在强干扰环境中为您的MPD 系统增强干扰 抑制/噪声抑制能力。它包含 1 个 MPD 800单元、1 个开窗通 道许可及其他附件。 |
P0000016 |
|
MPD 800 单元 |
1 个 MPD 800单元，增加一个 MPD 800 单元扩展现有的 MPD 800系统。测量通道许可必须单独订购。 |
P0000018 |
|
MPD 800 许可扩展 |
|
|
|
MPD 800 局部放电测量通道许可扩展 |
软件许可升级，用于激活另一个局部放电测量通道。 |
P0000020 |
|
MPD 800 开窗通道许可扩展 |
软件许可升级，用于在强干扰环境中，在另外一个局部放电测量 通道上执行通道开窗，以进行干扰抑制。 |
P0000021 |
|
MPD Suite 软件应用升级选项 |
|
|
|
MPD 800 基本包到标准包升级选项 |
软件许可升级，升级为通用单相局部放电测试所用 MPD 800 软件的标准功能。 |
P0000003 |
|
MPD 800 标准包到通用包升级选项 |
软件许可升级升级到通用局部放电测试所用的组合功能包， 包括 3PARD、3FREQ、局部放电定位和 VLF 测试附加软件。 |
P0000028 |
|
MPD 800 标准包至变压器测试包 升级选项 |
软件许可升级，增加电力变压器上执行多相局部放电测量所需 的所有功能，包括3PARD 和同步无线电干扰电压 (RIV) 及电荷 测量功能。 |
P0000022 |
|
MPD 800 标准包至电动机和发电机测试包升级选项 |
软件许可升级，增加电机和发电机上执行多相局部放电测量所 需的所有功能 (包括 3PARD)。 |
P0000023 |
|
MPD 800 标准包至通用单相测试包 升级选项 |
软件许可升级，用于在各种高电压设备和部件(例如仪用互感 器、套管、电容器、绝缘子和开关) 上执行单相局部放电测量。 它包含3FREQ 及同步 RIV 和电荷测量功能。 |
P0000024 |
|
MPD 800 标准包至电缆出厂测试包 升级选项 |
软件许可升级，用于获得通过专用滤波器、VLF 测试支持和 3FREQ 执行局部电缆局部放电定位所需的所有功能。 |
P0000025 |
|
MPD 800 标准包至现场电缆测试包 升级选项 |
软件许可升级，用于获得在多个测量点(例如电缆接头和终端) 执行现场局部放电测试与调试所需的所有功能。 它包含3PARD、带专用滤波器的电缆局部放电定位工具及VLF测试持。 |
P0000026 |
奥地利Omicron MPD800通用局部放电测量与分析系统由爱仪器仪表网代理，MPD800通用局部放电测量与分析系统非常适用于工厂和现场测试，即便是面对*严苛的环境条件也有着同样的出色表现。借助于其出色的信号分离功能，即便是*小的局部放电脉冲测量也可以不受干扰的影响，并得到正确的分析结果。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
MPD800通用局部放电测量与分析系统是我们继局部放电 (PD) 测量与分析系统 MPD 500 及 MPD 600 的之后的*新一代产品。
MPD800非常适用于工厂和现场测试，即便是面对*严苛的环境条件MPD800也有着同样的出色表现。借助于MPD800出色的信号分离功能，即便是*小的局部放电脉冲测量也可以不受干扰的影响，并用MPD800得到正确的分析结果。
MPD800适合各类电气设备和元件的局部放电测试系统
MPD800坚固耐用且灵活便捷，可在实验室、测试台及现场使用
MPD800局部放电的多通道同步测量和开窗功能
MPD800可按照局部放电测试的 IEC 和 IEEE 标准要求选择滤波器
MPD800较宽的局部放电测量频率范围，在强干扰环境下也能实现*佳信噪比
MPD800先进的噪声分离和信号源分离技术，确保可靠的分析
MPD800提供可配置用户界面的多语种的局部放电测试软件，实现个性化局部放电测试和报告
MPD800 有着非常广泛的局放测试应用，从传统的电力行业，例如在制造厂、修理厂、实验室，一直到工业领域的应用，例如的电机诊断测试。
对按照相关标准进行的局部放电测试，MPD800能为您提供强大的支持，包括常规试验和形式试验、工厂和现场交接试验以及绝缘缺陷带电检测，确定以下设备是否存在局部放电并对其进行定位：
电力变压器
电力电缆
电机
气体绝缘封闭式组合电器 (GIS) 和中压开关
工业驱动设备
铁路运输
高压配件诸如套管、绝缘子、电容器、电缆终端、母线
MPD800 系统由 MPD800 测量设备、MCU2 控制单元和分析软件组成。根据不同的测量方法，MCU2 可以通过光纤连接至单个或多个 MPD800 设备。MPD800 设备和 RBP1 电池所构成的测量体系既可以直接连接到测试对象，也可以通过 CPL1 或 CPL2 耦合设备连接到测试对象。MCU2 通过 USB 接口连接到安装有MPD800 分析软件的笔记本电脑或 PC。
MPD800通用局部放电测量与分析系统有如下几项优点：
MPD800可实现电气隔离保证试验安全
MPD800 采用电池供电，灵活、方便且没有电源干扰
MPD800*大程度地减小周边环境干扰带来的不利影响
MPD800高*度的时间同步局部放电的定位与分析能力更加出色
|
订货信息 |
||
| MPD 800 基本包 |
|
|
|
MPD 800 基本包 |
局部放电基本包，用于在固定配置的测量系统中高效率地执行 例行测试。基本包仅提供一个局部放电测量通道。如需额外的 测量通道，可升级至 MPD Suite 软件的标准软件包。 |
P0000002 |
|
MPD 800 标准包 |
|
|
|
MPD 800 标准包 (1个通道、1 个单元) |
单相局部放电测试的普通配置，使用一个通道和一个MPD 800 设备。 它适用于所有设备和应用，包括用于简化的自定义测试、分析和报告的综合诊断工具集。 |
P0000004 |
|
MPD 800 标准包 (3个通道、2 个单元) |
用于三相局部放电测试的普通配置，使用两个MPD 800 设备的三个测量通道。 是进行电机、发电机和大型变压器，以及电缆局部放电现场测试的理想选择。 |
P0000006 |
|
MPD 800 标准包 (3个通道、3 个单元) |
用于三相局部放电测试的增强配置，使用三个MPD 800 设备 的三个测量通道。其是进行电动机、发电机和变压器，以及电 缆局部放电现场测试的理想选择。 |
P0000008 |
|
MPD 800 标准包 (6个通道、3 个单元) |
用于三相局部放电测试的普通配置，使用三个MPD 800 设备 的六个测量通道。该配置是进行变压器或电缆局部放电现场 测试的理想选择。 |
P00000010 |
|
MPD 800 标准包 (6个通道、4 个单元) |
用于三相局部放电测试的增强配置，使用四个MPD 800 设备 的六个测量通道。该配置是进行大型变压器或电缆局部放电 现场测试的理想选择。 |
P00000012 |
|
MPD 800 扩展包 |
|
|
|
MPD 800 测量扩展包 |
测量扩展包，增加一个局部放电测量通道扩展现有的 MPD 800 系统。它包含 1 个 MPD 800 单元、1 个测量通道 许可及其他附件。 |
P0000014 |
|
MPD 800 开窗扩展包 |
开窗扩展包，用于在强干扰环境中为您的MPD 系统增强干扰 抑制/噪声抑制能力。它包含 1 个 MPD 800单元、1 个开窗通 道许可及其他附件。 |
P0000016 |
|
MPD 800 单元 |
1 个 MPD 800单元，增加一个 MPD 800 单元扩展现有的 MPD 800系统。测量通道许可必须单独订购。 |
P0000018 |
|
MPD 800 许可扩展 |
|
|
|
MPD 800 局部放电测量通道许可扩展 |
软件许可升级，用于激活另一个局部放电测量通道。 |
P0000020 |
|
MPD 800 开窗通道许可扩展 |
软件许可升级，用于在强干扰环境中，在另外一个局部放电测量 通道上执行通道开窗，以进行干扰抑制。 |
P0000021 |
|
MPD Suite 软件应用升级选项 |
|
|
|
MPD 800 基本包到标准包升级选项 |
软件许可升级，升级为通用单相局部放电测试所用 MPD 800 软件的标准功能。 |
P0000003 |
|
MPD 800 标准包到通用包升级选项 |
软件许可升级升级到通用局部放电测试所用的组合功能包， 包括 3PARD、3FREQ、局部放电定位和 VLF 测试附加软件。 |
P0000028 |
|
MPD 800 标准包至变压器测试包 升级选项 |
软件许可升级，增加电力变压器上执行多相局部放电测量所需 的所有功能，包括3PARD 和同步无线电干扰电压 (RIV) 及电荷 测量功能。 |
P0000022 |
|
MPD 800 标准包至电动机和发电机测试包升级选项 |
软件许可升级，增加电机和发电机上执行多相局部放电测量所 需的所有功能 (包括 3PARD)。 |
P0000023 |
|
MPD 800 标准包至通用单相测试包 升级选项 |
软件许可升级，用于在各种高电压设备和部件(例如仪用互感 器、套管、电容器、绝缘子和开关) 上执行单相局部放电测量。 它包含3FREQ 及同步 RIV 和电荷测量功能。 |
P0000024 |
|
MPD 800 标准包至电缆出厂测试包 升级选项 |
软件许可升级，用于获得通过专用滤波器、VLF 测试支持和 3FREQ 执行局部电缆局部放电定位所需的所有功能。 |
P0000025 |
|
MPD 800 标准包至现场电缆测试包 升级选项 |
软件许可升级，用于获得在多个测量点(例如电缆接头和终端) 执行现场局部放电测试与调试所需的所有功能。 它包含3PARD、带专用滤波器的电缆局部放电定位工具及VLF测试持。 |
P0000026 |
|
MPD 800 系统规格
|
|
| 输入接口 |
|
| 电压 |
PD 输入: 80 V峰值
|
| 电流 |
AC 输入(最大持续RMS):250 mA
AC输入(最小 RMS):
20 nARMS
|
| 阻抗 |
PD 输入:50 Ω ± 20 % AC输入 (f < 4 kHz):5 Ω ± 20 % |
| 端口 |
PD 输入:2 x BNC
AC输入:2 x BNC
|
| 动态范围 |
PD 输入: 140 dB (总体),
70 dB (按量程)
AC输入: 170 dB (总体),
107 dB (按量程)
|
| 级数 |
PD 输入: 14
AC输入: 5
|
| 频率范围 |
|
|
PD 输入内置检测阻抗
|
启用:6 kHz ... 35 MHz
关闭:0 Hz ... 35 MHz
|
|
AC 输入 (± 0.01 dB)
|
0 Hz, 5 Hz ... 10 kHz
|
| 准确度 |
|
|
PD 输入
|
±2% |
| AC输入 | 0.02% |
| 频率 |
± 1 ppm
|
|
PC 要求
|
|
| 硬件 |
最低配置 :
四核 64 位Intel或AMD CPU，至少1.6 GHz，4GB RAM
(例如Intel i5、AMD Ryzen 3)
推荐配置：
四核64位Intel或AMD CPU，至少2.5 GHz，8至16 GB RAM， 专用GPU(例如Intel i7、AMD Ryzen 5) 高端3： 八核64位 Intel或AMD CPU，至少 3.2 GHz，32 GB RAM， 专用GPU(例如Intel i7/i9、AMD Ryzen 7) |
| 软件 |
Windows 8™, Windows 8.1™, Windows 10™
(all 64-bit)
|
| 输出接口 |
|
| 光纤触发端口 |
1 x ST (820 nm),
OM2,
FO光纤长度≤ 50 m
|
| OUT接口 |
1 x BNC,
50 Ω ± 10 %,
5 V ± 0.5 %
|
| AUX端口 |
用于 MBB1 支持
|
| 光纤端口 | 1308m |
| 波长 |
|
|
连接器类型
(FO1, FO2)
|
2 x LV (可互换)
|
| PD数据处理 |
|
| 时域 |
50 ns ... 8 µs
|
|
PD 采样速率
|
125 MS/s
|
|
分辨率
|
PD:14 bits
AC:24 bits
|
|
PD 脉冲速率
|
最大: 2 Mio./s
|
|
PD 滤波器 / 带宽
|
RIV测量:4.5 kHz和9 kHz
电荷测量:30 kHz、100 kHz、200 kHz、400 kHz
、600 kHz、1 MHz、2 MHz、5 MHz、10 MHz、20 MHz
|
|
PD 输入低通滤波器
|
1.1 MHz, 2.3 MHz, 4.7 MHz
|
|
PRPD 记录前时间
|
0s ... 30s
|
|
PD 范围
|
记录深度： 131 µs
刷新率:
:41ms
|
|
局部放电事件时间分辨率
|
< 2 ns
|
|
系统噪声
|
典型4: < 0.009 pC
|
|
频谱分析仪噪声
(100 kHz ... 5 MHz)
|
< 140 dBm
|
|
最大双脉冲分辨率
(BW = 20 MHz)
|
< 100 ns
|
|
负抑制误差
|
< 3 %
|
|
机械数据和环境条件
|
|
| 湿度 |
5 % ... 95 %，无冷凝
|
| 工作温度 |
-20 °C ... 55 °C / -4 °F ... 89 °F
|
|
尺寸 (W × H × D)
|
119 × 190 × 55 mm / 4.7 × 7.5 × 2.2 in
|
| 重量 |
870 g / 1.9 lbs
|
|
OMICRON MPD 800通用局部放电测量与分析系统说明文档 |
|
