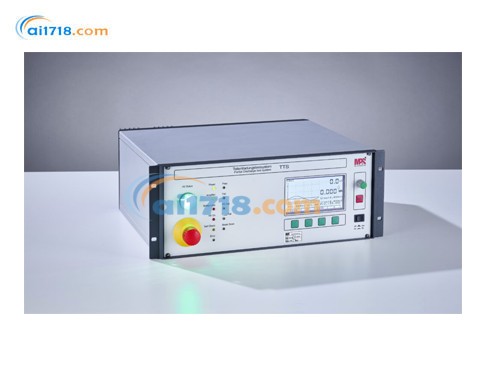

德国MPS TTS局部放电测试系统
德国MPS TTS局部放电测试系统由爱仪器仪表网代理，本产品是专门为根据 VDE 0884、IEC 60747-5-5 和 UL1 577 在常规测试中对半导体（光电耦合器、数字隔离器）进行高压（HI-Pot）和局部放电测试而开发的。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
TTS局部放电测试系统产品概述
全新！峰值电压高达 18.3kV（有效值 13kV），更高电压可咨询！
TTS 是一款用于电子元件介电和局部放电测试的局部放电测试系统。
该测试符合 VDE 0884-10、IEC 60747、UL 1577 等标准。
它经过优化，可测试光耦合器和无芯变压器，也可测试其他产品。
*大测试电压为 10kV 峰值、14kV 峰值或 18.3kV 峰值。
软件 MSPS-20 及其图形功能对局部放电原因的分析和开发非常有帮助。
TTS局部放电测试系统主要特点
TTS局部放电测试系统产品规格
| 项目 | 详细参数 |
|---|---|
| 电压范围和电压设置 |
- 可用的不同高压模块：7kV、10kV 或 13kV 有效值（最大 18.3kV 峰值） - 系统自动在 50% 或 100% 的电压范围之间切换，以便在小测试电压下实现更高的电压设置分辨率 - 测试电压频率：50Hz（可按要求提供 60Hz） - 通过电子功率放大器设置电压，独立于电源，分辨率为 1023 步 - 在最大电压的 50% 以下，电压可按 0.05% 的步长设置；在达到最大测试电压的 100% 之前，可按 0.1% 的步长设置 - 电压斜坡速度可变设置 - 高压部件在最小 10.0kV 峰值下无局部放电（<1pC） - 0kV 设置时的最大输出电压：如果测试后未关闭高压，为 0.025kV - 每个电压步长的电压持续时间可在 0.4 至 999.9 秒之间按 0.1 秒的步长设置 |
| 集成限流网络 | RC 电路 |
| 电压测量（符合 IEC60060） |
- 精度：在电压范围的 10% 至 100% 之间，±1.0%，±0.5% 的电压范围，典型值 < 1% - 高压侧电压测量，分辨率 0.1% - 内部检查测试电压是否在限值内 |
| 局部放电测量（符合 IEC60270） |
- 测量范围：2.5 - 5 - 10 .... 25000pC，自动量程或固定量程，分辨率高达 0.01pC - 窄带滤波器：0.10 至 2.50MHz，可按 0.01MHz 的步长调节，带宽 15kHz - 宽带滤波器：40 - 250kHz、40 - 400kHz、80 – 250kHz、80 - 400kHz - 校正系数：1.00 至 9.99 可调 - 精度：在局部放电范围的 25% 至 100% 之间，±3%，±2% 的局部放电范围，典型值 < 5% - 局部放电系统自身的噪声水平 < 1pC，典型值约 0.3pC - 局部放电限值设置：按 0.1pC 的步长设置，最大 999.9pC - 局部放电测量前的可编程等待时间：按 0.1 秒的步长设置 - 集成局部放电校准器：5pC 和 10pC，耐高压 |
| 电流测量 |
- 测量范围：0 至 100µA，分辨率 0.1%（可按要求切换 100uA/1000µA） - 精度：在电流范围的 15% 至 100% 之间，±1.5%，±0.5% 的电流范围，典型值 < 1% - 最大电流阈值：可在 0 至 100µA 之间按 0.1µA 的步长调节 - 最小电容阈值：按 0.1pF 的步长设置，精度 ±2%，典型值 ±0.1pF，分辨率 0.01pF - 可设置偏移电容的减法，以获取测试对象的电流 / 电容 |
| 安全系统 |
- 带有双回路磁性安全触点的特殊安全继电器，确保最高安全级别 - 警告灯（绿色 / 红色）和集成自动接地装置 |
| LED 指示灯 |
- 电源、放大器电源、安全回路状态、自检、高压开启、错误（如电压错误） - 通过、失败、击穿（闪络 / 过流）、局部放电失败、泄漏电流失败 |
| 最短测试时间 |
- 电压和电流测量：0.3 秒 - 局部放电测量：0.5 秒 |
| 处理装置接口（单通道系统） |
- galvanic 绝缘 TTL 信号（0/5V） - START：触发测量 - EOM：测量结束，EOT：测试结束（测试完成并包括评估），分级有效 - 分级输出（8 个）：用于通过、局部放电失败、击穿、电流失败、最小电容失败等 - 处理装置接口可通过 PC 控制软件实现（选件） |
| 其他 |
- 集成自检功能 - 集成电源线滤波器 - 初级、次级和测试对象的过流保护（无需电弧检测） |
| 电源 | - 208V/230V/241V AC 选择开关，最大 1.2A，50/60Hz，可按要求提供 115V AC |
| 工作参数 |
- 温度：15 至 35 摄氏度 - 相对湿度：30 至 80%，无冷凝 |
| 尺寸 |
- 局部放电系统：375x450x175mm，重量约 9.2kg - 高压模块：250x250x200mm，重量约 7.5kg - 高压适配器：250x250x70mm，重量约 1.9kg |
| 选件 |
- 测试电压频率可在 50 至 60Hz 之间按 1Hz 的步长可变设置 - 可按要求通过 IEEE488 和以太网进行远程控制，可完全控制该系统，并可读取所有测量值和测试结果 - 手动测试适配器：用于手动测试设备，如型式试验 - 与 “Harris Tuvey” 对接兼容的适配器 |
| 控制软件 |
- PC 控制软件 MSPS-20：用于创建测试序列、保存测试结果和生成测试报告 - 测试也可通过处理装置、手动或软件启动 - 推荐用于高级质量监控和产品改进，每个测试设备提供的信息如测量的局部放电值、施加的测试电压、测试周期内的最大电流等 - 可扩展将测试结果导出为 STDF 文件（选件） - 如需软件 MSPS-20 的详细说明，请咨询 |
|
|
TTS参数文档 |
