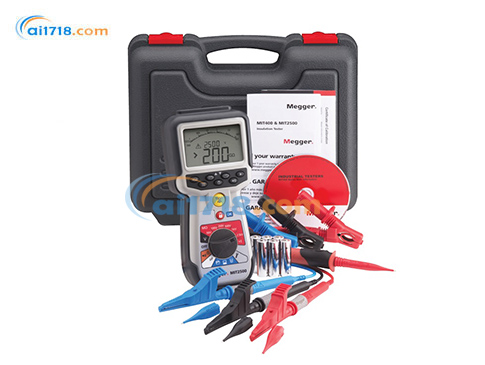

美国MEGGER MIT2500绝缘电阻测试仪
| 绝缘测试 | |
|---|---|
| 50 V / 100 V | 支持 |
| 250 V / 500 V / 1000 V | 支持 |
| 2500 V | 支持 |
| 50 V 至 2500 V 可变电压 | 支持 |
| 极化指数（PI）、介质吸收比（DAR）、定时测试 | 支持 |
| 兆欧（MΩ）档锁定按钮 | 支持 |
| 保护端（Guard terminal） | 支持 |
| 通断测试 | |
| 通断测试范围 0.01 Ω - 1 MΩ | 支持 |
| 自动反极性（可在设置中开启 / 关闭） | 支持 |
| 导线调零（<10 Ω） | 支持 |
| 电压测量 | |
| 交 / 直流电压 600 V | 支持 |
| 毫伏（mV）交 / 直流量程 | 支持 |
| 频率测量 15 - 400 Hz | 支持 |
| 输入阻抗 | 250 kΩ |
| 电容测量 | |
| 电容测量范围 0.1 nF - 10 μF | 支持 |
| 其他功能 | |
| 限值报*合格 / 不合格（✓/✖）指示 | 支持 |
| 自动关机（可设置） | 支持 |
| 机载存储器 | 支持 |
| 蓝牙 ® 数据下载及配套软件 | 支持 |
| 适配 AA 型碱性电池或镍氢（NiMH）电池 | 支持 |
| 支持充电功能 | 支持 |
| Ⅳ 类 CAT 600 V 等级 | 支持 |
| 配件 | |
| 硅胶测试线（红 / 黑 / 蓝，带探头和夹子） | 支持 |
| 2.5 kV 硅胶鳄鱼夹测试线 | 支持 |
| 可选配开关探头 | 支持 |
| 可选配电池充电器 | 支持 |
描述
订单代码
可选配件
订单代码
MIT2500：50 V 至 2500 V 绝缘测试仪，含测试结果存储和下载功能
1004-045
交流充电器套件
1007-464
随附配件
SP5 型开关探头
1007-157
红 / 黑 / 蓝硅胶测试线（带探头和夹子）
测试线套装及鳄鱼夹
1007-001
2.5 kV 红 / 黑 / 蓝硅胶测试线（带夹子）
2 线式 500 mA 带保险丝测试线套装
1002-015
6 节 AA 型碱性电池
镍氢电池（6 节）
1002-735
便携箱
磁性挂带
1010-013
MIT400/2 系列便携袋
1007-887
| 测试电压 | 最大测量范围 | 精度 |
|---|---|---|
| 50 V | 10 GΩ | ±2% ±2 个字 ±4.0%/GΩ |
| 100 V | 20 GΩ | ±2% ±2 个字 ±2.0%/GΩ |
| 250 V | 50 GΩ | ±2% ±2 个字 ±0.8%/GΩ |
| 500 V | 100 GΩ | ±2% ±2 个字 ±0.4%/GΩ |
| 1000 V | 200 GΩ | ±2% ±2 个字 ±0.2%/GΩ |
| 2500 V | 200 GΩ | ±2% ±2 个字 ±0.2%/GΩ |
| 保护端性能 | 在 500 kΩ 并联电路电阻、100 MΩ 负载条件下，误差＜5% |
|---|---|
| 显示范围 | 模拟显示：满量程 1 GΩ |
| 分辨率 | 0.1 kΩ |
| 短路 / 充电电流 | 符合 EN 61557-2 (2007) 标准，2 mA +0% -50%（2500 V 档位除外） |
| 端电压精度 | -0% +2% ±2 V |
| 测试电流 | 绝缘电阻最小合格值对应的测试电流为 1 mA，最大测试电流不超过 2 mA |
| 工作范围（依据 EN 61557 标准） | 0.10 MΩ 至 1.0 GΩ |
| 最大容性负载 | 测试电压高于 1000 V 时，最大容性负载为 15 nF（仅 MIT2500 支持此规格） |
| 泄漏电流显示 | 10% ±3 个字 |
| 电压 | ±3% ±2 个字 ± 额定电压的 0.5% |
| 定时控制 | 倒计时定时器，默认 60 秒（可调整至 10 分钟） |
| 注 | 以上规格仅在使用高品质硅胶测试线时有效。 |
| 通断测试 | |
|---|---|
| 通断测量范围 | 0.01 Ω 至 1 MΩ（模拟刻度显示范围为 0 至 1000 kΩ） |
| 通断测试精度 | 0 至 100 Ω 量程：±3% ±2 个字；100 Ω - 500 kΩ 量程：±5% ±2 个字 |
| 工作误差（依据 BS EN 61557-4 (2007) 标准） | ±2.0%；0.1 Ω - 2 Ω 量程下误差为 ±6.8% |
| 开路电压 | 5 V ±1 V |
| 测试电流 | 200 mA（–0 mA +20 mA）（0.01 Ω 至 4 Ω 量程） |
| 极性 | 单极性（默认）/ 双极性（可在设置中配置） |
| 导线电阻 | 最大可补偿 10 Ω 导线电阻（调零功能） |
| 电压量程 | 直流（DC）：0 至 600 V；交流（AC）：10 mV 至 600 V 真有效值（TRMS），正弦波（15 Hz 至 400 Hz） |
|---|---|
| 未明确规定范围：0 – 10 mV（15 至 400 Hz） | |
| 电压量程精度 | 交流（AC）：±2% ±2 个字 |
| 工作误差（依据 BS EN 61557-1 (2007) 标准）：±2.0% ±2 个字；0 V – 300 V 交 / 直流量程下误差为 ±5.1% | |
| 波形（真有效值） | 非正弦波： |
| 真有效值（TRMS）：100 mV 至 600 V 量程：±3% ±2 个字；10 mV 至 100 mV 量程：±8% ±2 个字 | |
| 默认电压表 | 100 Hz 至 400 Hz 量程：±0.5% ±1 个字（未明确规定其他频率范围精度） |
| 频率测量范围 | 15 Hz – 400 Hz |
|---|---|
| 频率测量精度 | ±0.5% ±1 个字 |
| 电容测量范围 | 0.1 nF 至 10 µF |
|---|---|
| 精度 | 1 nF - 10 µF 量程：±5.0% ±2 个字 |
| 存储容量 | 可存储超过 1000 条测试结果 |
|---|---|
| 数据下载 | 蓝牙 ® 无线传输，蓝牙 ® Class II 等级 |
| 传输距离 | 最远 10 米 |
| 电源供应 | 6 节 1.5 V 电池，型号为 IEC LR6（AA 型，对应型号 MN1500、HP7、AM3 R6HP），可使用碱性电池；也可使用 6 节 1.2 V 镍氢（NiMH）充电电池 |
| 电池寿命 | 在 1000 V 测试电压、1 MΩ 负载、5 秒开机 / 55 秒关机的工作循环下，可完成 3000 次绝缘测试；充电器（可选配件）：12 - 15 V 直流（通过配件接口供电） |
|---|---|
| 仪器尺寸 | 228 mm × 108 mm × 63 mm（对应英制尺寸：9.00 英寸 × 4.25 英寸 × 2.32 英寸） |
| 重量 | 815 克（1 磅 13 盎司） |
| （含包装箱）重量 | 1.75 千克（3 磅 14 盎司） |
| 保险丝 | 仅可使用 2 只 500 mA（FF 型）、1000 V、32 × 6 mm 陶瓷保险丝，且保险丝需具备高分断能力（HBC），最小分断电流为 30 kA |
| 安全防护 | 本仪器符合 EN 61010-1:2010 和 EN 61010-2-030:2010 标准，适用于对地电压 600 V 的 Ⅳ 类（Category IV）应用场景。具体安全警示请参见随附的安全说明文档 |
| 电磁兼容性（EMC） | 符合 IEC 61326 标准（含第 1 号修订版） |
| 温度系数 | 1 GΩ 及以下量程：＜0.1%/°C；1 GΩ 以上量程：＜0.1%/（°C・GΩ） |
| 工作温度范围 | -10 °C 至 +55 °C |
|---|---|
| 湿度 | 在 40 °C 环境温度下，最大相对湿度为 90% |
| 存储温度范围 | -25 °C 至 +70 °C |
| 校准温度 | +20 °C |
| 最大海拔高度 | 2000 米 |
| 防护等级（IP 等级） | IP 54 |
