PD-SGS手持式在线局部放电检测仪

奥地利BAUR PD-SGS手持式在线局部放电检测仪产品简介

BAUR 手持式在线局部放电检测仪
快速识别开关柜与电缆附件中的局部放电活动
电网运行状态下，对开关柜及电缆附件进行快速初始状态评估
非常适合中压、高压开关柜的快速检测
集成双传感器：
用于检测开关柜表面局部放电的暂态对地电压（TEV）传感器
用于检测开关柜内部局部放电的声学传感器
提升检测人员安全性 —— 作业前先排查开关柜安全隐患
BAUR 手持式在线局部放电检测仪 PD‑SGS 用于对带电开关柜进行局部放电快速初测。设备以声音与数值即时提示潜在薄弱点，并通过交通灯指示系统给出被测开关柜的处置建议，可快速评估整座变电站状态，依据测量结果高效规划后续经济性检测或立即检修。
PD‑SGS 内置电容式 TEV 与声学传感器，可快速可靠识别开关柜内部高频局部放电，以及由表面爬电、电晕放电引发的表面局部放电。本机配有抛物面天线接口，用于检测难以触及的设备部件。
作为日常使用的安全设备，PD‑SGS 可供检测人员快速排查开关柜作业区域是否安全。

产品功能

检测开关柜是否无局部放电
检测局部放电强度是否需要进一步检测（如在线局部放电定点检测或离线诊断）
检测局部放电强度是否需要立即检修
检测开关柜作业区域是否安全

产品特点

通过 ** 暂态对地电压（TEV）** 测量开关柜表面传播的局部放电
通过超声波定位检测开关柜部件（母线、电缆附件等）的局部放电
高灵敏度声学传感器，检测超声波信号
自动识别背景干扰信号
超声波与 TEV 测量结果以声音 + 数值同步显示
支持耳机或内置扬声器声音输出
两种显示模式：
电平模式：实时信号强度
趋势模式：5 秒内局部放电活动趋势
高亮度易读 OLED 显示屏，带 dB 指示
操作极简，无需大量培训即可上手
人体工学紧凑设计
坚固塑料外壳，传感器带橡胶防护套
长续航充电电池，满足全天工作
标配功能测试仪

应用场景

变电站运维人员在带电巡检时，用 BAUR PD‑SGS 手持式局部放电检测仪，对中高压开关柜、电缆附件快速扫测，通过 TEV 与声学双传感器同步检测，5 秒内判断设备有无局部放电、作业区域是否安全，按红绿灯提示快速确定是否需进一步诊断或立即检修，全程无需停电，保障人员与设备安全。

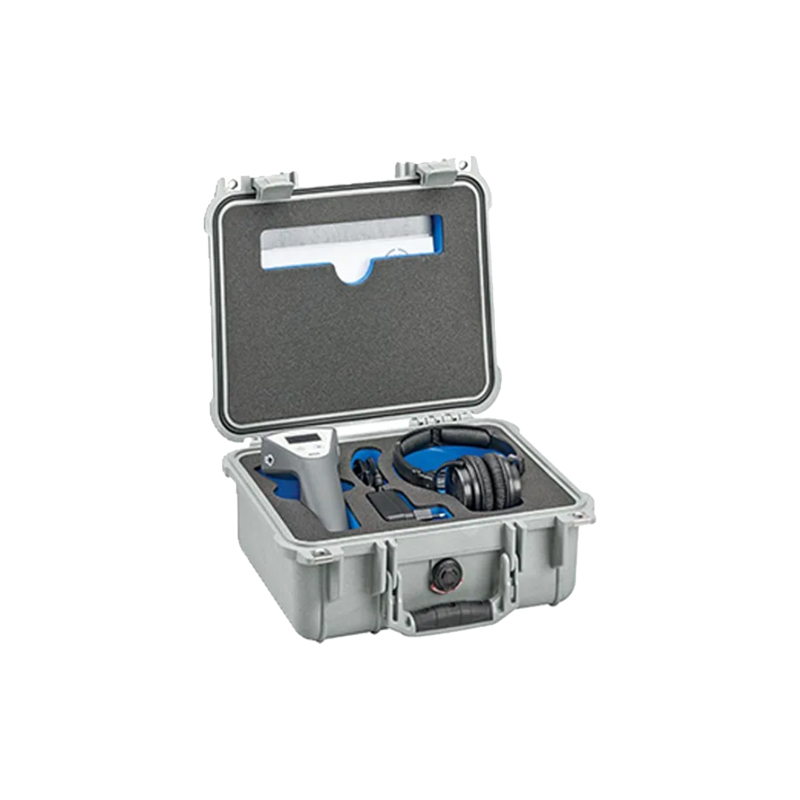

标准配置
BAUR 手持式在线局部放电检测仪 PD‑SGS
功能测试仪 PD‑FT
立体声耳机
电源充电器（含英 / 欧 / 澳 / 美制式插头）；DC 5 V / 3.0 A
便携箱
车载微型充电器；DC 5 V / 2.1 A
带 USB 插头的充电线
使用说明书

选配件
抛物面天线（含便携包）
激光定位扩展套件
