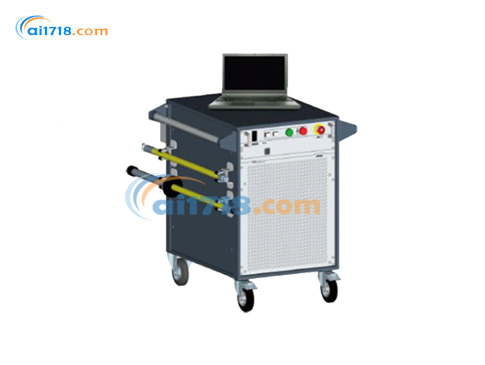

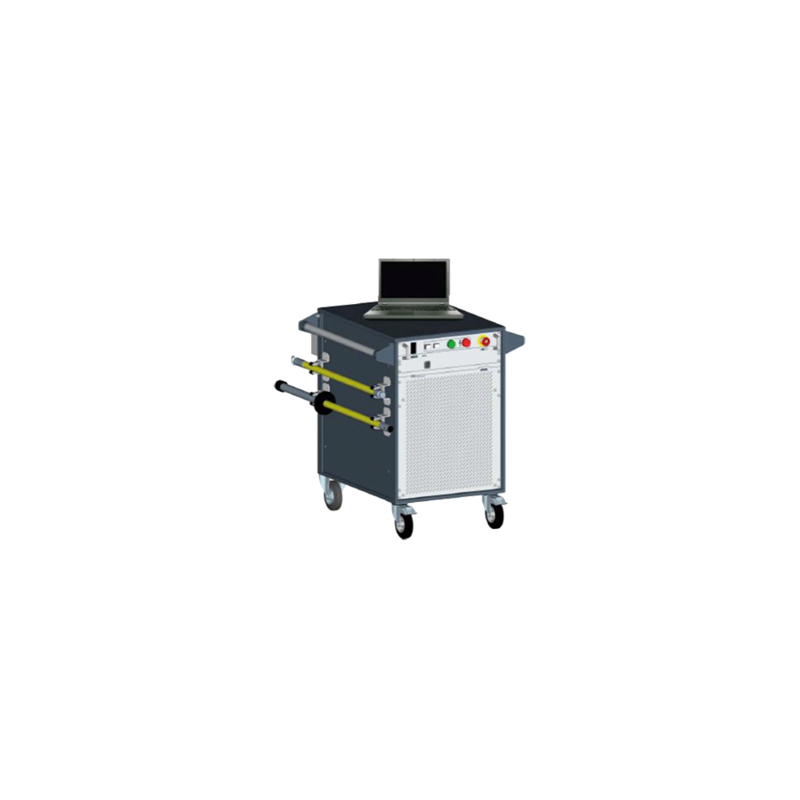

奥地利BAUR PHG 70 VLF测试系统由爱仪器仪表网代理，本产品自定义的高压发生器 PHG 是性能*强大的 VLF truesinus® 发生器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PHG 70 VLF测试系统产品简介：
•使用 BAUR PHG 70 进行电缆测试和诊断可自定义的高压发生器 PHG 是性能*强大的 VLF truesinus® 发生器
•该 PHG 系统可满足对安全、耐用、易用、自动化和存档方面的*高要求
•BAUR PHG 普遍适用于塑料和油浸纸电缆的测试、电缆护套测试以及发生器、变压器和开关设备的测试


PHG 70 VLF测试系统产品特点：
•全球市场上*的* VLF 测试发生器
•适用于工作电压*高 50 kV 的中压电缆
•*先进的测试技术 VLF truesinus®
•经济、快速且符合标准的电缆测试

PHG 70 VLF测试系统技术参数： 一般信息
数据接口	RS 232 光纤
分辨率	10 μA
频率范围	0.01 Hz 至 1 Hz
VLF 方波电压	57 kV
直流电	70 kV，10 mA
	50 kV，60 mA
	20 kV，90 mA
精确度	1%
测量范围	0 至 120 mA
损耗因数测量
负载范围	> 10 nF（500 pF，选项）
精确度	测量值 ± 1 % +1x10-4
分辨率	1x10-5
测量范围	0.1x10-3 至 1000x10-3
自动检测和补偿泄漏电流	1%
电压范围	1-38 kVeff truesinus®
电压
输入电压	230 V (50/60 Hz)，（200 至 264 V），115 V (50/60 Hz)，（100 至 140 V）
发射脉冲	38 kVeff truesinus®
直流电压	+/- 70 kV
工作属性
环境温度（运行）	0°C 至 +45°C
储藏温度	-20 至 +60 ºC
相对空气湿度	未凝结的
尺寸 / 重量
尺寸（宽 x 高 x 深）	483 x 623 x 775 mm（功率单元）
重量	功率单元：约 160 kg，总体：250 – 400 kg（与型号有关）
固件语言
德语	是
英语	是
法语	是
西班牙语	是
按需提供其他语言	是
软件 & 硬件
硬件
电脑	BAUR IPC，MS Windows
分辨率	0.1 pC / 0.1 m
显示器	15.1'' TFT
局部放电电平测量
电压测量	1-38 kVeff truesinus®
测量范围	12,800m（在 80m/μs 下时）
波速度	50-120 m/μs
采样率	10 ns (100 Msamples)
背景噪音电平	20 pC
定位精度	电缆长度的 1%
