6020型露点仪显示屏

所属品牌：英国ALPHA(阿尔法) 气体检测仪：露点仪-

010-68940148（点击拨打电话）

400-894-0148（点击拨打电话）

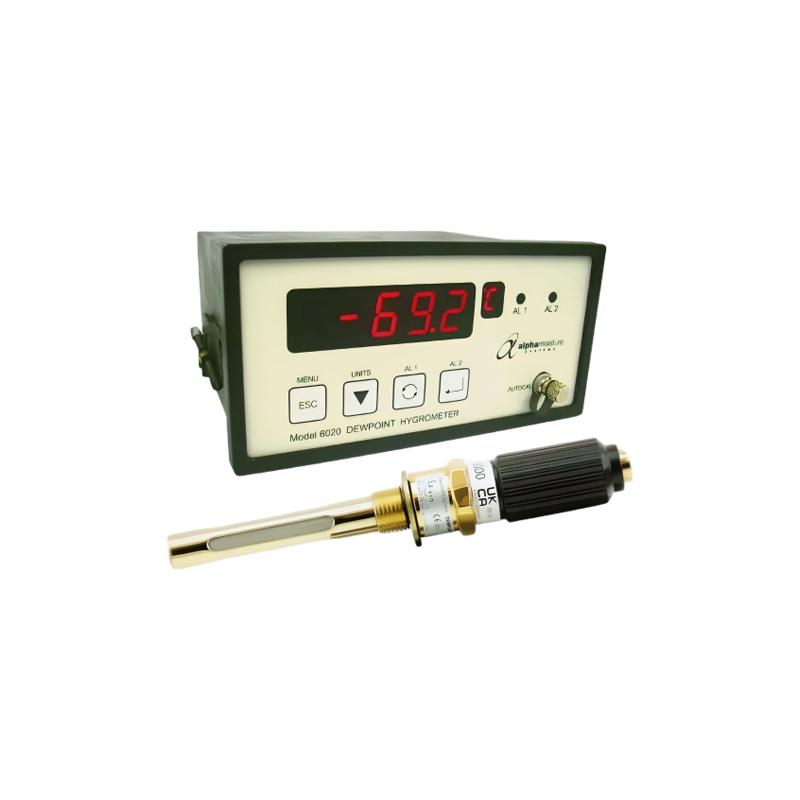

英国Alpha 阿尔法 6020型露点仪显示屏由爱仪器仪表网代理，本产品具有精密的单通道面板安装显示器，经过精心设计，可与 Alpha 水分系统露点传感器无缝集成。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品概述

Model 6020 是一款单通道、面板安装式在线湿度计，专为*测量过程气体中的痕量水分而设计，采用超高电容、现场可安装传感器。该系统集成自动校准（AutoCal）功能，覆盖 -110°C 至 +20°C 的露点测量范围。传感器经过特殊设计，具有长期稳定性和高灵敏度，支持传感器与仪表之间*长 1km 的电缆连接。传感器符合 ATEX 本质安全认证，可通过安全区的齐纳安全栅在危险环境中使用。

产品特点

宽量程覆盖：支持 -110°C 至 +20°C 露点测量（-166°F 至 +68°F），可选择℃/℉ 露点、ppm (v)、ppm (w)、g/m³ 或 lb/MMSCF 单位显示。
高精度：系统精度优于 ±2°C 露点等效值，校准可追溯至国际湿度标准。
自动校准：AutoCal 功能维持实验室校准间隔期间的测量精度。
多功能输出：2 路可编程报*继电器（10A 触点）、线性模拟电流输出（0-20mA/4-20mA）及 RS485 数字通信接口。
防爆认证：传感器通过 ATEX、IECEx 和 UKCA 认证，适用于危险区域（需配合齐纳安全栅）。
灵活配置：支持墙面或管道安装，提供定制采样系统选项。

技术参数

参数	数值
显示单元	5 位红色七段 LED 主显示（14mm 高） + 辅助显示（7mm 高）报*状态 LED 指示灯（2 路）
传感器	超高电容氧化铝传感器 ATEX 认证：II 1G Ex ia IIC T6 Ga（-20°C ≤ Ta ≤ +50°C）
测量范围	-110°C 至 +20°C 露点（可选子量程） ppm (v)：1.6ppb 至 23,000ppm
精度	±2°C 露点（全量程）
输出信号	模拟：0-20mA/4-20mA（线性，精度 ±0.5%）数字：RS485 MODBUS RTU
报*继电器	2 路 SPCO 转换触点，10A 阻性负载（120/240V AC，50/60Hz）
电源	AC: 90-250VAC（50/60Hz） DC: 18-28VDC
功耗	AC: 10VA / DC: 4VA（*大）
环境条件	工作温度：-20°C 至 +60°C 存储温度：-50°C 至 +70°C 湿度：0-95% RH（无冷凝）
防护等级	前面板 IP54
尺寸与重量	面板尺寸：135×108×66mm 重量：≤0.47 kg
安装方式	面板安装（开孔尺寸：138×68mm）

量程代码	露点范围
SR	-110°C 至 -20°C（银色）
PL	-100°C 至 0°C（紫色）
RD	-80°C 至 -20°C（红色）
GY	-80°C 至 0°C（灰色）
YE	-60°C 至 0°C（黄色）
BL	-80°C 至 +20°C（蓝色）

电源类型	描述
AC	交流电源（90-250VAC）
DC	直流电源（18-28VDC）

电缆长度	描述
3m/5m/10m	可选 3、5、10 米同轴电缆

传感器支架	描述
0/0	无接头（默认 1/8” NPT 内螺纹）
4/4	1/4” Swagelok 不锈钢压缩接头
8/8	1/8” Swagelok 不锈钢压缩接头
6/6	6mm Swagelok 不锈钢压缩接头

配件与耗材

配件名称	型号	描述
齐纳安全栅	AZB / AZB-C	危险区域信号隔离，AZB-C 含独立外壳
延长电缆	定制长度	*长 1km 同轴电缆（需指定长度）
采样系统	SS-B 系列	基础采样系统，适配理想气体、天然气及腐蚀性气体
软件套件	6020 外部记录软件	包含安装光盘、USB 转 RS485 转换器及手册

应用场景

工业干燥：流化床干燥机、转轮干燥机、制冷干燥机
气体处理：天然气脱水、氢气干燥、压缩空气净化
电力行业：SF6 断路器湿度监测
实验室：高精度露点校准与研究

注意事项

腐蚀性气体：避免传感器接触汞（Hg）、氨（NH₃）、氯（Cl₂）、臭氧（O₃）等腐蚀性气体或强氧化剂。
防爆安装：在危险区域使用时，需配合齐纳安全栅（如 AZB-C）并遵循 ATEX 标准。

6020产品规格

参数	数值
显示单元	5 位红色七段 LED 主显示（14mm 高） + 辅助显示（7mm 高）报警状态 LED 指示灯（2 路）
传感器	超高电容氧化铝传感器 ATEX 认证：II 1G Ex ia IIC T6 Ga（-20°C ≤ Ta ≤ +50°C）
测量范围	-110°C 至 +20°C 露点（可选子量程） ppm (v)：1.6ppb 至 23,000ppm
精度	±2°C 露点（全量程）
输出信号	模拟：0-20mA/4-20mA（线性，精度 ±0.5%）数字：RS485 MODBUS RTU
报警继电器	2 路 SPCO 转换触点，10A 阻性负载（120/240V AC，50/60Hz）
电源	AC: 90-250VAC（50/60Hz） DC: 18-28VDC
功耗	AC: 10VA / DC: 4VA（最大）
环境条件	工作温度：-20°C 至 +60°C 存储温度：-50°C 至 +70°C 湿度：0-95% RH（无冷凝）
防护等级	前面板 IP54
尺寸与重量	面板尺寸：135×108×66mm 重量：≤0.47 kg
安装方式	面板安装（开孔尺寸：138×68mm）

量程代码	露点范围
SR	-110°C 至 -20°C（银色）
PL	-100°C 至 0°C（紫色）
RD	-80°C 至 -20°C（红色）
GY	-80°C 至 0°C（灰色）
YE	-60°C 至 0°C（黄色）
BL	-80°C 至 +20°C（蓝色）

电源类型	描述
AC	交流电源（90-250VAC）
DC	直流电源（18-28VDC）

电缆长度	描述
3m/5m/10m	可选 3、5、10 米同轴电缆

传感器支架	描述
0/0	无接头（默认 1/8” NPT 内螺纹）
4/4	1/4” Swagelok 不锈钢压缩接头
8/8	1/8” Swagelok 不锈钢压缩接头
6/6	6mm Swagelok 不锈钢压缩接头
6020参数文档

配件与耗材

配件名称	型号	描述
齐纳安全栅	AZB / AZB-C	危险区域信号隔离，AZB-C 含独立外壳
延长电缆	定制长度	最长 1km 同轴电缆（需指定长度）
采样系统	SS-B 系列	基础采样系统，适配理想气体、天然气及腐蚀性气体
软件套件	6020 外部记录软件	包含安装光盘、USB 转 RS485 转换器及手册
