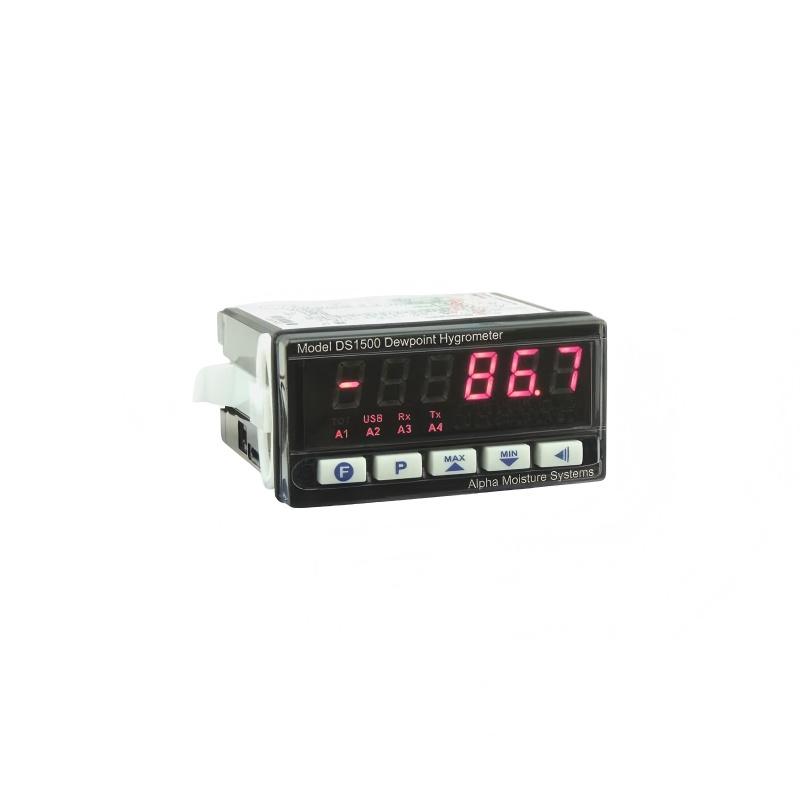

DS1500露点仪显示屏

所属品牌：英国ALPHA(阿尔法) 气体检测仪：露点仪-

010-68940148（点击拨打电话）

400-894-0148（点击拨打电话）

英国Alpha 阿尔法 DS1500露点仪显示屏由爱仪器仪表网代理，本产品精密的面板安装单通道显示屏，与兼容的露点变送器一起使用时，旨在增强各种气体和干燥压缩空气系统中的连续微量水分测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品特性与优势

多协议通信：支持 RS485/MODBUS (RTU) 串行通信，便于远程监控与系统集成。
四路报*配置：配备 4 个报*继电器，其中 2 个为转换型（SPDT），2 个为常开型（SPST - NO），可灵活设置报*阈值。
广泛兼容性：能与 AMT、PDT 和 AMT - Ex 露点变送器兼容，适配多种应用场景。
灵活安装：通常安装在安全区域，若搭配防爆外壳，也可用于危险区域。
多单位显示：可显示℃露点、℉露点、体积浓度（ppm (v)/ppb (v)）、质量浓度（g/m³/lbs/MMSCF），出厂按用户需求配置。
高精度信号输出：提供 0 - 20 mA 或 4 - 20 mA 隔离变送信号，精度高达 ±0.5%。

技术参数

显示单元（DS1500）

参数	数值
显示类型	6 位红色七段 LED 主显示屏
报*指示	4 个报*状态 LED 指示灯
电源	AC/DC 100 - 240 V ±10%，50/60 Hz

继电器输出

参数	数值
继电器 1 和 2	单刀双掷（SPDT），3 A 阻性负载（240 V AC/30 V DC）
继电器 3 和 4	单刀单掷常开（SPST - NO），1.5 A 阻性负载（250 V AC/30 V DC）

线性变送输出

参数	数值
输出范围	0 - 20 mA 或 4 - 20 mA（与所选单位线性对应）
精度	±0.5%（*大显示值）
负载阻抗	≤500 Ω

串行通信

参数	数值
协议	MODBUS RTU
数据格式	8 位数据位，无校验，1 位停止位
物理层	RS485
*大地址数	247
波特率	可选 1200/2400/4800/9600（默认）/19200/38400/57600 bps

环境与安全

参数	数值
认证	CE 认证，符合 BS EN61326 - 1（EMC）和 BS EN 61010 - 1（安全）
防护等级	前面板 IP54
工作温度	5°C 至 50°C
相对湿度	0 - 90%（无冷凝）
保修期	12 个月（零部件及工艺缺陷）

尺寸与电气连接

参数	数值
面板开孔尺寸	93 mm × 45 mm（3.66" × 1.77"）
外形尺寸	高 96 mm × 宽 48 mm × 深 76.5 mm（3.78"× 1.89" × 3.01"）
重量	约 230 g

兼容设备

设备类型	型号	功能
变送器（安全区域）	AMT/PDT	直接安装于安全区域，与 DS1500 配套使用
变送器（危险区域）	AMT - Ex	需配合隔离器安装于危险区域，信号传输至安全区域的 DS1500 显示
隔离器	专用隔离器	用于危险区域与安全区域的信号隔离，配合 AMT - Ex 使用

注意事项

腐蚀性气体：避免传感器接触汞（Hg）、氨（NH₃）、氯（Cl₂）、臭氧（O₃）等腐蚀性气体或强氧化剂。
安装环境：确保安装位置通风良好，避免高温高湿环境。

DS1500产品规格

显示单元（DS1500）

参数	数值
显示类型	6 位红色七段 LED 主显示屏
报警指示	4 个报警状态 LED 指示灯
电源	AC/DC 100 - 240 V ±10%，50/60 Hz
DS1500参数文档

继电器输出

参数	数值
继电器 1 和 2	单刀双掷（SPDT），3 A 阻性负载（240 V AC/30 V DC）
继电器 3 和 4	单刀单掷常开（SPST - NO），1.5 A 阻性负载（250 V AC/30 V DC）

线性变送输出

参数	数值
输出范围	0 - 20 mA 或 4 - 20 mA（与所选单位线性对应）
精度	±0.5%（最大显示值）
负载阻抗	≤500 Ω

串行通信

参数	数值
协议	MODBUS RTU
数据格式	8 位数据位，无校验，1 位停止位
物理层	RS485
最大地址数	247
波特率	可选 1200/2400/4800/9600（默认）/19200/38400/57600 bps

环境与安全

参数	数值
认证	CE 认证，符合 BS EN61326 - 1（EMC）和 BS EN 61010 - 1（安全）
防护等级	前面板 IP54
工作温度	5°C 至 50°C
相对湿度	0 - 90%（无冷凝）
保修期	12 个月（零部件及工艺缺陷）

尺寸与电气连接

参数	数值
面板开孔尺寸	93 mm × 45 mm（3.66" × 1.77"）
外形尺寸	高 96 mm × 宽 48 mm × 深 76.5 mm（3.78"× 1.89" × 3.01"）
重量	约 230 g

兼容设备

设备类型	型号	功能
变送器（安全区域）	AMT/PDT	直接安装于安全区域，与 DS1500 配套使用
变送器（危险区域）	AMT - Ex	需配合隔离器安装于危险区域，信号传输至安全区域的 DS1500 显示
隔离器	专用隔离器	用于危险区域与安全区域的信号隔离，配合 AMT - Ex 使用
