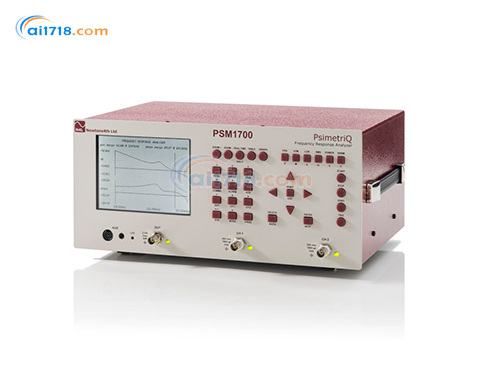

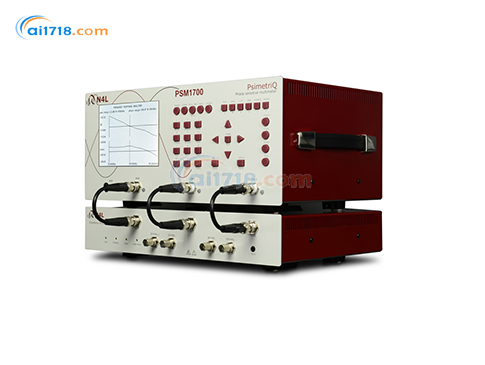

英国N4L(牛顿) PSM1700频谱分析仪
| PSM1700测量规格 | |
| 相位增益分析仪 | |
| 测量 | 电压，增益（CH1/CH2,CH2/CH1)，增益（dB）补偿增益（dB），相位（°） |
| 频率范围 | 10μHz-1MHz |
| 增益精度（dB) |
0.01dB+0.1dB/MHz<5MHz 0.31dB+0.04dB/MHz<50MHz |
| 相位精度 |
0.025°<10kHz 0.05°+0.00015°/kHz<50MHz |
| 频率源 | 发生器或CH1输入 |
| 测量 | 实时DFT，不会缺失数据 |
| 速度 | 达每秒100个读值 |
| 滤波器 | 可选低至0.2秒 |
| 相位角电压表 | |
| 测量 |
In Phase,Quadrature,Tan,Magnitude,Phase,inphase ratio,rms,rms ratio,LVDT differential,LVDT ratiometric |
| 频率范围 | 10μHz-1MHz |
| 基本精度（AC） |
基本精度：0.075%量程+0.075%读数+0.05mV<1kHz 基本精度+0.001%/kHz<10kHz 基本精度+0.2%+0.00025%/kHz<50MHz |
| LCR表 | |
| 功能 | L,C,R(AC),Q,Tan（δ），阻抗，相位-串联或并联 |
| 频率范围 | 10μHz-1MHz |
| 电流分流器 | 外部或选择IAI2抗阻接口 |
| 范围（外部分流器） | 电感1μH-100H 电容100pF-100μF 电阻1Ω-1MΩ |
| 基本精度 | 0.1%+分流器误差 |
| 扫描能力 | 所有AC功能 |
| 真RMS电压表 | |
| 通道 | 2个（可选第3通道） |
| 频率范围 | DC-1MHz 1MHz-35MHz仅基频 |
| 测量 | RMS,AC,DC,Peak，CF,Surge，dBm |
| 基本精度（AC） | 同于PAV+0.05mV |
| 基本精度（DC） | 0.1%量程+0.1%读数+0.5mV |
| 功率表 | |
| 测量 | W,VA,PF,V,A-Total，基本波和积分，功率谐波 |
| 频率范围 | DC,20mHz-1MHz 1MHz-35MHz仅基频 |
| 电流分流器 | 外部 |
| 电流精度 | 同于电压+外部分流器精度 |
| 功率精度 | 0.1%范围+0.1%读数+外部分流器精度 |
| 信号发生器 | |
| 类型 | 完全隔离10Vmrs输出保护-500Vpk，直接数字合成（DDS） |
| 频率 | 10μHz-1MHz |
| 波形 | 正弦波，方波，三角波，锯齿波，白噪声 |
| 精度（不修剪） |
频率±0.05% 幅度±5%<10MHz,幅度±10%<50MHz |
| 阻抗 | 50Ω±2% |
| 输出电平 | 35mVrms-10Vrms |
| 补偿 | ±10VDC，分辨率20mV |
| 谐波分析仪 | |
| 扫描 | 单次或串列谐波 |
| 频率范围 | 10μHz-1MHz 5MHz-50MHz仅基频 |
| 测量 | 谐波，连续THD，差异THD |
| 谐波次数 | 100 |
| 输入量程 | |
| 输入 | 2或3×500Vpk输入隔离 |
| 连接 | 隔离BNC |
| 耦合 | AC+DC,AC(<10V DC),AV(<500V DC) |
| 大输入 | 对地500Vpk |
| 输入量程 | 3mV,10mV,30mV,100mV,300mV,1V,3V,10V,30V,100V,300V,500V,300mV*,1V*,3V*,10V**高压衰减器 |
| 缩放 | 1×10 -9 ～ 1×10 9 |
| 量程 | 全自动，量程往上或手动量程 |
| 输入阻抗 | 1MΩ |
| 型号 | |
| 可选型号 | |
| PSM3750-2CH | 2通道PSM3750 |
| PSM3750-3CH | 3通道PSM3750 |
| PSM3750-2CH+IAI2 | 2通道PSM3750-IAI2 |
| PSM3750-3CH+IAI2 | 3通道PSM3750+IAI2 |
| IAI2 - 阻抗分析接口 | |
| 规格 | |
| 频率范围 | 10uHz到50MHz |
| 测量参数 | L,C,R,Z,相位,QF,Tan(δ),串联和并联 |
| 测量范围 | 10nH ～ 10H,1pF ～ 1000uF,10mΩ ～ 500MΩ |
| 基本精度 |
0.1% < 1kHz 0.2% + 0.002%kHz < 1MHz 0.2% + 0.0005%kHz < 35MHz 0.2% + 0.001%kHz < 50MHz |
| 内部分流器 | 5Ω,50Ω,5kΩ,500kΩ |
| 附件和接口 | |
| 附件 | |
| 探头 | 2通道4根，3通道6根 |
| 线缆 | 输出线，RST232连接线，电源线 |
| 软件 | CommView,PSMComm2 |
| 参考资料 | 校准证书，用户手册 |

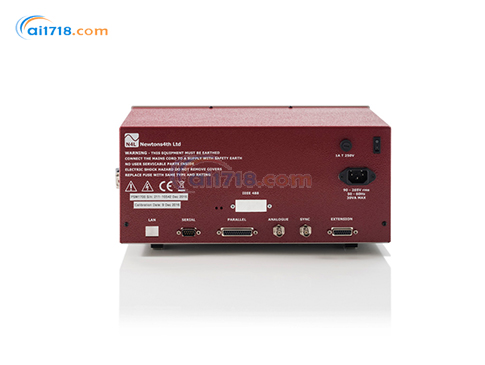

| 接口 | |
| RS232 | 比特率19200，RTS/CTS协议 |
| 模拟输出 | 双极性 ±10V 在任何测量功能 - BNC |
| 同步输出 | 发生器同步脉冲 |
| 外部接口（N4L附件） |
2 15针D型母头 |
| LAN(选件L） | 10/100 Base-T 网络接口自动侦测RJ45 |
| GPIB(选件G) | 兼合IEEE488.2接口 |
| 系统规格 | |
| 数据记录 | |
| 功能 | 达4个测量功能供用户选择 |
| 数据记录 | 10ms无缝隙记录 |
| 储存 | RAM或非易失性存储器达16000个记录 |
| 综合 | |
| 显示 | 480×272点全彩TFT,白色LED背光 |
| 尺寸 | 92×215×312mm(高×宽×深) |
| 重量 | 3.3kg(2通道)，3.5kg(3通道) |
| 程序保存 | 100,通电加载位置 1 |
| 扫描保存 | 2000,任何扫描功能的所有参数 |
| 远程操作 | 所有功能、控制和数据 |
| 温度 | 5～40℃环境温度，20～90%RH 非冷凝 |
| CRMM | 90-264Vrms 47-63Hz 30VA max |
| 保修 | 标准1年，可延至3年 |
|
