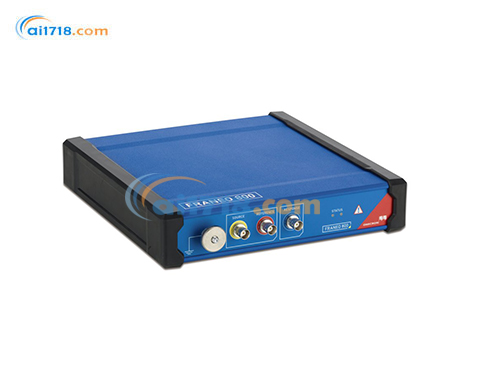

奥地利OMICRON FRANEO 800扫频响应分析仪

奥地利OMICRON FRANEO 800扫频响应分析仪由爱仪器仪表网代理，FRANEO 800是对于变压器经过运输或者经过大电流冲击之后对其机械和电气完整性进行测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

FRANEO 800扫频响应分析仪简介：
•FRANEO 800(频率响应分析仪)的用途是对于变压器经过运输或者经过大电流冲击之后对其机械和电气完整性进行测试。
•FRANEO 800采用了SFRA(扫频响应分析)原理，在一个很宽的频率范围内测量变压器的电气传递函数。
•FRANEO 800可以发现绕组的缺陷和铁芯的故障 - 因此有助于提高变压器的可靠性、减少维护费用并避免代价高昂的意外事故。
•FRANEO 800由Primary Test ManagerTM（PTM）软件操作，可为您支持诊断测试丶状态评估和简易的数据管理。使用 PTM 操作FRANEO 800符合适用的国际 IEC 和 IEEE 标准和指引，同时可将测试时间降至*低。

FRANEO 800扫频响应分析仪主要功能：
•拥有SFRA测试领域很高的动态测量范围（>150 dB）
•完全符合IEC60076-18及IEEE C57.149标准
•采用了创新性的连接技术，测试结果可重复再现
•带引导的接线测试流程，简化分析评估，无需专家知识
•采用智能扫频算法，测量速度快
•体积非常小巧，结构非常紧凑
FRANEO 800扫频响应分析仪应用：
FRANEO 800用于在下述情况下对变压器进行测试：
•短路故障后
•运输前或后
•经受了高值的暂态故障电流
•被监测量的显著变化（例如油中可溶解气体）或者安全停运
还可以完成下列测试：
•例行的变压器状态测量

•对传统测试过程中所发生的异常事件进行验证测量

FRANEO 800
说明	订货号
FRANEO 800 软件包对电力变压器进行扫频相应分析(SFRA) 的组合包，包括FRANEO 800 仪器，专用的套管和法兰连接件，铝编织带以及运行测试的 PTM软件。	P0005860

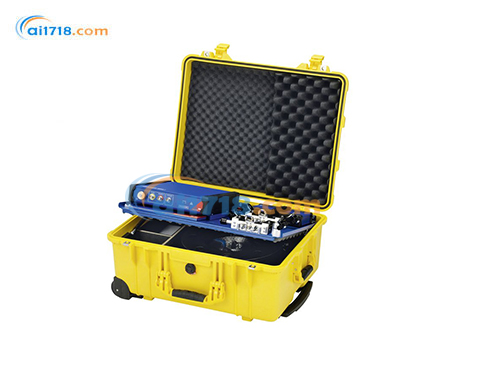

FRANEO 800 快速连接套件对电力变压器进行扫频相应分析(SFRA)的组合包，包括FRANEO 800仪器、组合式接线(包括环形参考地线以及便于连接的夹具) 以及测量操作软件PTM。	P0005861
短套管用夹钳组 2 × 短的铝编织带 (1.5 m / 5 ft) 和 2 ×夹钳放置于一个便携包内	P0006313
快速连接升级选项 1 × 运输袋 2 ×带环形参考接地连接的一体式电缆和易于连接的夹具 2 ×接地线(1 m / 3 ft) 2 ×接地线(2 m / 7 ft)	P0006324

FRANEO 800规格
总体
频率范围	1 Hz ... 30 MHz
信号源输出
输出阻抗1	50 Ω (± 2%)
连接头	BNC
幅值	10 Vpp (在 50 Ω)
动态范围1	> 150 dB(+10 dB ... < -140 dB 基底噪声)
衰减/准确度1
准确度典型值	± 0.1 dB (低至 -50 dB) 与±0.3 dB (从 -50 dB 到 -100 dB)
保证精度	± 0.3 dB (低至 -50 dB) 与±0.5 dB (从 -50 dB 到 -100 dB)
机械参数
尺寸 (宽 x 高 x 深)	252 x 53 x 265 mm/10 x 2 x 10.4 in
重量	1.8 kg / 4 lb(不含测量电缆)
环境
温度工作	-10 °C ... + 55 °C / + 14 °F ... + 131 °F
存储	-35 °C ... + 55 °C / + 31 °F ... + 131 °F
相对湿度	20% ... 95%，不结露

PTM的系统要求
操作系统	Windows 10™， 64-bit Windows 8™ and 8.1™， 64-bit Windows 7™ SP1， 32-bit and 64-bit
CPU	多核系统 2 GHz 或更快单核系统 2 GHz 或更快
內存	最小 4 GB (8 GB)
硬盘	最小 5 GB 可用空间
存储设备	DVD-ROM 驱动器
图形适配器	超级 VGA (1280×768) 或更高分辨的显示适配器和监视器2
接口	USB 2.03, 以太网接口4
安装的软件5	Microsoft Office® 2016， Office® 2013，Office® 2010 or Office® 2007
1 黑体标记为推荐的系统要求
2 推荐图形适配器支持Microsoft® DirectX 9.0 或以上
3 操作 FRANEO 800和DIRANA 需要使用 USB 2.0
4 操作 CPC 100 和CIBANO 500 需要使用以太网接口
5 可选的 Microsoft Office® 界面功能所需要安装的软件

FRANEO 800软件包和附件
软件包	說明	订货号
FRANEO 800 软件包	此软件包，用于电力变压器的扫频响应分析 (SFRA) 随同供货有 FRANEO 800 和 Primary Test ManagerTM	VE000661
附件
短套管用夹钳组	2 个短的铝编织带 (1.5 m / 5 ft) 和2 个夹钳放置于一个便携包内	VEHZ0673
软件
“PTM 数据同步”模块	单独的数据同步和备份模块可供最多 3 个用户可供最多 10 个用户可供最多 25 个用户 1 个用户升级	VESM0677 VESM0678 VESM0679 VESM0680
