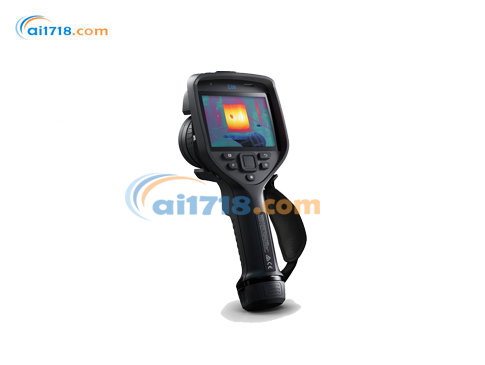

美国FLIR-SYSTEMS-INC E86红外热像仪
FLIR E86 搭载了快速*检测所需的高性能功能，搭配 FLIR FlexView™ 双视场镜头后，可即时在广域扫描与长焦扫描之间切换。这款 464×348 像素的热成像相机具备扩展的温度测量范围，能更便捷地检测电气和机械设备上的热点及隐藏异常。可更换的 AutoCal™ 镜头可全面覆盖近距离和远距离目标，而 UltraMax® 与 MSX® 等 FLIR 成像技术则能确保热成像图清晰逼真。机内的 FLIR Inspection Route 功能可运行预设检测路线，帮助你在勘测大型场地或多个地点时保持工作有序。FLIR Ignite 支持 E86 拍摄的图像从相机自动上传至云端，实现便捷、安全的存储与分享。
FLIR E86系列红外热像仪型号：
| E54 | E76 | E86 | E96 | |
| 红外分辨率 | 320×240（76,800 像素） | 320×240（76,800 像素） | 464×348（161,472 像素） | 640×480（307,200 像素） |
| UltraMax® | 否 | 否 | 645,888 像素 | 120 万像素 |
| 热灵敏度/NETD | ＜40 mK @ 30℃（86℉） | ＜40 mK @ 30℃（86℉） | ＜40 mK @ 30℃（86℉），24°镜头 | 1.2 mK |
| 空间分辨率（IFOV） | 1.31 mrad/像素 | 1.31 mrad/像素 | 0.90 mrad/像素 | 0.66 mrad/像素 |
| 物体温度范围 | -20℃ 至 120℃（-4℉ 至 248℉）；0℃ 至 650℃（32℉ 至 1202℉） | -20℃ 至 120℃（-4℉ 至 248℉）；0℃ 至 650℃（32℉ 至 1202℉）；可选 300℃ 至 1000℃（572℉ 至 1832℉） | -20℃ 至 120℃（-4℉ 至 248℉）；0℃ 至 650℃（32℉ 至 1202℉）；300℃ 至 1500℃（572℉ 至 2732℉） | -20℃ 至 120℃（-4℉ 至 248℉）；0℃ 至 650℃（32℉ 至 1202℉）；300℃ 至 1500℃（572℉ 至 2732℉） |
| 视场 | 24°×18° | 24°×18° | 取决于镜头 | 取决于镜头 |
| 焦距 | 17 mm（0.67 英寸） | 17 mm（0.67 英寸） | 取决于镜头 | 取决于镜头 |
| 对焦 | 手动 | 连续 | 连续 LDM、一键式 LDM、一键式对比度、手动 | 连续 LDM、一键式 LDM、一键式对比度、手动 |
| 数字变焦 | 无 | 1-4× 连续 | 1-4× 连续 | 1-8× 连续 |
| 延时（红外） | 无 | 无 | 10 秒至 24 小时（红外） | 10 秒至 24 小时（红外） |
| 激光对准 | 不适用 | 位置自动显示在红外图像上 | 位置自动显示在红外图像上 | 位置自动显示在红外图像上 |
| 激光区域测量 | 不适用 | 不适用 | 是 | 是 |
| 激光测距 | 不适用 | 是，屏幕显示 | 是，屏幕显示 | 是，屏幕显示 |
| 激光 | 2 类激光指示器 | 2 类，0.05-40 m（1.6-131 英尺），测量距离的±1% | 2 类，0.05-40 m（1.6-131 英尺），测量距离的±1% | 2 类，0.05-40 m（1.6-131 英尺），测量距离的±1% |
| 测量预设 | 无测量，中心光斑、热点、冷点、3 个热点、热点-热点 | 无测量，中心光斑、热点、冷点、用户预设 1、用户预设 2 | 无测量，中心光斑、热点、冷点、用户预设 1、用户预设 2 | 无测量，中心光斑、热点、冷点、用户预设 1、用户预设 2 |
| 区域测量 | 实时模式下 1 个 | 实时模式下 3 个 | 实时模式下 3 个 | 实时模式下 3 个 |
| 画中画 | 视觉图像上的居中红外区域 | 可调整大小并可移动 | 可调整大小并可移动 | 可调整大小并可移动 |
美国FLIR E86系列红外热像仪产品规格：
类别
内容
通用特性
探测器类型
非制冷微测辐射热计/17 μm
光谱范围和像素间距
7.5–14 μm
图像频率
30 Hz
F数
f/1.3
镜头识别
自动
图像显示和模式
显示屏
4″, 640 × 480 像素触摸屏 LCD，带自动旋转功能
分辨率
5 MP, 53° × 41° FOV
颜色调色板
北极白、白热、黑热、铁红、熔岩红、彩虹、彩虹增强版
图像模式
红外、可见光、MSX®、画中画
MSX®
在全分辨率热图像上凸显视觉细节
测量与分析
精度
±2°C（±3.6°F）或当环境温度在15°C到35°C（59°F到95°F）之间且物体温度高于0°C（32°F）时，为读数的±2%
分光辐射度计
实时模式下3个
警报
moisture、installation、measurement（ moisture、安装、测量）
颜色警报（等温线）
Above/below、区间、冷凝、绝缘（高于/低于、区间、冷凝、绝缘）
指南针、GPS
是，自动GPS图像标记
METEIRLINK®
是，多种读数
检测模式和软件
FLIR 检测路线
相机内置
兼容分析软件
FLIR Thermal Studio Suite，包括 FLIR Route Creator 插件
图像存储
存储介质
可移动内存：SD卡（8GB）
云存储
FLIR Ignite 云服务
图像文件格式
包含测量数据的标准JPEG
视频录制和流式传输
辐射热红外视频录制
实时辐射热录制（.csq）
非辐射热红外/可见光视频
H.264 到内存卡
辐射热红外视频流式传输
Over UVC（通过UVC）
非辐射热红外视频流式传输
H.264 或 MPEG4 通过 Wi-Fi；MJPEG 通过 UVC 或 Wi-Fi
附加数据
电池类型
锂离子电池，在相机内或单独充电器上充电
电池续航时间
典型使用情况下约2.5小时（25°C/77°F时）
工作温度范围
-15°C 到 50°C（5°F 到 122°F）
冲击/振动/跌落；安全
25 g (IEC 60068-2-27)/12 g (IEC 60068-2-6)/ 设计用于2 m（6.6 ft）跌落；相机安全：IEC 60504-1、IEC/EN 62368-1
重量/尺寸
重量/尺寸
1 kg (2.2 lb), 27.8 × 11.6 × 11.3 cm (11.0 × 4.6 × 4.4 in)
包装盒内容
带箱的红外相机、电池（2块）、电池充电器、前部保护装置、背带（手带、腕带）、硬运输箱、镜头布、镜头盖、电源、8GB SD卡、扭矩扳手、HDMI转USB 2.0 A转USB Type-C、USB Type-C转USB Type-A、USB Type-C转电缆、用户手册、IEC/EN 62368-1 文档
美国FLIR E86红外热像仪产品文档
