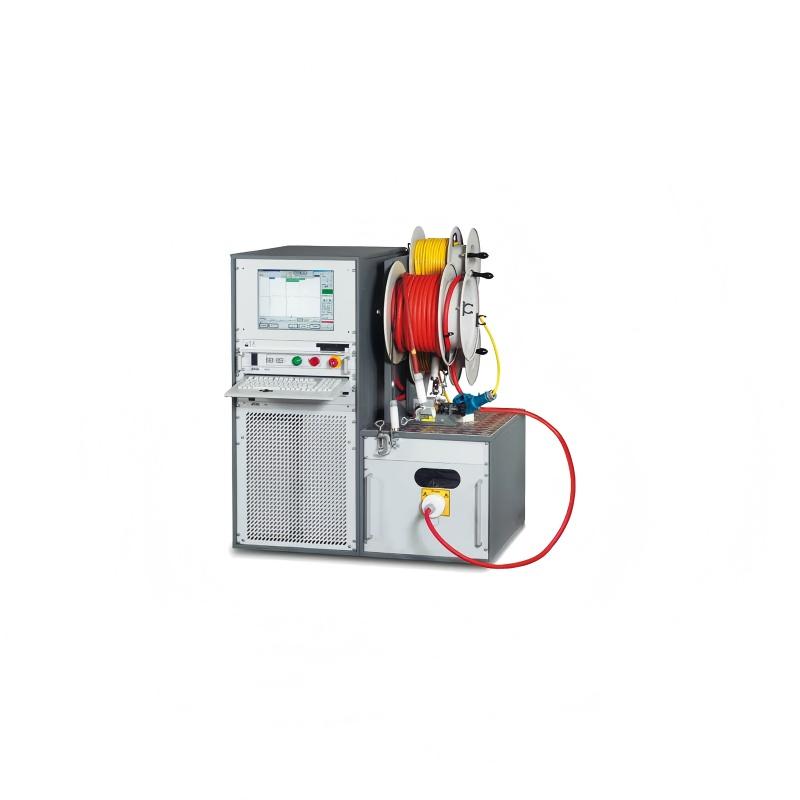

奥地利BAUR PHG 70 TD/PD VLF测试和诊断系统由爱仪器仪表网代理，本产品是多功能的电缆测试和诊断系统，专为中压电网开发和设计。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PHG 70 TD/PD VLF测试和诊断系统简介：
•PHG 70 TD/PD是多功能的电缆测试和诊断系统，专为中压电网开发和设计。
•PHG 70 TD/PD系统也是*的电缆测试和诊断系统，通过它可以全面地了解试品的质量和老化状况。
•TD 和 PD诊断方法可*互补，因为他们既可以检测总体状况，也可以定位电气设备的单个故障。

PHG 70 TD/PD VLF测试和诊断系统特点：
•性能强大的 VLF- truesinus® 测试仪 (3 kW)，具有可调的输出电压
•结构紧凑，19" 封装结构
•控制单元和功率单元分离，可以采取多种安装方式
•可以通过多种方式连接到各种构造的电缆站

输出电压	PHG 70TD/PD
VLF-truesinus®	0 – 38 kVrms 1.4 – 53.7 kVpeak
VLF 方波电压	0 – 57 kV
频率范围	0.01 – 1 Hz
直流电压	0 至 ±70 kV
最大电容负载	最大 20 µF 3 µF @ 0.1 Hz @38 kVrms 4 µF @ 0.1 Hz @30 kVrms
分辨率	0.1 kV
精确度	1%
输出电流
输出电流	10 mA @ DC 70kV 60 mA @ DC 50 kV 90 mA @ DC 20 kV
最大烧穿电流	120 mA
分辨率	10 µA
精确度	1%
介质损耗因数测量
VLF-truesinus®	0 – 38 kVrms
负载范围	≥10 nF
测量范围	0.1 x 10-3 – 1,000 x 10-3
精确度	1 x 10-4
分辨率	1 x 10-6（损耗因数的平均值）
检测和补偿泄漏电流	通过 VSE 箱自动进行
局部放电测量
VLF-truesinus®	0 – 38 kVrms
理论测量范围	10 – 12,800 m（v/2 = 80 m/µs 时）
传播速度 (v/2) 可调	50 – 120 m/µs
采样率	100 MSamples/s (10 ns)
局部放电测量范围	1 pC – 100 nC
精确度	约电缆长度的 1 %
分辨率	0.1 pC / 0.1 m
校准器
电荷（脉冲）	▪ _x005fCAL1B：0.1 / 0.2 / 0.5 / 1 / 2 / 5 /10 nC ▪ _x005f CAL1E：0.5 / 1 / 2 / 5 / 10 / 20 /50 nC
电源	9 V 方电池，DIN/IEC 6F22
一般信息
显示器	TFT 显示器，15.1"
用户界面语言	阿拉伯语、中文（简体）、中文（繁体）、德语、英语、芬兰语、法语、希腊语、意大利语、韩语、马来语、荷兰语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、塞尔维亚语、瑞典语、西班牙语、捷克语
电源	200 – 260 V，50/60 Hz
选项	100 – 140 V, 50/60 Hz配备自耦变压器
最大 功率消耗	3,500 VA
环境温度（高压发生器）	-20 至 +55 °C*
储藏温度（高压发生器）	-30 至 +70 °C
相对空气湿度	> 90 %，非冷凝
尺寸（宽 x 高 x 深）（高压发生器）	约 483 x 623 x 775 mm
重量	高压发生器：约 160 kg 总体：250 kg 起（取决于装备情况）
安全和电磁兼容性(EMC)	符合 CE 标准，符合低电压指令(2014/35/EC)、电磁兼容性指令(2014/30/EC)、环境影响 EN 60068-2和后续版本
