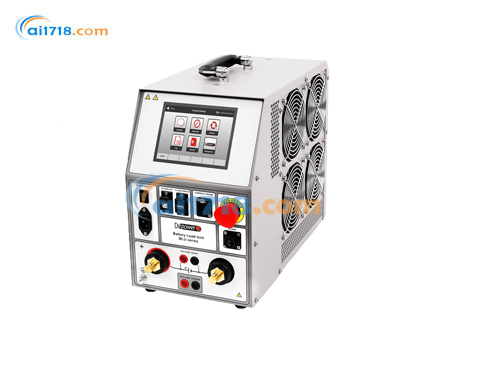

瑞典DVPower BLU100L电池测试设备

瑞典DVPower BLU100L/BLU100A电池测试设备由爱仪器仪表网代理，本产品是专为测量电池容量所研制的便携式仪器，采用先进的技术，采用先进的电力电子解决方案，散热器和风扇集成到设备中。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

BLU100L/BLU100A电池测试设备简介：

电池是变电站整体可靠性的关键组成部分。在停电期间，许多电力设施 / 系统，如发电厂和发电机励磁系统，应依靠电池继续运行。电池组无法为保护电路提供足够的电压 / 电源，可能会对变电站设备造成灾难性后果。因此，有必要定期检查电池，以监测其状态并*大限度地延长其使用寿命。评估电池健康状况的基本且*可靠的测试是容量测量测试。测量电池容量的*佳方法是进行放电测试。

电池负载单元 ——BLU-A 系列是独立式或电脑控制的电池容量测试设备，基于*先进的技术，采用*先进的电力电子解决方案，并将冷却器和风扇集成到设备中。

BLU-A 系列设备是面向全球测试工程师的轻量化解决方案，旨在满足客户广泛的测试程序（包括标准化和定制化程序）。使用 BLU-A 设备，可按照现行电池测试标准（IEEE 450-2010/1188-2005/1106-2015、IEC 60896-11/22 及其他相关标准），以准确、用户友好的方式进行容量测试。

此外，当与零电压放电模块 ZVD 结合使用时，BLU-A 系列能够实现电池完全放电至 0 V，这是电池回收前的必要操作。

放电可在恒定电流、恒定功率、恒定电阻下进行，或按照预先选择的负载曲线进行。即使电池仍连接到负载，也可以进行放电测试 —— 通过在测试过程中测量并考虑负载电流。

BLU-A 系列设备提供高达 240 A 的放电电流，适用于高达 500 V 的电池电压。

测试过程中，电压、电流 / 功率 / 电阻、容量和 elapsed time 等数值会显示在触摸屏上。仪器将在测试过程中保持预设的电流 / 功率 / 电阻恒定（无需在测试过程中手动校正）。

当所需的放电电流或功率超过单个 BLU-A 设备的容量时，可以将多个 BLU-A 设备并联连接。或者，也可以使用外部负载单元 BXL 系列来提高放电容量。BLU-A 系列设备与电池电压监控器 BVS 和电池电压记录仪 BVR 相结合，成为进行电池详细评估的强大工具。下表列出了在各种电池电压范围内，*低可达到的电池单体电压为 1.75 V 时的*大电流。表中还列出了使用 BXL 系列设备可获得的*大电流。

BLU-A对比参数

应用

典型应用是测量高达 500 V DC 的电池容量。此外，BLU-A 和 ZVD 系统能够实现电池的完全放电（低至 0 V DC）。

BLU-A 系列可应用于以下（但不限于）场景中的电池：

发电厂
电信系统
发电机励磁系统
变电站
保护和控制系统

将 BLU-A 连接到电池

单模式

BLU-A 设备可以通过一组电流电缆和一组可选的电压感应电缆连接到任何电池测试对象。为了*大限度地提高准确性和测量重复性，所有夹具必须与电池端子有良好的连接，同时应避免电缆之间的交叉。如果电缆夹具与相应的电池端子之间未建立连接，BLU-A 会显示相应的消息。

并联放电测试模式

当所需的放电电流或功率超过单个 BLU-A 设备的容量时，可以将多个（*多十个）设备并联连接。*

BLU-A 设备之间通过以太网端口和 RS485 通信建立连接。通信基于主从原则 —— 任意选择一个设备作为主设备，而所有其他 BLU-A 设备应设置为从设备。在并联连接中，主设备将尽可能多地放电；剩余的能量（放电电流 / 放电功率）将在链中的*个从设备上放电。如果主设备和*个从设备没有足够的容量来满足放电要求，剩余的能量将在链中的下一个从设备上放电，依此类推。

*BLU100A 和 BLU100L 型号不支持并联放电模式测试。

电流探头模式

如果电池必须保持与负载连接，或者由于放电功率增加而需要连接额外负载 BXL，则需要使用电流探头 CP 模式进行放电测试。

在这种模式下，测量将基于直流电流探头测量的总电池电流或负载电流。两种模式下电流探头的连接点如下图所示。

优势和特点

该仪器的应用、优势和特点包括：

通过进行放电测试来测量电池容量，符合相应的 IEEE、IEC 和其他相关标准
恒定电流、恒定功率和恒定电阻运行模式
多种负载曲线运行模式：负载曲线 I、负载曲线 P 和负载曲线 R，能够模拟放电测试过程中的负载特性变化
并联运行功能（BLU100L 和 BLU100A 型号不提供）
电流探头模式能够在电池保持与负载连接或使用 BXL 外部负载单元以增加放电功率时进行放电测试
测试设置可以在测试过程中修改
对单个铅酸、锂离子电池单体和镍基电池单体进行放电测试
可调节的报*和关机参数，防止过度放电
与零电压放电模块（ZVD）配合使用时，可实现电池完全放电（低至 0 V）
如果配备电池电压监控器 BVS/BVS-4 系列，还可提供电池单体电压和电池单体温度测量的额外功能。

测试后，总电压和容量曲线以及数值将记录在设备的内部存储器中。测试结果可以轻松传输到个人电脑或笔记本电脑进行存储、打印或导出。

使用 DV-B Win 软件（在个人电脑或笔记本电脑上），可以实时显示和观察电流 / 功率 / 电阻、容量、电压和 elapsed time 的图形（曲线）和数值。
1 - 显示屏 - 5.7 英寸彩色触摸屏
2 - 外部输入（EXT IN）和外部输出（EXT OUT），用于 BLU-BLU 并联运行（BLU100A 和 BLU100L 型号不提供）
3 - 闪存驱动器 - 用于将 BLU 内存数据传输到外部记忆棒以及进行 SBC / 固件升级
4 - 电流探头 - 使用外部电流探头测量负载电流。
5 - 紧急停止按钮 - 用于发生意外或不希望的操作时。
6 - 接口 - 能够从电脑控制 BLU 并下载先前记录的结果。
7 - 报*输出 - 用于触发外部报* buzzer。
8 - 电流和电压测试电缆端子 - 电流和电压测试电缆端子
9 - 外部负载触发器 - 用于触发 BXL 外部负载单元
10 - 保护接地连接器 - 用于连接到保护接地（PE）

BLU-A 与 BVR22 的结合使用

电池电压记录仪系列 BVR22 是一款轻便、用户友好的可充电手持设备，用于在电池在线或离线模式下测量单个电池单体电压和温度。当与 BLU-A 设备结合使用时，它是电池容量测试的有效补充。

BVR22 型号的选项和特点如下表所示。

测量参数

电池组和单体电压、单体（电解液）/ 环境温度、使用电流钳测量直流电流。
同时测量电池组电压和直流电流
与外部密度计进行蓝牙通信

测量范围

电池组 / 单体电压：±600 V DC
电流 / 单体间电压：±1 V DC

数据传输：蓝牙和 USB 至电脑

BLU-A 与 BVS 的结合使用

DV Power 电池电压监控器 BVS 是一种*的电池电压监控系统，用于监控电池系统的健康状态。它记录重要的电池参数，如电池电压、单体间连接电压和环境温度。因此，它可以作为 BLU-A 在容量测试期间的辅助工具。有两种类型的 DV Power 电池电压监控器：

BVS—— 一个单体电压模块测量 1 个单体
BVS-4—— 一个单体电压模块测量 4 个单体

BLU-A 与 ZVD 的结合使用

零电压放电模块 ZVD 系列是专门设计的外部模块，能够实现电池的完全放电（低至 0 V）。它设计为与 BLU-A 配合使用，提供对电压高达 500 V DC 的电池的完全放电（与 BLU-C 系列一起使用时高达 800 V）。

电池回收过程需要对电池进行完全放电。在进入回收过程之前，必须将电池完全放电，因为电池中可能含有一些剩余能量。这种剩余能量可能是危险的，并在电池拆卸甚至运输过程中造成问题。

为了防止这种情况，我们开发了 ZVD 系列，通过两步放电来改进放电过程：*步：高效（高达 60 A）且受控（电流恒定直至达到 0 V）放电，直到电池电压降至 0 V。第二步：ZVD 短路电池以去除剩余能量。

DV-B Win 软件

DV-B Win 软件包含在购买价格中，其所有更新都是免费的。使用 DV-B Win 软件，可以从电脑（或笔记本电脑）控制、执行和观察测试，结果可以直接保存在电脑（或笔记本电脑）上。BLU-A 与电脑（或笔记本电脑）之间通过 USB 电缆实现通信。使用 DV-B Win，可以将结果整理并打印为可选格式的报告，如 XLS、PDF、Word 或 RTF 格式。此外，还可以将其他类型的数据格式（jpg、png、doc）导入标准化的 DV-B Win 报告中，以及将 DV-B Win 中的数值和图形结果导出为可定制的报告。此外，该软件还提供设置额外参数（单体电压、电池组电压、容量和时间）用于报*和结束测试的可能性。

BLU-A 系列 - 型号

BLU100L

适用于 3.2 V-300 V DC 电池电压
重量 - 12.8 kg（28.2 lbs）
放电功率 - 高达 14.2 kW
放电电流 - 高达 160 A

BLU100A

适用于 5.55 V-300 V DC 电池电压
重量 - 12.8 kg（28.2 lbs）
放电功率 - 高达 14.2 kW
放电电流 - 高达 160 A

BLU200A

适用于 5.55 V-300 V DC 电池电压
重量 - 14.5 kg（32 lbs）
放电功率 - 高达 19.7 kW
放电电流 - 高达 240 A

BLU340A

适用于 5.55 V-300 V DC 电池电压
重量 - 20.6 kg（45.4 lbs）
放电功率 - 高达 28.4 kW
放电电流 - 高达 160 A

BLU360V

适用于 5.55 V-500 V DC 电池电压
重量 - 20.6 kg（45.4 lbs）
放电功率 - 高达 28.4 kW
放电电流 - 高达 160 A

型号		尺寸	重量
BLU100A 和 BLU100L（不含附件）	仪器	440×221×355 mm 17.3×8.7×14 in	12.8 kg 28.2 lbs.
	运输箱	545×300×418 mm 21.1×11.8×16.5 in	6.9 kg 15.2 lbs
BLU200A（不含附件）	仪器	560 x 221 x 355 mm 22×8.7×14 in	14.5 kg 32 lbs.
	运输箱	665×300×418 mm 26.2×11.8×16.5 in	8.5 kg 18.7 lbs
BLU340A（不含附件）	仪器	730×221×355 mm 28.7×8.7×14 in	20.6 kg 45.4 lbs.
	运输箱	795×290×415 mm 31.3×11.4×16.3 in	10.1 kg 22.3 lbs.
BLU360V（不含附件）	仪器	730×221×355 mm 28.7×8.7×14 in	20.6 kg 45.4 lbs.
	运输箱	795×290×415 mm 31.3×11.4×16.3 in	10.1 kg 22.3 lbs.

型号	范围	分辨率
BLU100L	0-300 V DC	0.1 V 或更高
BLU100A	0-300 V DC	0.1 V 或更高 *
BLU200A	0-300 V DC	0.1 V（0-60 V 时为 0.002 V，0-300 V 时为 0.02 V）
BLU340A	0-300 V DC	0.1 V 或更高 *
BLU360V	0-500 V DC	0.1 V 或更高 *

型号	范围	分辨率
BLU100L	0-300 A DC	0.1 A
BLU100A	0-300 A DC	0.1 A
BLU200A	0-300 A DC	0.1 A
BLU340A	0-300 A DC	0.1 A
BLU360V	0-300 A DC	0.1 A

[- 输入阻抗：>1 MΩ]

负载部分

型号	电池电压
BLU100L	3.0*-300 V DC
BLU100A	5.55*-300 V DC
BLU200A	5.55*-300 V DC
BLU340A	5.55*-300 V DC

附件

电流电缆
带海豚夹的感应电缆
延长电缆
运输箱
ZVD 模块
电流钳 30/300 A
电缆袋
外部报*电缆
BLU-BXL 同步触发电缆组

订单信息

仪器	商品编号
电池负载单元 BLU100L	BLU100L-D-00
电池负载单元 BLU100A	BLU100A-D-00
电池负载单元 BLU200A	BLU200A-D-00
电池负载单元 BLU340A	BLU340A-D-00
电池负载单元 BLU360V	BLU360V-D-00

包含的附件	商品编号
基于 Windows 的 DV-B Win 电脑软件（含 USB 电缆）
mains 电源电缆	MPCXXA-XX-00
接地（PE）电缆	CABLE-GND-00
BLU 运输箱 - 小尺寸（适用于 BLU100L 和 BLU100A 型号）	HARD-CASE-B0
BLU 运输箱 - 中尺寸（适用于 BLU200A 型号）	HARD-CASE-BL
BLU 运输箱 - 大尺寸（适用于 BLU340A 和 BLU360V 型号）	HARD-CASE-B1

标准	商品编号
电流电缆 2×3 m 35 mm²（9.84 ft，2 AWG），带鳄鱼夹（A4）绝缘（适用于 BLU100L、BLU100A、BLU340A 和 BLU360V 型号）	C2-03-35VA4I
电流电缆 2×3 m 50 mm²（9.84 ft，0 AWG），带鳄鱼夹（A4）绝缘（适用于 BLU200A 型号）	C2-03-50VA4I
电缆袋	CABLE-BAG-00

可选	商品编号
零电压放电模块 ZVD	BLU-ZVDM xx -0
电池外部负载单元 BXL-A	BXL400X-A-00
电池外部负载单元 BXL-T	BXL400X-T-00
电池外部负载单元 BXL-V	BXL400X-V-00
用于 BLU-BXL 同步触发的电缆组 2×5 m 1 mm²（16.4 ft，17 AWG）（适用于 BXL 型号）	PO-05-01BPBP
电池电压记录仪 BVR11 及附件	BVR11X-NN-00
电池电压记录仪 BVR22 及附件	BVR22X-NN-00
电流电缆 2×3 m 50 mm²（9.84 ft，0 AWG），带鳄鱼夹（A4）绝缘（适用于 BLU100L、BLU100A、BLU200A、BLU340A、BLU360V、BXL-A 和 BXL-V 型号）	C2-03-50VA4I
电流电缆 2×5 m 35 mm²（16.4 ft，2 AWG），带鳄鱼夹（A4）绝缘（适用于 BLU100L、BLU100A、BLU340A、BLU360V、BXL-A 和 BXL-V 型号）	C2-05-35VA4I
电流电缆 2×5 m 50 mm²（16.4 ft，0 AWG），带鳄鱼夹（A4）绝缘（适用于 BLU100L、BLU100A、BLU200A、BLU340A、BLU360V、BXL-A 和 BXL-V 型号）	C2-05-50VA4I
电流电缆 2×5 m 70 mm²（16.4 ft，00 AWG）（适用于 BXL-T 型号）	C2-05-70FA4I
延长电缆 2×5 m 35 mm²（16.4 ft，2 AWG）（适用于 BLU100L、BLU100A、BLU340A、BLU360V 和 BXL 型号）	E2-05-35VA3I
延长电缆 2×5 m 70 mm²（16.4 ft，00 AWG）（适用于 BXL-T 型号）	E2-05-70VFMI
带香蕉插头 + 海豚夹的感应电缆 2×3 m（9.84 ft）（适用于 BLU 型号）	S2-03-00BPDC
带香蕉插头 + 海豚夹的感应电缆 2×5 m（16.4 ft）（适用于 BLU 型号）	S2-05-00BPDC
由仪器供电的 30/300 A 电流钳，带 5 m（16.4 ft）延长线（适用于 BLU 型号）	CACL-0300-06
外部报*电缆（适用于 BLU 型号）	CABLE-EXA-05
外部报*延长电缆 5 m（16.4 ft）（适用于 BLU 型号）	E1-EXABLU-05
BLU-BLU 并联运行电缆 3 m（9.84 ft）（适用于 BLU200A、BLU340A 和 BLU360V 型号）	CP-0003N6-00
帆布运输箱 - 小尺寸（适用于 BLU100L 和 BLU100A 型号）	HARD-CASE-B2
帆布运输箱 - 中尺寸（适用于 BLU200A 型号）	HARD-CASE-B3

订单示例

BLU200A 带标准附件

含包含附件的仪器	数量	商品编号
电池负载单元 BLU200A	1 套	BLU200A-D-00
- mains 电源电缆
- 带 DV-B Win 电脑软件的 USB
- USB 电缆
- 接地（PE）电缆
- 运输箱
标准附件
电流电缆 2×3 m 50 mm²（9.84 ft，0 AWG），带鳄鱼夹（A4）绝缘	1 套	C2-03-50VA4I
电缆袋	1 个	CABLE-BAG-00

BLU340A + BXL-A 带标准附件

含包含附件的仪器	数量	商品编号
电池负载单元 BLU340A	1 个	BLU340A-D-00
电池额外负载单元 BXL-A	1 个	BXL400X-A-00
- 带 DV-B Win 电脑软件的 USB	1 个
- USB 电缆	1 个
- mains 电源电缆	2 个
- 接地（PE）电缆	2 个
- 运输箱	2 个
标准附件
电流电缆 2×3 m 35 mm²（9.84 ft，2 AWG），带鳄鱼夹（A4）绝缘	2 套	C2-03-35VA4I
电缆袋	2 个	CABLE-BAG-00
由仪器供电的 30/300 A 电流钳，带 5 m（16.4 ft）延长线	1 个	CACL-0300-06

BLU100L/BLU100A电池测试设备规格

电力电源

连接符合 IEC/EN60309-1：C320 50 - 264 V AC，50/60 Hz，单相（BLU200A 测试时为 100 - 240 V DC 电源）

尺寸和重量

型号	尺寸	重量
BLU100L（仪器，运输箱）	仪器：22.7×7.7×14.5 cm（8.9×3.0×5.7 英寸）运输箱：47.3×31.3×18.4 cm（18.6×12.3×7.2 英寸）	仪器：8.5 kg（18.7 磅）运输箱：21.5 kg（47.4 磅）
BLU100A（仪器，运输箱）	仪器：585×227×355 mm（23.0×8.9×14.0 英寸）运输箱：680×320×415 mm（26.8×12.6×16.3 英寸）	仪器：12.8 kg（28.2 磅）运输箱：29.5 kg（65.0 磅）
BLU200A（仪器，运输箱）	仪器：22.7×7.7×14.5 cm（8.9×3.0×5.7 英寸）运输箱：733×272×355 mm（28.9×10.7×14.0 英寸）	仪器：14.2 kg（31.3 磅）运输箱：33.3 kg（73.4 磅）
BLU340A（仪器，运输箱）	仪器：733×272×355 mm（28.9×10.7×14.0 英寸）运输箱：873×373×475 mm（34.4×14.7×18.7 英寸）	仪器：27.8 kg（61.3 磅）运输箱：53.1 kg（117.0 磅）
BLU360V（仪器，运输箱）	仪器：733×272×355 mm（28.9×10.7×14.0 英寸）运输箱：873×373×475 mm（34.4×14.7×18.7 英寸）	仪器：33.3 kg（73.4 磅）运输箱：53.1 kg（117.0 磅）
* 包含仪器 / 运输箱重量

测量

内部电压测量

型号	量程	分辨率
BLU100L	0 - 300 V DC	0.1 V
BLU100A	0 - 300 V DC	0.1 V
BLU200A	0 - 300 V DC	0.002 V（0 - 60 V 时） 0.2 V（60.01 - 300 V 时）
BLU340A	0 - 300 V DC	0.1 V
BLU360V	0 - 500 V DC	0.1 V（0 - 100 V 时）其他量程为 0.2 V

典型精度：读数的 ±0.5% + 0.1 V
测量采样率：10 Hz。结果刷新率：1 Hz

内部电流测量

型号	量程	分辨率
BLU100L	0 - 160 A DC	0.1 A
BLU100A	0 - 160 A DC	0.1 A
BLU200A	0 - 240 A DC	0.1 A
BLU340A	0 - 160 A DC	0.1 A
BLU360V	0 - 160 A DC	0.1 A

显示范围：0 - 2999.9 A DC
典型精度：读数的 ±0.5% + 0.1 A
分辨率：0.1 A
测量采样率：10 Hz。结果刷新率：1 Hz

时间测量

典型精度：±0.01% 读数 + 1 位数字

电流探头输入

量程：0 - 1 V DC
mV/A 比率：软件可设置值：0.3 到 100 mV/A
输入阻抗：＞1 MΩ

显示屏

尺寸

5.7 英寸彩色触摸屏。

范围 / 分辨率

电流：0 – 2999.9 A DC / 0.1 A
电压：0 – 999.9 V DC / 0.1 V
容量：0 – 9999.9999 Ah / 0.0001 Ah
时间：00h:00m:00s - 23h:59m:59s / 1 秒

停止参数

终止电压（总电池电压或单体电池电压）
容量
测试时间

环境条件

工作温度：0°C 至 + 50°C / 32°F 至 + 122°F
存储和运输温度：-40°C 至 + 70°C /-40°F 至 + 158°F
相对湿度：高达 95%，无冷凝
污染等级：2

冲击 / 振动 / 跌落

仪器：ETSI EN 300 019-2-7 class 7M2
运输箱中的仪器：ISTA 2A

与电脑的通信

USB
RS232（可选）

保护

热切断和自动过载保护
紧急停止按钮
过流、过热和过压保护

可用语言

英语、德语、法语、西班牙语。

电流探头规格

电流探头	范围	mV/A – 比率	供电
电流钳 30/300 A *	30 A	10 mV / A	来自仪器
	300 A	1 mV / A
* 可根据要求提供 1000 A 电流钳。

所有规格在环境温度为 + 25°C / +77°F 和标准附件的情况下有效。规格如有更改，恕不另行通知。

封装等级 /ingress 防护

IP20。

适用标准

IEEE 450-2010、IEEE 1188-2005、IEEE 1106-2015、IEC 60896-11、IEC 60896-22 及其他相关标准。

安全

低电压指令：指令 2014/35/EU（符合 CE）
适用于 I 类仪器、污染等级 2、安装类别 II 的标准：IEC EN 61010-1
电磁兼容性：
- 指令 2014/30/EU（符合 CE）
- 适用标准：EN 61326-1
- CAN/CSA-C22.2 No. 61010-1
