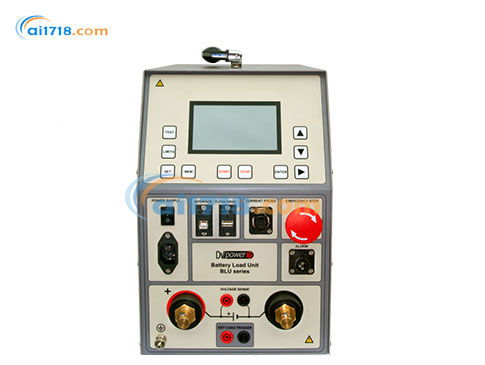

瑞典DV POWER　BLU110T电池放电测试仪

BLU110T电池放电测试仪

所属品牌：瑞典DV POWER 电工仪表：电池-蓄电池放电测试仪

010-68940148（点击拨打电话）

400-894-0148（点击拨打电话）

  • 产品介绍
  • 技术参数
  • 相关附件
  • 技术支持

瑞典DVPower BLU110T电池放电测试仪由爱仪器仪表网代理，本产品为来自各地的测试工程师提供的轻量级解决方案，旨在满足客户的各种测试程序（标准化和定制化）。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！



BLU110T电池放电测试仪简介：
•BLU110T是为来自各地的测试工程师提供的轻量级解决方案，旨在满足客户的各种测试程序（标准化和定制化）。
•BLU110T根据电池测试的实际标准（IEEE 450-2010 / 1188-2005 / 1106-2015，IEC 60896-11 / 22和其他相关标准），以准确，用户友好的方式执行容量测试。
•BLU110T可以以恒定电流，恒定功率，恒定电阻或根据预先选择的负载曲线执行放电。
•即使在电池仍然连接到负载的情况下也可以进行放电测试 - 通过测量并计算过程中的负载电流。
•BLU110T器件提供高达340A的放电电流，适用于高达500V的电池电压。
•BLU110T电池是变电站整体可靠性的关键组成。在停电期间，许多电力对象/系统（例如发电厂和发电机的励磁系统）应该继续使用电池运行。
•BLU110T电池组不能为保护电路提供足够的电压/电源可能导致对变电站设备的灾难性后果。
•因此，需要定期检查电池，以便监控其状况并更大限度地延长其使用寿命。电池健康状况评估的基本和可靠的测试是容量测量测试。
•测量电池容量的*方法是进行放电测试。
•BLU110T电池负载测试仪是独立或PC控制的电池容量测试装置，基于先进的技术，使用先进的电力电子解决方案，冷却器和风扇均集成到设备中。
•当所需的放电电流或功率超过单个BLU设备的容量时，可以并联10个BLU设备。或者，添加拓展负载BXL系列也可用于增加放电容量。
•BLU110T结合电池电压监控器BVS和电池电压记录器BVR，可以执行电池的详细评估。各种电池电压范围的电流，可达到的极小电池电压为1,75V，如下表所示。表中还列出了使用BXL系列可获得的极大电流。

BLU110T电池放电测试仪特点：
•轻量级 - 轻至12,8千克（28.2磅）
•功率强大 - 放电功率高达28,4 kW
•电压测量范围：5,25 - 500 V DC
•放电电流 - 高达340 A DC
•使用BXL拓展负载，可轻松拓展为大型测试设备
•电池内阻测量符合IEC 60896标准
•在电池使用中也可以测试
•使用DV-B Win软件进行详细的测试分析
•测试恢复功能来应对供电中断的情况

BLU110T电池放电测试仪应用领域：
典型应用是测量作为以下设备的备用电源的电池的容量和全电压（但不限于）：
•发电站
•电信系统
•发电机励磁系统
•变电站
•保护和控制系统

BLU110T电池放电测试仪优势：
•电池容量测量通过进行放电进行测试，符合相应的IEEE，IEC和其他相关标准
•恒定电流，恒定功率，恒定电阻等多种工作模式
•多种负载曲线操作模式：负载曲线I，负载曲线P和负载曲线R，可以模拟放电测试期间的负载特性变化
•并联运行功能（不包含BLU100A和BLU110T型号）
•电流探测模式可以在真实负载或 BXL等任何负载设备连接时进行放电测试
•测试期间可以修改测试设置
•可调节的报*和截止参数，可以防止过度放电
•如果拥有电池电压记录仪BVR系列，则可以使用电池电压和电池温度测量的附加功能
•电池内阻可仅使用BLU设备测量，或与符合IEC 60896的电池电压监控器（BVS）配合使用
•测试后，总电压和容量曲线以及数值记录在设备的内部存储器中。结果可以容易地转移到个人计算机或笔记本电脑上进行存储，打印或转出。

•使用DV-B Win软件（在个人计算机或笔记本电脑上），显示电流/功率/电阻，容量，电压和经过时间的图形（曲线）和数值，并可实时观察。


订购信息（Order Info）
设备本体（Instrument）

设备 产品编号
电池负载单元 BLU110T BLU110T-D-00
电池负载单元 BLU220T BLU220T-D-00
电池负载单元 BLU230T BLU230T-D-00

标准配置配件（Included Accessories）

配件 产品编号
基于 Windows 系统的 DV-B Win 电脑软件（含 USB 电缆） ——
电源电缆（Mains Power cable） MPCXXA-XX-00
接地（PE）电缆（Ground (PE) cable） CABLE-GND-00
BLU 设备运输箱 - 小尺寸（适用于 BLU110T 型号） HARD-CASE-B0
BLU 设备运输箱 - 中尺寸（适用于 BLU220T 型号） HARD-CASE-BL

标准配件（Standard）

配件 产品编号
电流电缆 2×3 米 50 平方毫米（9.84 英尺，0 号线规），带绝缘鳄鱼夹（A4）（适用于 BLU110T） C2-03-50FA4I
电流电缆 2×3 米 70 平方毫米（9.84 英尺，00 号线规），带绝缘鳄鱼夹（A4）（适用于 BLU220T 和 BLU230T） C2-03-70FA4I
检测电缆 2×3 米（9.84 英尺），带香蕉插头 + 海豚夹 S2-03-00BPDC
电缆包（Cable bag） CABLE-BAG-00

可选配件（Optional）

配件 产品编号
零电压放电模块 ZVD（Zero Voltage Discharge Module ZVD） BLU-ZVDM xx -0
电池外部负载单元 BXL-T（Battery External Load Unit BXL-T） BXL400X-T-00
电池电压记录仪 BVR22（含配件）（Battery Voltage recorder BVR22 with accessories） BVR22X-NN-00
BLU-BXL 同步触发电缆组 2×2 米 1 平方毫米（6.56 英尺，17 号线规）（适用于 BXL-T 型号） PO-02-01BPBP
BLU-BXL 同步触发电缆组 2×5 米 1 平方毫米（16.4 英尺，17 号线规）（适用于 BXL-T 型号） PO-05-01BPBP
电流电缆 2×5 米 70 平方毫米（16.4 英尺，00 号线规），带绝缘鳄鱼夹（A4）（适用于 BLU220T 和 BXL-T 型号） C2-05-70FA4I
电流电缆 2×5 米 25 平方毫米（16.4 英尺，3 号线规），带绝缘鳄鱼夹（A4）（适用于 BLU110T 型号） C2-05-25FA4I
延长电缆 2×5 米 70 平方毫米（16.4 英尺，00 号线规）（适用于 BLU220T 和 BXL-T 型号） E2-05-70VFMI
延长电缆 2×3 米 16 平方毫米（9.84 英尺，5 号线规），带绝缘鳄鱼夹（A4）（适用于 BLU110T 型号） E2-03-16VFMI
检测电缆 2×5 米（16.4 英尺），带香蕉插头 + 海豚夹（适用于 BLU-T 型号） S2-05-00BPDC
30/300 安电流钳（由设备供电，含 5 米（16.4 英尺）延长线）（适用于 BLU-T 型号） CACL-0300-06
外部报*电缆（适用于 BLU-T 型号）（Cable for external alarm） CABLE-EXA-05
外部报*延长电缆 5 米（16.4 英尺）（适用于 BLU-T 型号） E1-EXABLU-05
BLU 设备间并联运行电缆 3 米（9.84 英尺）（适用于 BLU220T 和 BLU230T 型号） CP-0003N6-00

订购示例（Order Examples）
示例 1：带标准配件的 BLU110T

设备及标准配置配件 数量 产品编号
电池负载单元 BLU110T（含以下配件）
- 电源电缆
- 带 DV-B Win 电脑软件的 USB（含 USB 电缆）
- 接地（PE）电缆
- 运输箱 		1 套 BLU110T-D-00
标准配件
电流电缆 2×3 米 50 平方毫米（9.84 英尺，0 号线规），带绝缘鳄鱼夹（A4）
检测电缆 2×3 米（9.84 英尺），带香蕉插头 + 海豚夹
电缆包 		1 套


1 套


1 个 		C2-03-50FA4I
S2-03-00BPDC
CABLE-BAG-00

示例 2：带标准配件的 BLU220T

设备及标准配置配件 数量 产品编号
电池负载单元 BLU220T（含以下配件）
- 电源电缆
- 带 DV-B Win 电脑软件的 USB（含 USB 电缆）
- 接地（PE）电缆
- 运输箱 		1 套 BLU220T-D-00
标准配件
电流电缆 2×3 米 70 平方毫米（9.84 英尺，00 号线规），带绝缘鳄鱼夹（A4）
检测电缆 2×3 米（9.84 英尺），带香蕉插头 + 海豚夹
电缆包 		1 套


1 套


1 个 		C2-03-70FA4I
S2-03-00BPDC
CABLE-BAG-00


BLU110T电池放电测试仪数据参数

电源供应（Mains Power Supply）


  • 连接方式符合 IEC/EN60320-1 标准；C320 接口，90 伏–264 伏交流，50/60 赫兹，单相
  • 可选功能 / 按需提供
尺寸与重量（Dimensions and Weights）
型号 类别 尺寸 重量
BLU110T（不含配件） 设备本体 440×221×355 毫米（17.3×8.7×14 英寸） 12.8 千克（28.2 磅）
运输箱 545×300×418 毫米（21.1×11.8×16.5 英寸） 6.9 千克（15.2 磅）
BLU220T（不含配件） 设备本体 560×221×355 毫米（22×8.7×14 英寸） 15.1 千克（33.2 磅）
运输箱 665×300×418 毫米（26.2×11.8×16.5 英寸） 8.5 千克（18.7 磅）
BLU230T（不含配件） 设备本体 560×221×355 毫米（22×8.7×14 英寸） 15.1 千克（33.2 磅）
运输箱 665×300×418 毫米（26.2×11.8×16.5 英寸） 8.5 千克（18.7 磅）
设备运输箱为标准配置

测量（Measurement）


内部电压测量

型号 测量范围 分辨率
BLU110T 0-75 伏直流 0.1 伏（或更高精度 *）
BLU220T 0-75 伏直流 0.1 伏（或更高精度 *）
BLU230T 0-30 伏直流 0.1 伏（或更高精度 *）
  • 可选功能 / 按需提供；** 测试开始时自动设置测量范围
  • 典型精度：读数的 ±0.5% + 0.1 伏
  • 测量采样率：10 赫兹（Hz）；结果刷新率：1 赫兹（Hz）
内部电流测量
型号 测量范围 分辨率
BLU110T 0-300 安直流 0.1 安
BLU220T 0-400 安直流 0.1 安
BLU230T 0-400 安直流 0.1 安
  • 显示范围：0-2999.9 安直流
  • 典型精度：±（读数的 0.5% + 0.1 安）
  • 分辨率：0.1 安
  • 测量采样率：10 赫兹（Hz）；结果刷新率：1 赫兹（Hz）
时间测量
  • 典型精度：读数的 ±0.1% + 1 位数字
电流探头输入
  • 范围：0-1 伏直流
  • 毫伏 / 安（mV/A）比率：软件可设置，范围为 0.3 至 100 毫伏 / 安
  • 输入阻抗：>1 兆欧（MΩ）
负载部分（Load section）
各型号适用电池电压
型号 电池电压
BLU110T 0.9* – 70.5 伏直流
BLU220T 5.55* – 70.5 伏直流
BLU230T 4.8* – 30 伏直流
  • 配备 ZVD 模块时，可实现完全放电至 0 伏
  • 功率：最大 19.2 千瓦
  • 放电模式：恒流 / 恒功率 / 恒电阻；电流、功率或电阻曲线模式
恒流模式（Const I）
型号 范围
BLU110T 0-150 安直流
BLU220T 0-340 安直流
BLU230T 0-280 安直流
ZVD 模块 0-60 安直流
  • 单台设备可设置的电流范围
  • 典型精度：±（读数的 0.5% + 0.2 安）
  • 纹波：最大 0.4 安峰值
  • 分辨率：0.1 安
恒电阻模式（Const R）
型号 电阻范围
BLU110T 0.01 – 70.5 欧（Ω）
BLU220T 0.2 – 70.5 欧（Ω）
BLU230T 0.2 – 30 欧（Ω）
  • 可选功能 / 按需提供
  • 典型精度：±1%
  • 分辨率：最高 0.01 欧（Ω）
恒功率模式（Const P）
型号 范围 分辨率
BLU110T 0 – 8.5 千瓦 * 0.01 千瓦
BLU220T 0 – 19.2 千瓦 * 0.01 千瓦
BLU230T 0 – 8.4 千瓦 * 0.01 千瓦
  • 典型精度：±1%
  • 纹波：最大 0.2 千瓦
  • 单台设备可设置的放电功率范围
显示屏（Display）
尺寸
  • 5.7 英寸彩色触摸屏
范围 / 分辨率
  • 电流：0 – 2999.9 安直流 / 0.1 安
  • 电压：0 – 999.9 伏直流 / 0.1 伏
  • 容量：0 – 9999.9999 安时（Ah） / 0.0001 安时
  • 时间：00 时：00 分：00 秒 - 23 时：59 分：59 秒 / 1 秒
停止参数（STOP parameters）
  • 终止电压（电池总电压或单体电池电压）
  • 容量
  • 测试时间


环境条件（Environment conditions）

  • 工作温度：0°C 至 + 50°C（32°F 至 + 122°F）
  • 存储与运输温度：-40°C 至 + 70°C（-40°F 至 + 158°F）
  • 相对湿度：最高 95%，无冷凝
  • 污染等级：2 级


  • 冲击 / 振动 / 跌落（Shock/Vibration/Fall）
  • 设备本体：符合 ETSI EN 300 019-2-7 标准 7M2 等级要求
  • 带运输箱的设备：符合 ISTA 2A 标准要求
与电脑的通信（Communication with PC）
  • USB
  • RS232（可选）
  • 以太网（可选）

保护功能（Protection）
  • 热切断保护和自动过载保护


  • 紧急停止按钮
  • 过流、过热和过压保护


支持语言（Available languages）

  • 英语、德语、法语、西班牙语


电流探头规格（Current probe specifications）

电流探头 量程 毫伏 / 安（mV/A）比率 供电方式
电流钳 30/300 安 * 30 安 10 毫伏 / 安 由设备供电
300 安 1 毫伏 / 安 由设备供电
  • 可按需提供 100/600 安和 / 或 200/1000 安电流钳
防护等级（Encapsulation class / Ingress protections）
  • IP20


适用标准（Applicable Standards）

  • IEEE 450-2010、IEEE 1188-2005、IEEE 1106-2015、IEC 60896-11、IEC 60896-22 及其他相关标准


安全认证（Safety）

  • 低电压指令：符合 2014/35/EU 指令（CE 认证）
  • 适用标准（I 类设备，污染等级 2 级，安装类别 II）：IEC EN 61010-1
  • 电磁兼容性：符合 2014/30/EU 指令（CE 认证）
  • 适用标准：EN 61326-1、CAN/CSA-C22.2 No. 61010-1

注：所有规格参数均在环境温度为 25°C（77°F）且使用标准配件的条件下有效。规格参数如有变更，恕不另行通知。


配件（Accessories）
  • 电流电缆（Current cables）
  • 带海豚夹的检测电缆（Sense cables with dolphin clips）
  • ZVD 模块（ZVD Module）
  • 电缆包（Cable bag）
  • 外部报警电缆（Cable for external alarm）
  • 延长电缆（Extension cables）
  • 运输箱（Transport case）
  • 30/300 安电流钳（Current clamp 30/300 A）
  • BLU-BXL 同步触发电缆组（Cable set for BLU-BXL simultaneous triggering）
