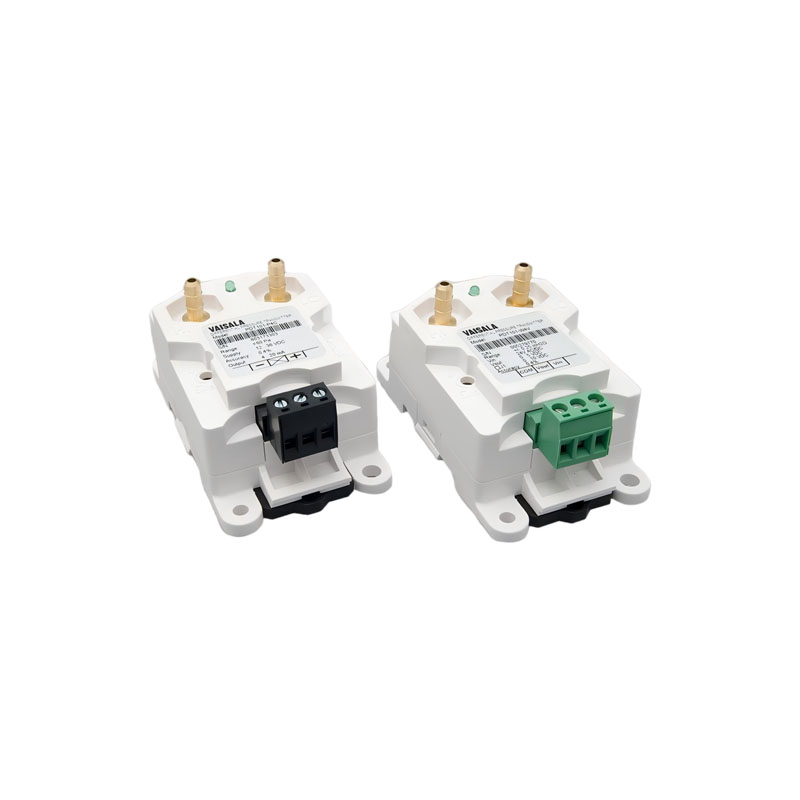

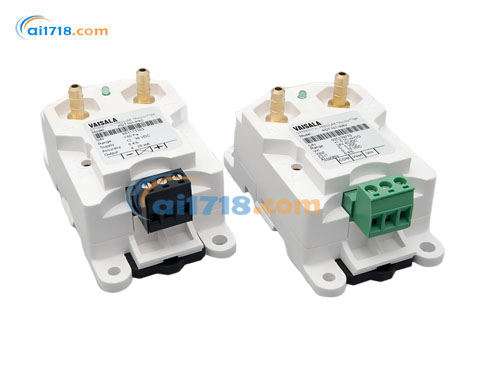

芬兰VAISALA(维萨拉) PDT101差压变送器
芬兰VAISALA(维萨拉) PDT101差压变送器由爱仪器仪表网代理，本产品可实现*的空气差压测量。该产品拥有适用于极低差压关键受控环境的专用型号，以及适用于通风系统的单向测量型号。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
芬兰VAISALA(维萨拉) PDT101差压变送器产品简介
维萨拉 PDT101 差压变送器可实现*的空气差压测量。该产品拥有适用于极低差压关键受控环境的专用型号，以及适用于通风系统的单向测量型号。
产品特点
易于安装在墙面、DIN 导轨或控制屏上
三种测量量程（帕斯卡 Pa、英寸水柱inH2O）
单向和双向测量型号
可调节电位器，支持零点和量程校准
LED 状态指示灯
适用于关键受控环境及通风系统的专用型号
可拆卸欧式插头
校准结果可溯源至*计量机构或认可校准实验室的国际单位制（SI）
芬兰VAISALA(维萨拉) PDT101差压变送器技术参数
产品型号
| 型号 | 测量量程 | 输出信号 |
|---|---|---|
| PDT101-P4C | ±60 帕 | 4-20 毫安 |
| PDT101-P4V | ±60 帕 | 0-5 伏 |
| PDT101-P4C2 | ±125 帕 | 4-20 毫安 |
| PDT101-P4V2 | ±125 帕 | 0-5 伏 |
| PDT101-W4C | ±0.25 英寸水柱 | 4-20 毫安 |
| PDT101-W4V | ±0.25 英寸水柱 | 0-5 伏 |
| PDT101-W4C2 | ±0.5 英寸水柱 | 4-20 毫安 |
| PDT101-W4V2 | ±0.5 英寸水柱 | 0-5 伏 |
| PDT101-P10C | 0…500 帕 | 4-20 毫安 |
| PDT101-P10V | 0…500 帕 | 0-10 伏 |
| PDT101-W10C | 0…2 英寸水柱 | 4-20 毫安 |
| PDT101-W10V | 0…2 英寸水柱 | 0-10 伏 |
| PDT101-P10Cx¹ | 0…500 帕 | 4-20 毫安 |
| PDT101-P10Vx¹ | 0…500 帕 | 0-10 伏 |
| PDT101-W10Cx² | 0…2 英寸水柱 | 4-20 毫安 |
| PDT101-W10Vx² | 0…2 英寸水柱 | 0-10 伏 |
| 项目 | 参数 |
|---|---|
| 双向测量量程 | ±60 帕、±125 帕、±0.25 英寸水柱、±0.5 英寸水柱 |
| 单向测量量程 | 0…500 帕、0…2 英寸水柱 |
| 测量准确度（含非线性、迟滞、重复性、零点 / 量程校准偏差） | 双向型号：量程的 0.4%；单向型号：量程的 1% |
| 长期稳定性 | ≤测量量程的 0.5%/ 年 |
| 响应时间（10%…90%） | 250 毫秒 |
| 预热时间 | 15 秒 |
| 温度补偿范围 | +2…+54℃ |
| 温度漂移 | ±(0.065 帕 + 测量值的 0.054%)/℃ |
| 测量压力类型 | 差压、表压、负压、复合压 |
| 过压参数 - 试验压力 | 1.0 巴 |
| 过压参数 - 爆破压力 | 1.7 巴 |
| 静态压力 | 1.7 巴 |
| 安装偏差（零点校准） | ≤1%/g（标准校准确认为垂直安装状态） |
| 正面可调节校准 - 零点 | ± 测量量程的 5% |
| 正面可调节校准 - 测量量程 | ± 测量量程的 3% |
| 欧盟法规指令 | 电磁兼容（EMV） |
|---|---|
| 电磁兼容性要求 | EN 61326-1 通用电磁兼容标准 |
| 合规标识 | CE、RCM |
通用参数
| 项目 | 参数 |
|---|---|
| 测量介质（气体） | 清洁干燥的空气、非导电且非腐蚀性气体 |
| 安装方式 | 墙面螺栓固定、符合 EN 50022 标准的 DIN 导轨安装 |
| 防护等级 | IP40 |
| 重量 | 0.07 千克 |
| 工艺连接材质 | 黄铜 |
| 传感器元件材质 | 硅、铝、玻璃 |
| 外壳材质 | 符合 UL94-5VA 标准的阻燃 ABS 塑料，NEMA 1 防护等级 |
输入输出
| 项目 | 参数 |
|---|---|
| 工艺连接 | 1/4 英寸软管接头 |
| 管路尺寸 - 外径 | 6.35 毫米 |
| 管路尺寸 - 内径 | 3.17 毫米 |
| 4-20 毫安输出最大回路电阻 | ≤（供电电压 – 12 伏）/0.022 安 |
| 工作电流 | 4-20 毫安输出型号最大 20 毫安 |
| 光学过程诊断 | LED 指示灯 |
| 电气连接 | 可插拔欧式接线端子，适配 12–26 美规线规（0.13–3.31 平方毫米）导线 |
| 两线制输出信号 | 4–20 毫安 |
| 三线制输出信号 | 0…5 伏直流 / 0…10 伏直流（用户可选） |
| 两线制 4-20 毫安输出工作电压 | 12…36 伏直流 |
| 三线制 0-5 伏直流输出工作电压 | 11.5…36 伏直流 或 24 伏交流 |
| 三线制 0-10 伏直流输出工作电压 | 14…36 伏直流 或 24 伏交流 |
