UltraTEV Plus(UTP-2)具备三种传感器，因此它可以通过超声波方式检测表面放点，通过TEV信号检测内部放电和使用 RFCT 附件检测电缆局部放电。

TEV/电缆局放测量

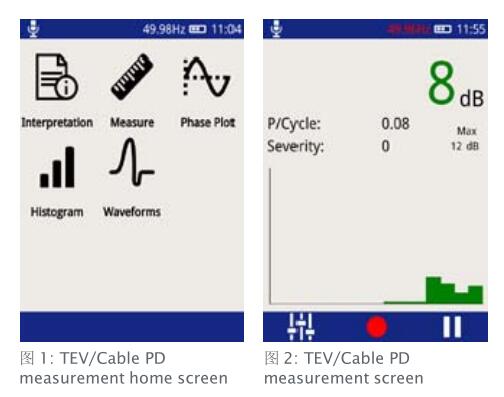

TEV和电缆局放功能包含不同的局放检测模式（图1）。

图2测量模式，是TEV和电缆局放测试共有的模式。改模式下，TEV读数将以 dB 的形式显示，如果安装了 RFCT在电缆局放模式中图书将以 pC 形式显示。

•每周期脉冲数

   显示每工频周期的脉冲数，基于不同的系统频率(50/60Hz)

•严重度

   显示短期严重度，由 TEV 的幅值（mV）和每周期脉冲数相乘得出。在电缆局放模式中，有放电量和每周期脉冲数相乘得出。

•*大dB

   显示测量到的*大的 dB 值，在电缆局放模式中现实的是*大 pC 值。

•柱状图

   柱状图现实的是当前的捕捉到的幅值。从右向左刷新。

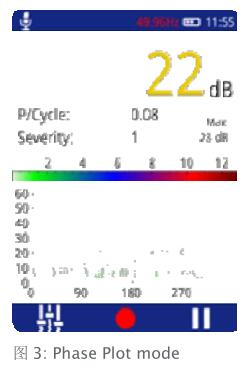

图3 的相位分布图是 TEV 和电缆局放共有的功能。

•上半部分与“测量模式”一致。

•下半部分是一个相位相关的强度图。

•TEV 或者电缆局放模式的相位相关图都在旁边显示它的幅值。

•色彩表示信号的强度（脉冲计数）

该模式对于诊断测量到的局放信号是真的局部放电还是噪音是非常有效的。例如，真正的局部放电会表现出稳定的相位相关性，即出现在在每个周期的相同位置；而背景噪音没有任何相位相关性，随机出现在相位图中。

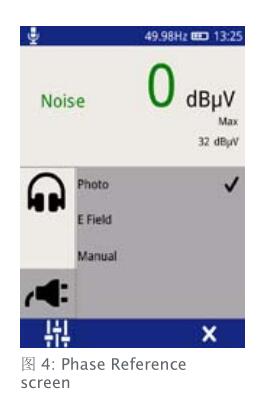

相位参考模式（图4）在 TEV 和电缆局都包该模式。

•光电

   表示选择位于UltraTEV Plus(UTP-2)上方的光电传感器作为工频同步源。光电传感器需要工频电源的上的灯光，例如荧光灯。

•Efield

   表示选择内建的电场传感器作为工频同步源。电磁场传感器通过检测变电站内散布的电场来获得相位参考源。

•手动

   允许用户手动调节相位参考。

当前的相位状态用颜色来进行指示（顶部状态栏中的频率数字），红色表示当前相位参考没有锁定。如果连续的红色显示表示需要更改相位参考源的获取方式。

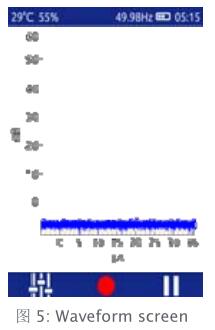

•在电缆局放模式下，读数的单位是mA，在 TEV 模式下，读数的单位是dBmV。

•TEV 或电缆局放现实的曲线是横坐标是时间。

•用于区别真实局部放电和背景噪声。局放脉冲通常是带有明显的上升沿的波形，而噪音通常比较平缓并且重复率很低。

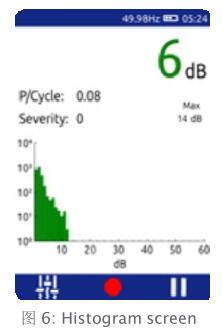

•显示不同幅值信号的数量统计结果。

•用于判断是否出现一个以上的局部放电源。

•多个明显分组的柱状条表示在所在的幅值上有多个局部放电源。

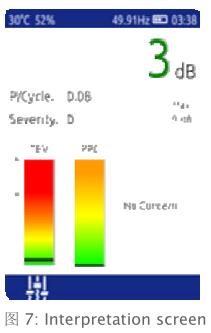

•诊断模式仅适用于 TEV 模式。

•提供开关状态的初步结论。

•诊断模式能区分噪音、表面放电和内部放电的区别，并给出建议。
